Three-phase 230/400V 25 KVA reversible autotransformer with box

€664.26 Tax included

553.55 tax excl.

ATT25

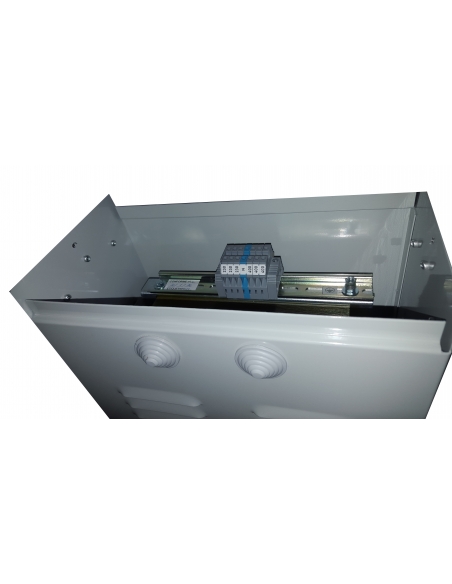

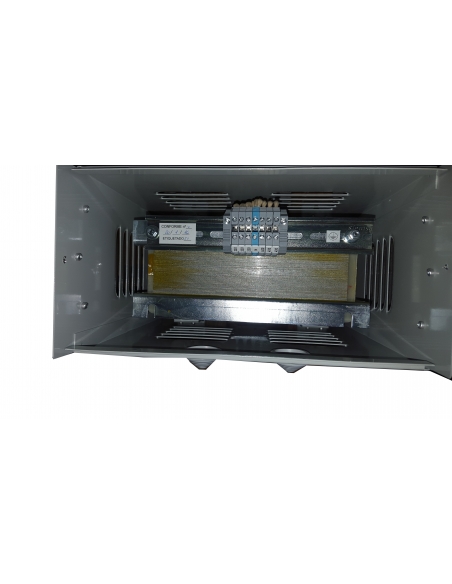

Three-phase 25kVA reversible autotransformer with metal case, which allows the adaptation of voltage from 230Vac three-phase to 400Vac three-phase or 400Vac three-phase to 230Vac three-phase. It also generates neutral.

It allows to adapt the tension in machinery, motors, pumps, etc., in an economical way.

Reference: ATT-25

three-phase autotransformer electrical diagram
Representative image for illustrative purposes, the item supplied will correspond to the specifications indicated.

3 questions about the product

Privacy

Shipments

Returns

Three-phase, dry-type, reversible autotransformer for voltage change, capable of generating neutral while transforming the voltage value. They are indicated when it is required to adapt the voltage in an economical way, without galvanic separation. Their usual field of application is the adaptation of voltages in machines, pumps, motors, etc. They are supplied in a metal box that provides an IP-23 insulation degree, connection by means of terminals.

Manufactured with low loss magnetic sheet providing high performance.

Technical characteristics:

Reference: ATT-25
Windings: Thermal class N 200ºC.
Transformation ratio 230/400V and neutral. Reversible.
Power: 25 KVA.
Apparent intensity:
- 400Vac: 36.1A
- 230Vac: 62.8A
Frequency: 50/60Hz.
Connection: Yn0.
Test voltage: 3KV between windings and ground.
Insulators: Thermal class F 155ºC YH 180ºC.
Protection: IP-23 (Metal Box ).
Ambient temperature: TA=25ºC.
Cooling: ANAN (Natural air).
Certificate: UNE-EN 61558, UNE-EN 60076.

Dimensions of three-phase Sevein autotransformers

The transformer is supplied without any type of overload protection; it is mandatory to install this to avoid overloading the transformer.
The power and intensity indicated are apparent, the active intensity provided by the transformer will depend on the power factor of the connected load.

Professional use material, install in compliance with the regulations in force at the installation site.

ES transformers annex

Transformer instructions annex

Download (173.88KB)

PT transformers annex

PT transformer instructions annex

Download (594.49KB)

Annex FR transformers

Annex instructions for FR transformers

Download (598.96KB)

IT transformers annex

IT transformer instructions annex

Download (422.86KB)

EN transformers annex

Annex EN transformer instructions

Download (427.88KB)

Questions

Question

Olá um auto transformador de 50kva trifasico pode ser ligado a rede doméstica para elevar a voltagem para 230v? Obrigado cumprimentos
Victor alves

Answer

Bom dia,

Em resposta à sua consulta, informamos que os autotransformadores trifásicos são projetados para transformar tensões trifásicas, por exemplo, de 230 V para 400 V ou vice-versa, em instalações industriais ou comerciais que disponham de rede trifásica.

Este tipo de autotransformador não fornece isolamento galvânico, pelo que a sua utilização deve ser avaliada cuidadosamente de acordo com as características da instalação.

Além disso, tenha em conta que a potência do autotransformador deve ser escolhida em função da carga que será ligada. Um transformador de 50 kVA é adequado para aplicações que requeiram esse nível de potência; se a carga for inferior, poderá ser mais conveniente utilizar um modelo de menor capacidade.

Cabe ao instalador ou técnico responsável determinar se este equipamento é adequado ao seu caso específico.

Todos os nossos produtos destinam-se a uso profissional e requerem instalação por pessoal qualificado. Verifique antes de efetuar a encomenda se o produto se adapta às suas necessidades.

Atentamente,
Adajusa

Victor alves on 07/23/2025 22:19:24

Question

Necesito instalar, para una instalación de BT con una potencia simultánea de 24kW, un autotransformador de 31.5kVA para pasar de un trifásico 220V a un trifásico 400V.
La intensidad aguas arriba del autotrafo será de 60A. Aguas abajo del autotrafo la intensidad será de 34,7 A.
Que protección necesito colocar en el cuadro que hay aguas arriba, además de un diferencial y un protector contra sobretensiones SPT?
Hay que instalar en ese cuadro un magnetotérmico?
Hay que instalar un relé de protección contra sobrecorriente?

Gracias y saludos,

Answer

Un autotransformador de 31,5 KVA soporta una carga de 22,05 KW, el fabricante recomienda dimensionar un 20 % sobre la carga máxima a la que tenga que ser sometido, por tanto, 22,05 x 20 % = 4, 41 KW 22,05 - 4,41 = 17,64 KW será la carga máxima que recomienda el fabricante, a la salida del autotransformador hay que instalar un elemento de corte que esté en función con la intensidad máxima que es capaz de soportar. para que el el caso que se sobrepase, esté elemento se disparará proteguienhdo el autotransformador de sobrecargas. A la hora de realizar la instalación tiene que tener presente utilizar cables de suficiente sección para que soporten la carga a la que tiene que ser sometidos, dependiendo de la sección de cable, tiene que instalar un magnetotérmico 4 polos curva D que proteja los cables y que soporte la arrancada del transformador.

Saludos

ADAJUSA

andreu de la mano on 12/27/2023 17:35:04

Question

Buenas querría transformar de 220w a 16kva en trifásico me.sirviria?

Answer

Buenos días,

Los autotransformadores trifasicos son maquinas eléctricas que permiten adaptar el nivel de tensión, por ejemplo de 230V trifasicos a 40V trifasicos.

No permiten obtener mas potencia de la de entradas, es decir, si disponemos de 16KVA en la salida tendremos un poco menos de 16kVA (95%), pero nunca mas, aunque el autotransformador sea de mas potencia (20kVA) y tampoco si tenenemos una linea monofásica convertirla en trifasica, esto no es posible.

Saludos

Bruno on 07/12/2018 21:42:10
