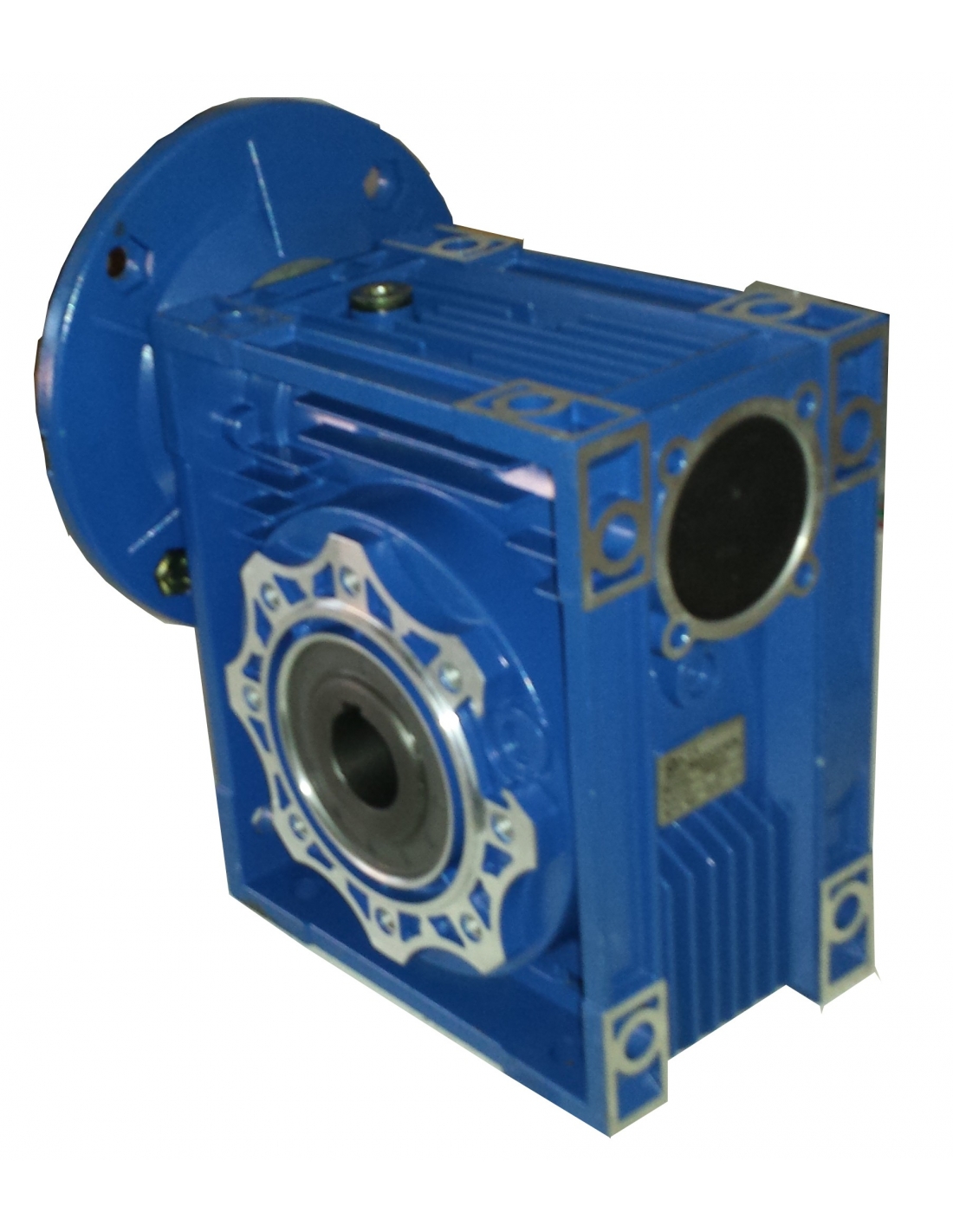

Réducteur à vis sans fin couronne Dimension 50 Bride PAM 200/19 - Moteur carcasse 80 B5
Réducteur à vis sans fin couronne Dimension 50 Bride PAM 200/19 - Moteur carcasse 80 B5

Réducteur roue à vis sans fin taille 50 Bride PAM 200/19 - Carter moteur 80 B5

108,41 € TTC

90.34 HT

YDSEG5080B57,5

Avec arbre de sortie creux Ø25mm, et arbre d'entrée bride PAM 200/19 (Ø Ext 200mm et Ø Arbre d'entrée 19mm) type B5, adapté aux moteurs avec taille de carter 80.

Rapports de réduction : 5-7,5-10-15-20-20-25-30-40-50

Réducteur valable pour les moteurs de 1.000 ou 1.500 tr/min.

Les puissances des moteurs habituels à 1500 tr/min sont :

  • 0,75 ch Max. réseau i=80.
  • 1hp Max. net. i=20.


Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.
Taux de réduction
  • 7.5
  • 10
  • 15
  • 20
  • 25
  • 30
  • 40
  • 50
  • 5

Il n'y a pas encore de questions, laissez la première !
Confidentialité
Expéditions
Retour


Réducteur réducteur à roue et vis sans fin de taille 50, de conception compacte et de haute performance, avec un arbre de sortie creux de Ø25mm et un arbre d'entrée de Ø19mm.

Cette taille de réducteur supporte les moteurs avec bride B5 taille 80, cette taille de bride a un Ø extérieur de 200mm et le réducteur a un diamètre d'arbre d'entrée de 19mm, PAM 200/19.

Dimensiones brida entrada reductor sinfin corona

  • P : 200mm.
  • M : 165mm.
  • N : 130mm.
  • D : Ø19mm.

Les puissances nominales des moteurs à 1500 tr/min habituellement utilisés pour ce type de réducteur et avec un facteur de service plus élevé fs≥1 sont :

  • 0.75hp 1500rpm. Réduction maximale I= 80.
  • 1hp 1500rpm. Réduction maximale I= 20.

Les rapports de réduction disponibles (i) vont de 5 à 50, en fonction des révolutions d'entrée nous pouvons obtenir les révolutions suivantes sur l'arbre de sortie comme indiqué dans le tableau suivant.

Tabla de revoluciones de salida reductores

Dimensiones reductor sinfin corona tamaño 50

Vous pouvez télécharger les dimensions complètes du réducteur en cliquant sur l'onglet "ADDITIONS".

Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.

Questions

Soyez le premier à poser une question sur ce produit !

Question sur le produit

* Champs obligatoires
(lire)

Responsable : ADAJUSA (CONSTRUCCIONES PBR, S.L.), finalité : Répondre aux demandes d'information, légitimité : consentement de l'intéressé, destinataires : les données ne seront pas communiquées à des tiers, droits : Accéder, rectifier et supprimer les données, ainsi que d'autres droits, comme expliqué dans les informations complémentaires. (lire)

16 autres produits de la même catégorie :

Réducteur à vis sans fin Dimension 110 Bride PAM 300/38 - Moteur carcasse 132 B5 Réducteur à vis sans fin Dimension 110 Bride PAM 300/38 - Moteur carcasse 132 B5 2
Réducteurs à vis sans fin

Réducteur sans fin Taille 130 Bride PAM 300/38 - Carter moteur 132 B5

Generico-MOT
9R130xxx132B5
517,14 € (430,95 € HT)
Avec arbre de sortie creux Ø45mm et bride d'entrée PAM 300/38 (Ext Ø 300mm et arbre d'entrée Ø 38mm) type B5, adapté aux moteurs de taille 132. Rapports de réduction : 7,5-10-15-20-25-30-40. Les puissances des moteurs habituels à 1500 tr/min sont : 7,5 CV maximum. grille. je = 30 10 CV maximum. grille. je = 20 Image représentative à titre...
Réducteur sans fin couronne Dimension. 63 Bride PAM 200/19 - Moteur carcasse 80 B5
Réducteurs à vis sans fin

Réducteur à vis sans fin couronne dimension 63 Bride PAM 200/19 - Moteur carcasse 80 B5

Generico-MOT
9R063xxx80B5
142,12 € (118,43 € HT)
Réducteur sans fin couronne Dimension. 63 Avec arbre de sortie creux de Ø25mm, et bride d entrée PAM 200/19 (Ø Ext 200mm y Ø arbre d'entrée  19mm) type B5, adapté aux moteurs avec taille du carcasse 80. Rapports de réduction : 7,5-10-15-20-25-30-40-50-60. Puissance typique du moteur à 1500 tr/min sont: 0,75CV Max. red. i=60. 1CV Max. red....
Réducteur à vis sans fin couronne Dimension. 110 Bride PAM 200/24 - Moteur carcasse 90 B5 Réducteur à vis sans fin couronne Dimension. 110 Bride PAM 200/24 - Moteur carcasse 90 B5 2
Réducteurs à vis sans fin

Réducteur à vis sans fin Dimension. 110 Bride PAM 200/24 - Moteur carcasse 90 B5

Generico-MOT
9R110xxx090B5
407,78 € (339,82 € HT)
Avec arbre de sortie creux  de  Ø42mm, et bride d entrée PAM 200/24 (Ø Ext 200mm y Ø arbre d'entrée  24mm) type B5, adapté aux moteurs avec taille du carcasse  90. rapports de réduction : 50-60-80. Les puissances des moteurs habituels  á 1500 tr/min sont: 1,5CV Red. i=50-80. 2CV Red. i=50-80. 3CV Carcasse réduite Red. i=50...
Réducteur à vis sans fin couronne Dimension 50 Bride PAM 160/14 - Moteur carcasse 71 B5
Réducteurs à vis sans fin

Réducteur roue à vis sans fin taille 50 Bride PAM 160/14 - Carter moteur 71 B5

Generico-MOT
9R050xxx71B5
108,41 € (90,34 € HT)
Avec arbre de sortie creux Ø25mm, et arbre d'entrée bride PAM 160/14 (Ø Ext 160mm et Ø Arbre d'entrée 14mm) type B5, convient aux moteurs avec un carter de taille 71. Rapports de démultiplication : 5-7,5-10-15-20-20-25-30-40-50-60-80-100 Les puissances nominales typiques du moteur à 1500 tr/min sont les suivantes : 0,33 ch max. secteur i=80. 0,50CV...

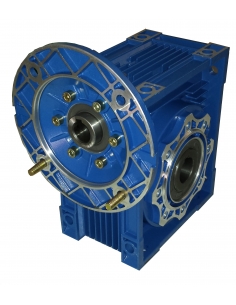

Réducteur à vis sans fin couronne Dimension. 110 Bride PAM 200/24 - Moteur carcasse 90 B5 Réducteur à vis sans fin couronne Dimension. 110 Bride PAM 200/24 - Moteur carcasse 90 B5 2
