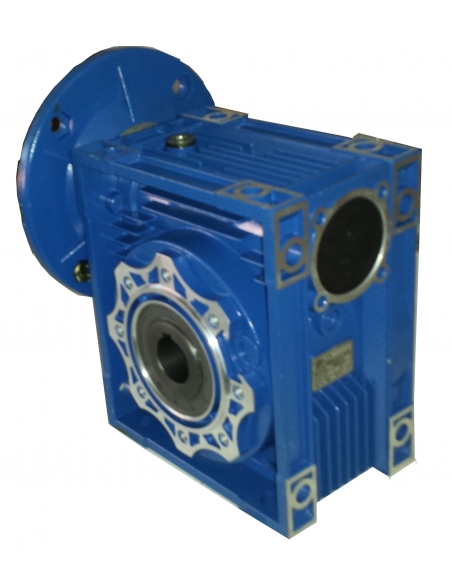

Réducteur à vis sans fin Dimension 63 Bride PAM 200/24 - Moteur carcasse 90 B5
Réducteur à vis sans fin Dimension 63 Bride PAM 200/24 - Moteur carcasse 90 B5

Réducteur à vis sans fin Dimension 63 Bride PAM 200/24 - Moteur carcasse 90 B5

142,12 € TTC

118.43 HT

YDSEG6390B530

Réducteur à vis sans fin Dimension 63

Avec arbre de sortie creux  de Ø25mm, et bride d entrée  PAM 200/24 (Ø Ext 200mm y Ø arbre d'entrée 24mm) type B5, adapté aux moteurs avec taille du carcasse  90.

rapports de réduction : 10-15-20-25-30.

Les puissances des moteurs habituels  á 1500 tr/min sont:

  • 1,5CV Réduction maximale i=30.
  • 2CV Réduction maximale i=20.


Image représentative à titre indicatif, l'article fourni correspondra aux spécifications indiquées.
Taux de réduction
  • 10
  • 15
  • 20
  • 25
  • 30

1 question sur le produit
Confidentialité
Expéditions
Retour


Réducteur à vis sans fin  Dimension  63, conception compacte et haute performance, Avec arbre de sortie creux de Ø25mm et l'arbre d'entrée de Ø24mm.

Cette taille de réducteur convient aux moteurs montés sur bride  B5 Dimension  90, cette dimension de bride a une  ØExtérieur  de 200mm et le réducteur a un diamètre d'arbre d'entrée  de 24mm., PAM 200/24.

Dimensiones brida entrada reductor sinfin corona

  • P: 200mm.
  • M: 165mm.
  • N: 130mm.
  • D: Ø24mm.

Les puissances des moteurs à 1500 tr/min  habituellement utilisés pour ce type de réducteurset avec facteur de service majeur fs≥1 sont:

  • 1,5CV 1500 tr/min. Réduction maximale  I= 30.
  • 2CV 1500 tr/min.Réduction maximale  I= 20.

Rapports de réduction  (i) disponibles sont de 10 a 30,

en fonction de la vitesse d'entrée, nous pouvons obtenir les vitesses suivantes sur l’axe de sortie indiqué dans le tableau ci-dessous.

Tabla de revoluciones de salida reductores

Dimensiones reductores tamaño 63

Vous pouvez télécharger les dimensions complètes de la boîte de vitesses en cliquant sur l'onglet "TELECHARGEMENTS".

Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.

Questions

Question
que rendimiento tiene esta reductora?
Réponse
Estimado cleinte,

El fabricante recomienda que para motores de 1,1 KW / 1,5 CV  la relación máxima de reducción sea de 1/30 obteniendo un factor de servicio de 1,69,  con un motor de 1500 rpm  el resultado final sería de 45 rpm.
Para motores de 1,5KW /2 CV la relación máxima sería 1/20 el factor de servicio es 1,63, para un motor de 1500 rpm el resultado será de 68 rpm.
Estos datos dependen de las condiciones de uso, tipo de carga al que sean sometidos, número de arranque por hora, número de horas de funcionamiento.   Para aumentar el factor de servicio, manteniendo la potencia del motor y relación de reducción, la única posibilidad es aumentar el tamaño del reductor para que los piñones sean más grandes, hay que tener presente que la brida PAM sea  igual que la del motor.

No obstante, verifique que cumple con sus especificaciones.

Saludos
ADAJUSA
marcos sur 10/01/2023 22:56:00
