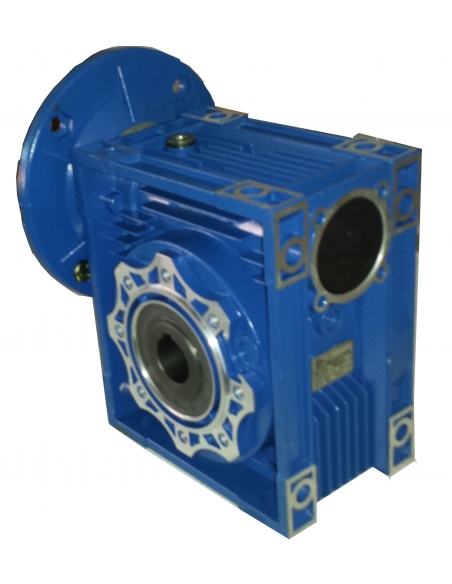

Réducteur à vis sans fin Dimension 75 Bride PAM 200/19 - Moteur carcasse 80 B5
Réducteur à vis sans fin Dimension 75 Bride PAM 200/19 - Moteur carcasse 80 B5

Réducteur à vis sans fin dimension 75 Bride PAM 200/19 - Moteur carcasse 80 B5

192,26 € TTC

160.22 HT

YDSEG7580B550

Avec arbre de sortie creux  de  Ø28mm, et bride d entrée  PAM 200/19 (Ø Ext 200mm y Ø arbre d'entrée   19mm) type B5, adapté aux moteurs avec taille du boîtie  80.

rapports de réduction : 25-30-40-50-60-80-100.

Les puissances des moteurs habituels  á 1500 tr/min sont:

  • 0,75CV réduction . i=25 a 100.
  • 1CV réduction  i=25 a 60.
  • 1,5CV Carcasse réduite. red. i=25 a 50.


Image représentative à titre indicatif, l'article fourni correspondra aux spécifications indiquées.
Taux de réduction
  • 25
  • 30
  • 40
  • 50
  • 60
  • 100
  • 80

1 question sur le produit
Confidentialité
Expéditions
Retour


Réducteur à vis sans fin Dimension 75, conception compacte et haute performance, Avec arbre de sortie creux de  Ø28mm et l'arbre d'entrée de  Ø19mm.

Cette taille de réducteur convient aux moteurs montés sur bride  B5 Dimension  80, cette dimension de bride a une  ØExtérieur  de  200mm  et le réducteur a un diamètre d'arbre d'entrée  de 19mm., PAM 200/19

Dimensiones brida entrada reductor sinfin corona

  • P: 200mm.
  • M:
  • N:
  • D: Ø19mm.

Les puissances des moteurs à 1500 tr/min généralement utilisés pour ce type de réducteurs et avec facteur de service plus élevér fs≥1 son:

  • 0,75CV 1500 tr/min . réduction  I= 25 a 100.
  • 1CV 1500 tr/min. réduction  I= 25 a 60.
  • 3CV 1500. Carcasse réduite. réduction  I= 25 a 50.

Les rapports de réduction (i) disponibles sont de 25 a 100, en fonction de la vitesse d'entrée nous pouvons obtenir les révolutions suivantes Avec arbre de sortie creux sont présentés dans le tableau suivant.

Tabla de revoluciones de salida reductores

Dimensiones reductor tamaño 75

Vous pouvez télécharger les dimensions complètes de la boîte de vitesses en cliquant sur l'onglet "TELECHARGEMENTS"..

Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.

Questions

Question
Gibt es für das Getriebe eine vorgeschriebene Einbaulage?
Wird das Getriebe mit Öl geliefert? Wenn nein, welches Öl muss eingefüllt werden?
Vielen Dank.
Réponse
Guten Morgen.

Die Reduzierstücke können in jeder Position eingebaut werden, sie verfügen über eingebautes Öl, um in horizontaler Position installiert zu werden, in einer anderen Position müssen sie bis zum Arbeitsniveau gefüllt werden, das Schmieröl muss alle 1000 Betriebsstunden ersetzt werden, 75W80, ISO VG32.

Grüße

Adajusa

Buenos días.

Los reductores se pueden instalar en cualquier posición, llevan aceite incorporado para ser instalados en posición horizontal, en otra posición hay que rellenar hasta nivel de trabajo, el aceite lubricante tiene que ser sustituido cada 1000 horas de trabajo, 75W80, ISO VG32.

Saludos

Adajusa
Matthias Däuber sur 24/05/2024 08:34:42

Question sur le produit

* Champs obligatoires
(lire)

Responsable : ADAJUSA (CONSTRUCCIONES PBR, S.L.), finalité : Répondre aux demandes d'information, légitimité : consentement de l'intéressé, destinataires : les données ne seront pas communiquées à des tiers, droits : Accéder, rectifier et supprimer les données, ainsi que d'autres droits, comme expliqué dans les informations complémentaires. (lire)

16 autres produits de la même catégorie :

Réducteur à vis sans fin Dimension 75 Bride PAM 200/19 - Moteur carcasse 80 B5
Réducteurs à vis sans fin

Réducteur à vis sans fin dimension 75 Bride PAM 200/19 - Moteur carcasse 80 B5

Generico-MOT
9R075xxx80B5
192,26 € (160,22 € HT)
Avec arbre de sortie creux  de  Ø28mm, et bride d entrée  PAM 200/19 (Ø Ext 200mm y Ø arbre d'entrée   19mm) type B5, adapté aux moteurs avec taille du boîtie  80. rapports de réduction : 25-30-40-50-60-80-100. Les puissances des moteurs habituels  á 1500 tr/min sont: 0,75CV réduction . i=25 a 100. 1CV réduction...
Réducteur à vis sans fin Dimension 90 Bride PAM 200/24 - Moteur carcasse 90 B5 Réducteur à vis sans fin Dimension 90 Bride PAM 200/24 - Moteur carcasse 90 B5 2
Réducteurs à vis sans fin

Réducteur à vis sans fin Dimension 90 Bride PAM 200/24 - Moteur carcasse 90 B5

Generico-MOT
9R090xxx90B5
274,46 € (228,72 € HT)
Réducteur à vis sans fin Dimension  90 Avec arbre de sortie creux  de Ø35mm, et bride d entrée  PAM 200/24 (Ø Ext 200mm y Ø arbre d'entrée  24mm)type B5, adapté aux moteurs avec taille du carcasse  90. rapports de réduction : 10-15-20-25-30-40-50-60-80. Les puissances des moteurs habituels  á 1500 tr/min sont: 1,5CV...
Réducteur à vis sans fin Dimension 110 Bride PAM 300/38 - Moteur carcasse 132 B5 Réducteur à vis sans fin Dimension 110 Bride PAM 300/38 - Moteur carcasse 132 B5 2
Réducteurs à vis sans fin

Réducteur sans fin Taille 130 Bride PAM 300/38 - Carter moteur 132 B5

Generico-MOT
9R130xxx132B5
517,14 € (430,95 € HT)
Avec arbre de sortie creux Ø45mm et bride d'entrée PAM 300/38 (Ext Ø 300mm et arbre d'entrée Ø 38mm) type B5, adapté aux moteurs de taille 132. Rapports de réduction : 7,5-10-15-20-25-30-40. Les puissances des moteurs habituels à 1500 tr/min sont : 7,5 CV maximum. grille. je = 30 10 CV maximum. grille. je = 20 Image représentative à titre...
Réducteur à vis sans fin couronne Dimension 50 Bride PAM 200/19 - Moteur carcasse 80 B5
Réducteurs à vis sans fin

Réducteur roue à vis sans fin taille 50 Bride PAM 120/19 - Carter moteur 80 B14

Generico-MOT
9R050xxx80B14
108,41 € (90,34 € HT)
Avec arbre de sortie creux Ø25mm, et arbre d'entrée bride PAM 120/19 (Ø Ext 200mm et Ø Arbre d'entrée 19mm) type B14, adapté aux moteurs avec un carter de taille 80. Rapports de vitesse : 5-7,5-10-15-20-20-25-30-40-50 Réducteur valable pour les moteurs 1.000 ou 1.500 tr/min Les puissances nominales des moteurs habituels à 1500 tr/min sont : 0,75 ch...
Réducteur à vis sans fin Dimension 40 Bride PAM 90/11 - Moteur carcasse 63 B14
Réducteurs à vis sans fin

Réducteur sans fin Taille 40 Bride PAM 90/11 - Carter moteur 63 B14

Generico-MOT
9R040xxx63B14
78,66 € (65,55 € HT)
Avec arbre de sortie creux Ø18mm et bride d'entrée PAM 90/11 (Ext Ø 90mm et arbre d'entrée Ø 11mm) type B14, adapté aux moteurs de taille 63. Rapports de réduction disponibles : 7,5-10-15-20-25-30-40-50-60-80. Les puissances des moteurs habituels à 1500 tr/min sont : 0,12 ch 0,16 ch 0,25CV Carter réduit. Max. grille. je = 60. Image...
Réducteur à vis sans fin Dimension 90 Bride PAM 200/19 - Moteur carcasse 80 B5 Réducteur à vis sans fin Dimension 90 Bride PAM 200/19 - Moteur carcasse 80 B5 2
Réducteurs à vis sans fin

Réducteur à vis sans fin Dimension 90 Bride PAM 200/19 - Moteur carcasse 80 B5

Generico-MOT
9R090xxx80B5
274,46 € (228,72 € HT)
Réducteur à vis sans fin Dimension  80 Avec arbre de sortie creux  de  Ø35mm, et bride d entrée  PAM 200/19 (Ø Ext 200mm y Ø arbre d'entrée  19mm) type B5, adapté aux moteurs avec taille du carcasse  80. rapports de réduction : 80 y 100. Les puissances des moteurs habituels  á 1500 tr/min sont: 0,75CV Red....
Réducteur à vis sans fin Dimension 110 Bride PAM 250/28 - Moteur carcasse 80 B5 Réducteur à vis sans fin Dimension 110 Bride PAM 250/28 - Moteur carcasse 80 B5 2
Réducteurs à vis sans fin

Réducteur à vis sans fin Dimension 110 Bride PAM 200/19 - Moteur carcasse 80 B5

Generico-MOT
9R110xxx80B5
407,78 € (339,82 € HT)
Avec arbre de sortie creux  de  42mm,  et bride d entrée PAM 200/19 (Ø Ext 200mm y Ø arbre d'entrée 19mm) type B5, adapté aux moteurs avec taille du carcasse  80. rapports de réduction : 100. Les puissances des moteurs habituels  á 1500 tr/min sont: 0,75CV Red. i=100. 1CV Red. i=100. Image représentative à titre...
Réducteur à vis sans fin couronne Dimension. 110 Bride PAM 200/24 - Moteur carcasse 90 B5 Réducteur à vis sans fin couronne Dimension. 110 Bride PAM 200/24 - Moteur carcasse 90 B5 2
Réducteurs à vis sans fin

Réducteur à vis sans fin Dimension. 110 Bride PAM 200/24 - Moteur carcasse 90 B5

Generico-MOT
9R110xxx090B5
407,78 € (339,82 € HT)
Avec arbre de sortie creux  de  Ø42mm, et bride d entrée PAM 200/24 (Ø Ext 200mm y Ø arbre d'entrée  24mm) type B5, adapté aux moteurs avec taille du carcasse  90. rapports de réduction : 50-60-80. Les puissances des moteurs habituels  á 1500 tr/min sont: 1,5CV Red. i=50-80. 2CV Red. i=50-80. 3CV Carcasse réduite Red. i=50...
Réducteur à vis sans fin Dimension 63 Bride PAM 160/14 - Moteur carcasse 71 B5
Réducteurs à vis sans fin

Réducteur à vis sans fin Dimension 63 Bride PAM 160/14 - Moteur carcasse 71 B5

Generico-MOT
9R063xxx71B5
142,12 € (118,43 € HT)
Avec arbre de sortie creux  de Ø25mm, et bride d entrée  PAM 160/14 (Ø Ext 160mm et Ø arbre d'entrée  14mm) type B5, adapté aux moteurs avec taille du carcasse 71. rapports de réduction disponibles : 50-60-80-100. Les puissances des moteurs habituels  1500 tr/min sont : 0,5CV i=50 y 60. Image représentative à titre...
Réducteur à vis sans fin Dimension 25 Bride PAM 80/9 - Moteur carcasse 56 B14 Réducteur à vis sans fin Dimension 25 Bride PAM 80/9 - Moteur carcasse 56 B14 2
Réducteurs à vis sans fin

Réducteur à vis sans fin dimension 25 Bride PAM 80/9 - Moteur carcasse 56 B14

Generico-MOT
9R025xxx56B14
61,01 € (50,84 € HT)
Avec arbre de sortie creux  de Ø11mm,  et bride d entrée PAM 80/9 (Ø Ext 80mm y Ø arbre d'entrée  9mm) type  B14, adapté aux moteurs avec taille du carcasse  56. rapports de réduction disponibles : 10-15-20-25-30-40-50-60. Les puissances des moteurs habituels pour ces réducteurs sont 0,08CV , 0,12CV y 0,16CV carcasse réduite...
Réducteur à vis sans fin Dimension. 30 Bride PAM 90/11 - Moteur carcasse 63 B14
Réducteurs à vis sans fin

Réducteur à vis sans fin dimension 30 Bride PAM 90/11 - Moteur carcasse 63 B14

Generico-MOT
9R030xxx63B14
66,08 € (55,07 € HT)
Réducteur à vis sans fin Dimension  30  Avec arbre de sortie creux  de Ø14mm, et bride d entrée  PAM 90/11 (Ø Ext 90mm y Ø arbre d'entrée  11mm) type B14, adapté aux moteurs avec taille du carcasse 63. rapports de réduction disponibles : 7,5-10-15-20-25-30-40. Les puissances des moteurs habituels pour ces réducteurs sont 0,16CV...
Réducteur à vis sans fin couronne Dimension 50 Bride PAM 200/19 - Moteur carcasse 80 B5
Réducteurs à vis sans fin

Réducteur roue à vis sans fin taille 50 Bride PAM 200/19 - Carter moteur 80 B5

Generico-MOT
9R050xxx80B5
108,41 € (90,34 € HT)
Avec arbre de sortie creux Ø25mm, et arbre d'entrée bride PAM 200/19 (Ø Ext 200mm et Ø Arbre d'entrée 19mm) type B5, adapté aux moteurs avec taille de carter 80. Rapports de réduction : 5-7,5-10-15-20-20-25-30-40-50 Réducteur valable pour les moteurs de 1.000 ou 1.500 tr/min.Les puissances des moteurs habituels à 1500 tr/min sont : 0,75 ch Max....
Réducteur à vis sans fin Dimension 50 Bride PAM 140/11 - Moteur carcasse 63 B5
Réducteurs à vis sans fin

Réducteur roue à vis sans fin Taille 50 Bride PAM 90/11 - Carter moteur 63 B14

Generico-MOT
9R050xxx63B14
108,41 € (90,34 € HT)
Avec arbre de sortie creux Ø25mm, et arbre d'entrée bride PAM 90/11 (Ø Ext 90mm et Ø Arbre d'entrée 11mm) type B14, adapté aux moteurs avec un carter de taille 63. Rapports de démultiplication : 40-50-80-100 Les puissances nominales typiques des moteurs à 1500 tr/min sont les suivantes : 0,25 ch réseau. i=80 et 100. 0,33 ch carter réduit. i=80....
Motoréducteur monophasé 0,37kW 0,5CV 230Vac 1500 tr/min relation 15 (94tr/min) Motoréducteur monophasé 0,37kW 0,5CV 230Vac 1500 tr/min relation 15 (94tr/min) 2
  • Pack
Motoréducteurs monophasés

Motoréducteur monophasé 0,37kW 0,5CV 230Vac 1500 tr/min rapport 15 T40 (94 tr/min)

Generico-MOT
PK-9MR040037154M
195,23 € (162,69 € HT)
Motoréducteur monophasé 0,37kw 0,5Cv 230Vac, réducteur taille 40 avec rapport de réduction I:15 qui permet des tours de sortie d'environ 94 tr/min. Moteur : Monophasé 0,37Kw 230Vac 1500rpm Réducteur : taille 40 I:15. Tours de sortie : 94 Pour arbre de sortie : Ø18mm Image représentative à titre indicatif, l'article fourni correspondra aux...
Réducteur à vis sans fin Dimension 110 Bride PAM 300/38 - Moteur carcasse 132 B5 Réducteur à vis sans fin Dimension 110 Bride PAM 300/38 - Moteur carcasse 132 B5 2
Réducteurs à vis sans fin

Réducteur sans fin Taille 110 Bride PAM 300/38 - Carter moteur 132 B5

Generico-MOT
9R110xxx132B5
407,78 € (339,82 € HT)
Avec arbre de sortie creux Ø42mm et bride d'entrée PAM 300/38 (Ext Ø 300mm et arbre d'entrée Ø 38mm) type B5, adapté aux moteurs de taille 132. Rapports de réduction : 7,5 à 60. Les puissances des moteurs habituels à 1500 tr/min sont : 7,5 CV maximum. grille. je = 20. 10 CV maximum. grille. je = 15. Image représentative à titre indicatif,...
Réducteur à vis sans fin couronne Dimension 50 Bride PAM 160/14 - Moteur carcasse 71 B5
Réducteurs à vis sans fin

Réducteur roue à vis sans fin taille 50 Bride PAM 160/14 - Carter moteur 71 B5

Generico-MOT
9R050xxx71B5
108,41 € (90,34 € HT)
Avec arbre de sortie creux Ø25mm, et arbre d'entrée bride PAM 160/14 (Ø Ext 160mm et Ø Arbre d'entrée 14mm) type B5, convient aux moteurs avec un carter de taille 71. Rapports de démultiplication : 5-7,5-10-15-20-20-25-30-40-50-60-80-100 Les puissances nominales typiques du moteur à 1500 tr/min sont les suivantes : 0,33 ch max. secteur i=80. 0,50CV...

Les clients qui ont acheté ce produit ont également acheté:

Moteur triphasé 0,55Kw 0,75CV 230/400V 1000 tr/min IE1 Bride B5 carcasse aluminium Moteur triphasé 0,55Kw 0,75CV 230/400V 1000 tr/min IE1 Bride B5 carcasse aluminium 2
Moteurs électriques triphasés 1000 tr/min bride B5 carcasse aluminium IE1, IE2, IE3

Moteur triphasé 0,55Kw 0,75CV 230/400V 1000 tr/min IE1 B5 bride carcasse aluminium

Generico-MOT
SS8026B54E1
152,40 € (127,00 € HT)
Moteur électrique triphasé 0,55kW (0,75CV) 230/400Vac, 1000 tr/min (6 Pôles), bride B5, carcasse en aluminium. Fabriqué selon la réglementation européenne CEI. Référence : SS-80M2-6 B5 Tension : 230/400Vac 50/60Hz. Nombre de pôles : 6. Tours : 1000 tr/min . Bride : B5. Diamètre de l'arbre : 19 mm. Diamètre bride : 200 mm. Puissance : 0,55 kW –...

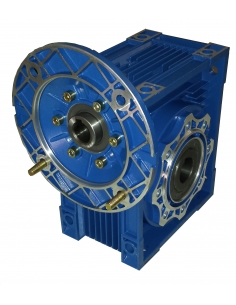

Réducteur à vis sans fin Dimension 90 Bride PAM 250/28 - Moteur carcasse 100 B5 Réducteur à vis sans fin Dimension 90 Bride PAM 250/28 - Moteur carcasse 100 B5 2
Réducteurs à vis sans fin

Réducteur à vis sans fin Dimension 90 Bride PAM 250/28 - Moteur carcasse 100 B5

Generico-MOT
9R090xxx100B5
274,46 € (228,72 € HT)
Avec arbre de sortie creux  de  Ø35mm, et bride d entrée  PAM 250/28 (Ø Ext 250mm y Ø arbre d'entrée  28mm)  type B5, adapté aux moteurs avec taille du carcasse 100. rapports de réduction : 7,5-10-15-20-25-30. Les puissances des moteurs habituels  á 1500 tr/min sont: 3CV Réduction maximale  i=30. 4CV Réduction...
Réducteur sans fin couronne Dimension. 63 Bride PAM 200/19 - Moteur carcasse 80 B5
Réducteurs à vis sans fin

Réducteur à vis sans fin couronne dimension 63 Bride PAM 200/19 - Moteur carcasse 80 B5

Generico-MOT
9R063xxx80B5
142,12 € (118,43 € HT)
Réducteur sans fin couronne Dimension. 63 Avec arbre de sortie creux de Ø25mm, et bride d entrée PAM 200/19 (Ø Ext 200mm y Ø arbre d'entrée  19mm) type B5, adapté aux moteurs avec taille du carcasse 80. Rapports de réduction : 7,5-10-15-20-25-30-40-50-60. Puissance typique du moteur à 1500 tr/min sont: 0,75CV Max. red. i=60. 1CV Max. red....

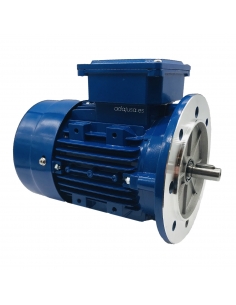

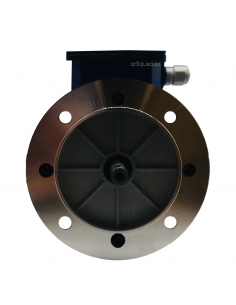

Moteur électrique monophasé 0,75Kw 1CV 230V B5 1500 fort couple de démarrage | ADAJUSA FRANCE Moteur électrique monophasé 0,75Kw 1CV 230V B5 1500 fort couple de démarrage | ADAJUSA FRANCE 2
