Stabilisateur de tension monophasé 5kVA (4kW) avec sortie 230Vac, stabilisateur électromécanique entraîné par servomoteur pour le contrôle et la régulation des chutes et des surtensions du réseau, fournissant une tension de sortie constante.
L'équipement stabilise la tension du réseau dans des marges de régulation très étroites pour alimenter toute charge à sa sortie avec une tension propre, stable et sûre. Il le fait en surveillant et en échantillonnant en permanence les tensions d’entrée et de sortie pour obtenir la tension appropriée pour alimenter la charge connectée.
Cet équipement fonctionne de manière entièrement automatique pour réguler la tension sans intervention de l'utilisateur, ce qui est obtenu en mesurant en continu la tension d'entrée du réseau et en effectuant automatiquement les opérations de montée/descente nécessaires pour fournir la tension constante nécessaire au bon fonctionnement. Le circuit de contrôle électronique intégré mesure la tension d'entrée et décide quelle doit être la tension de sortie stabilisée en la comparant à une valeur d'échantillon de référence interne et à la charge appliquée. C'est pourquoi les stabilisateurs sont utilisés pour alimenter des équipements sensibles aux variations de tension ou pour résoudre des problèmes dans des installations avec de grandes variations de tension dues à des problèmes dans la ligne d'alimentation.

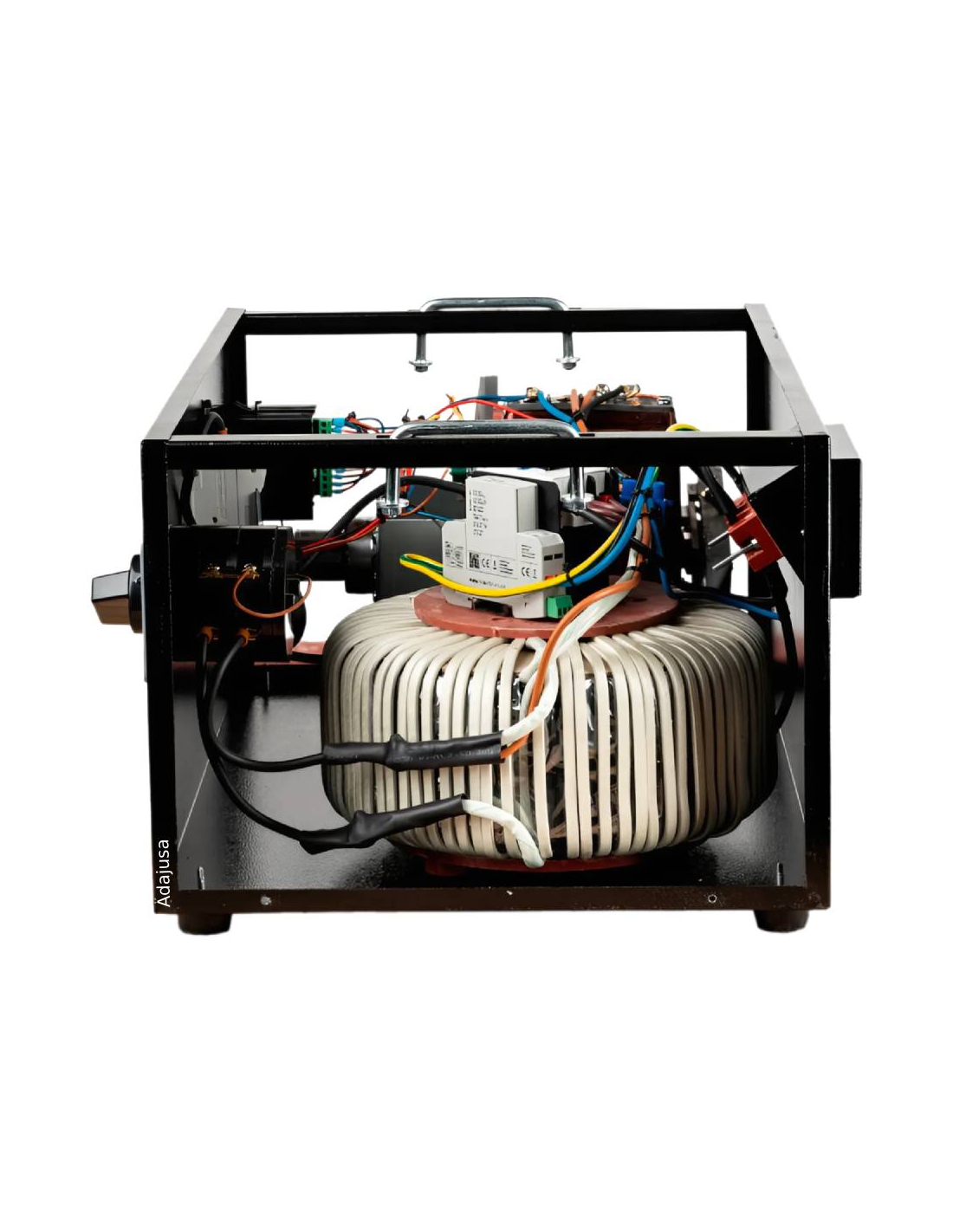

Ces appareils se composent d'un variac, d'un servomoteur qui contrôle le variac, d'un affichage qui contrôle le moteur et d'un transformateur d'appoint. Le couple de démarrage peut corriger rapidement même de très petites variations de tension grâce au servomoteur à courant continu élevé et au système de contrôle qui peuvent réagir rapidement aux variations de tension. Une fois la régulation terminée, le régulateur est mis hors tension à l'aide du circuit de freinage électronique, qui présente un rendement élevé.
Il comprend un bypass manuel pour effectuer des tâches de maintenance ou pour continuer à alimenter les charges en cas de panne de l'équipement ; il ne déforme pas l'onde sinusoïdale de sortie. Le commutateur de dérivation manuel ne doit être connecté qu'en cas de panne de l'équipement, et ainsi obtenir une puissance de sortie non régulée directement à partir de l'alimentation d'entrée, et pour ce faire, l'autre commutateur doit d'abord être déconnecté.
Ses principales applications comprennent l'informatique, les équipements audio/vidéo, les systèmes de télécommunications, les équipements d'analyse médicale et clinique, les systèmes de sécurité et les caméras de surveillance, les circuits et cartes électroniques critiques, les systèmes d'éclairage, les appareils électroménagers, la domotique, etc.
D'autres secteurs d'application se trouvent dans l'industrie, les télécommunications, les sociétés d'alimentation électrique, les applications militaires, les bourses et les banques, les hôpitaux, les supermarchés, les centres commerciaux, les institutions financières, les aéroports, les industries de transport, les trains, les chemins de fer, les industries maritimes, les lignes de production et de calcul automatique, les industries textiles et papetières, etc. et en général dans toutes les applications qui ont une charge très critique à alimenter et qui ont besoin d'un réseau d'alimentation électrique stable, propre et sûr.
Ces appareils offrent les fonctionnalités suivantes :
- Protection de l'utilisateur contre les tensions négatives
- Protection de l'utilisateur et de l'appareil contre les courants excessifs
- Régulation de tension purement sinusoïdale sans perturbations
- Protection contre les surcharges à long terme et protection à court terme
- Équilibrage de la tension alternative avec une précision extrêmement élevée
- Fonctionnement fluide avec toutes les charges de 0% à 100%
- Transfert manuel en mode bypass sans régulation.
- Affichage de toutes les valeurs par rapport aux probabilités dans le régime de contournement
- Enregistrement des limites de tension d'entrée du réseau et des valeurs de courant de charge
- Statique, non progressif, corrige dynamiquement la tension de sortie rapidement sans préavis de l'utilisateur
- Lorsque les protections sont activées, le nombre de déclenchements de protection et la raison de chaque paramètre doivent être enregistrés séparément.
- Contrôle de régulation de phase indépendant
- Régulation de la tension du réseau à ±2 %
- Haute performance
- Panneau LCD numérique avec tensions de phase d'entrée et de sortie
Caractéristiques techniques :
- Fabricant/Fournisseur : Generico-SEV
- Référence : M1-5
- Puissance : 5 kVA (5 000 VA - 4 000 W)
- Intensité de sortie maximale (apparente) : 17A
- Plage de correction d'entrée : monophasé 160 V-250 V
- Fonctionnement : 130V-260V
- Fréquence de fonctionnement : 47-64 Hz
- Protection d'entrée : Surintensité / Haute et basse tension
- Plage de tension de sortie : monophasé 230 V ± 2 %
- Surcharge : 200 % pendant 10 secondes
- Tension de coupure de sortie : 180-260 V
- Forme d'onde de sortie : onde sinusoïdale pure
- Protection de sortie : Surintensité
- Facteur de puissance : 0,8
- Mesure et indicateurs : Entrée (V) / Sortie (V) / Courant de sortie (A)
- Durée de fonctionnement continu à pleine charge : 0...105 %
- Charge permanente
- Efficacité de charge : > 96 %
- Température ambiante de fonctionnement : -40º ~ +55ºC
- Température de stockage : -25º ~ +60ºC
- Degré de protection du boîtier : IP21
- Niveau sonore :
- Dimensions: 50x 35x 27 cm
- Poids: 38 kg
- Normes: UNE-EN 61558 / UNE-EN 60204
Remarque : La puissance en Watts a été calculée sur la base d'une installation avec un facteur de puissance de 0,8. Pour les installations avec un facteur de puissance inférieur à 0,8, la puissance en Watts sera toujours inférieure à celle indiquée et devra être recalculée.
Remarque : Il est important de garder à l'esprit qu'un stabilisateur de tension ne résout pas tous les problèmes de sous-tension ou de surtension dans un réseau électrique, comme ceux où il y a de forts déséquilibres de phases, une forte présence d'harmoniques, un neutre ouvert (en triphasé 400V passe entre F et N au lieu de 230V) ou des installations avec une section de câble mal dimensionnée.
Remarque : L'existence d'un neutre est indispensable au fonctionnement du stabilisateur.
Remarque : Il est fortement recommandé d'installer un disjoncteur en sortie pour garantir que la demande de consommation ne dépasse jamais la capacité de l'équipement.
Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Fichiers joints".
Matériel à usage professionnel, il doit être installé par du personnel qualifié dans le respect de la réglementation en vigueur sur le lieu d'installation.
