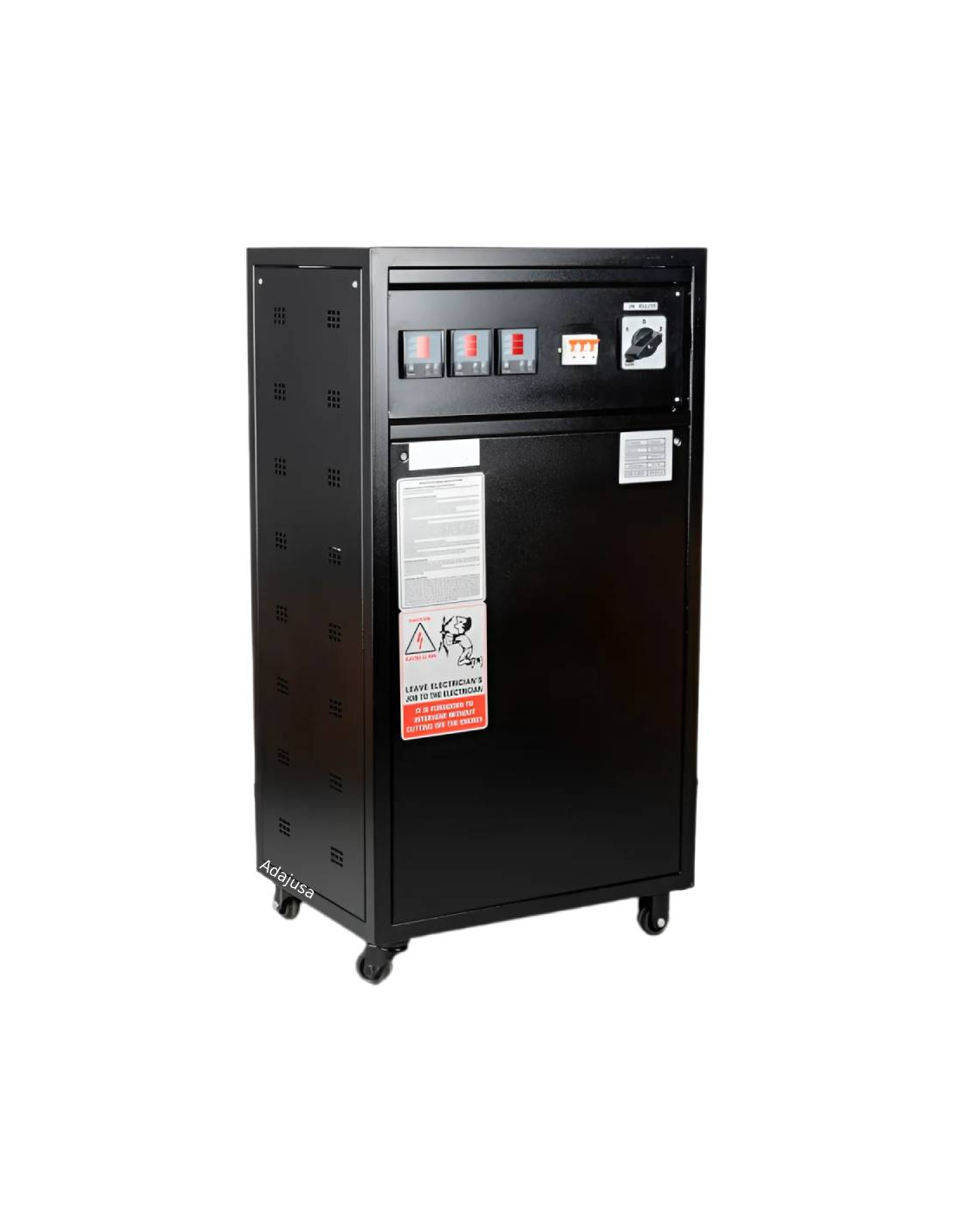

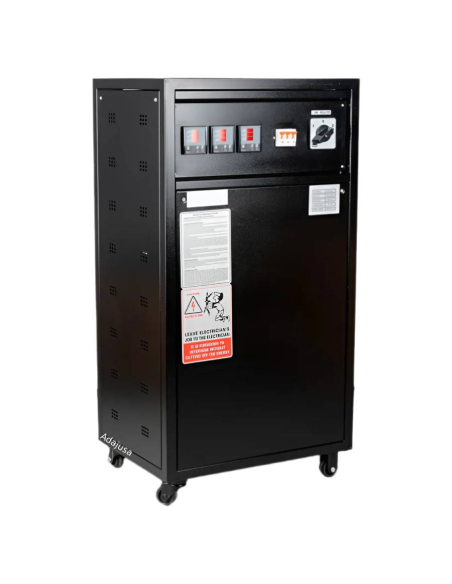

Stabilisateur de tension triphasé de 30kVA (24kW) avec sortie 400Vac, stabilisateur électromécanique entraîné par servomoteur avec régulation indépendante par phase pour le contrôle et la régulation des baisses et des hausses de tension du réseau, fournissant une tension de sortie constante.
L'équipement stabilise la tension du réseau dans des marges de régulation très étroites afin d'alimenter toute charge à sa sortie avec une tension propre, stable et sûre. Pour ce faire, il surveille et échantillonne en permanence les tensions d'entrée et de sortie afin d'obtenir la tension correcte pour alimenter la charge connectée.
Cet équipement fonctionne de manière entièrement automatique pour réguler la tension sans intervention de l'utilisateur, en mesurant en permanence la tension d'entrée du réseau et en effectuant automatiquement les opérations d'élévation/abaissement nécessaires pour fournir la tension constante requise pour un fonctionnement correct. Le circuit de contrôle électronique intégré mesure la tension d'entrée et décide quelle doit être la tension de sortie stabilisée en la comparant à une valeur de référence interne et à la charge appliquée. C'est pourquoi les stabilisateurs sont utilisés pour alimenter des équipements sensibles aux variations de tension ou pour résoudre des problèmes dans des installations présentant de grandes variations de tension dues à des problèmes dans la ligne d'alimentation.

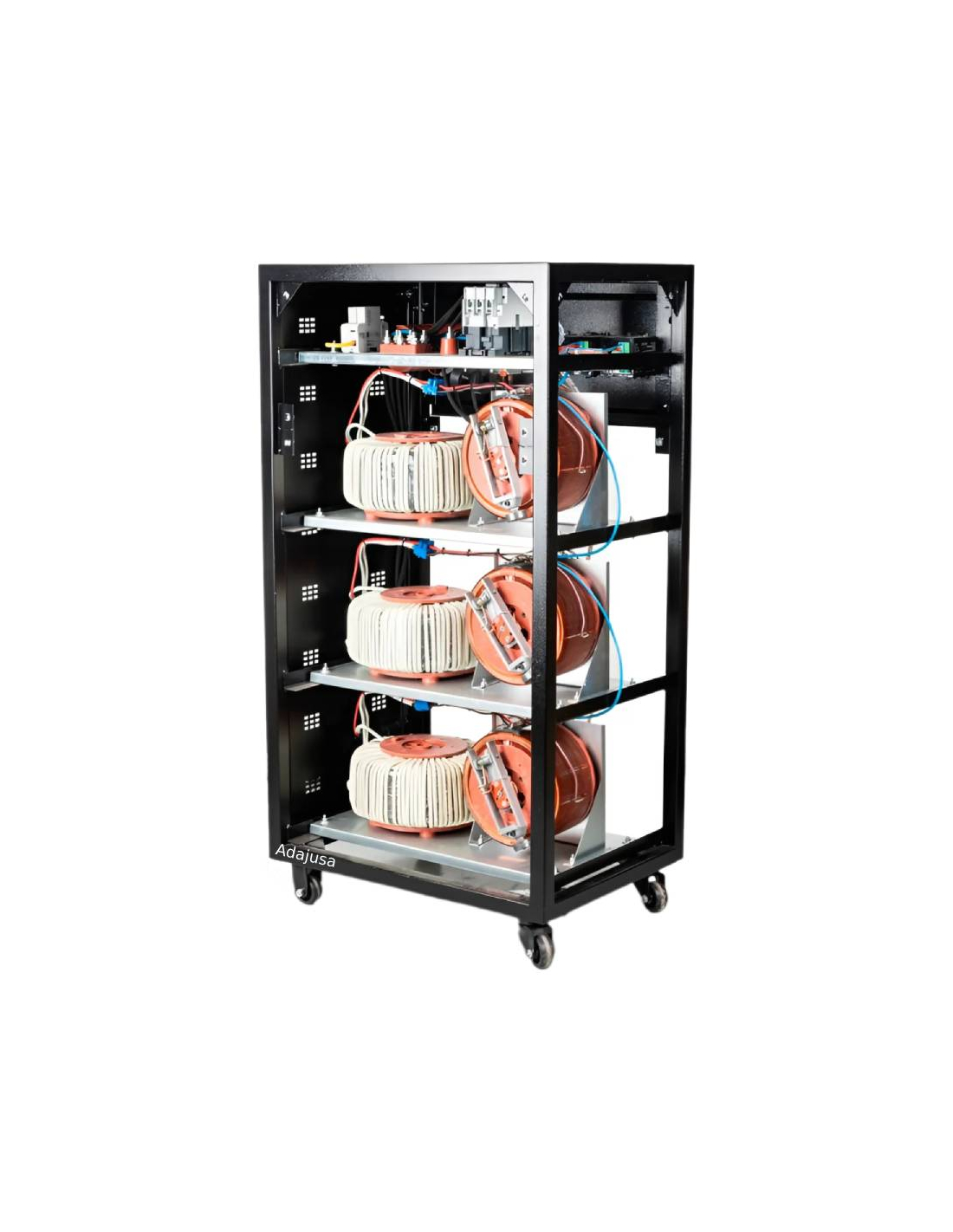

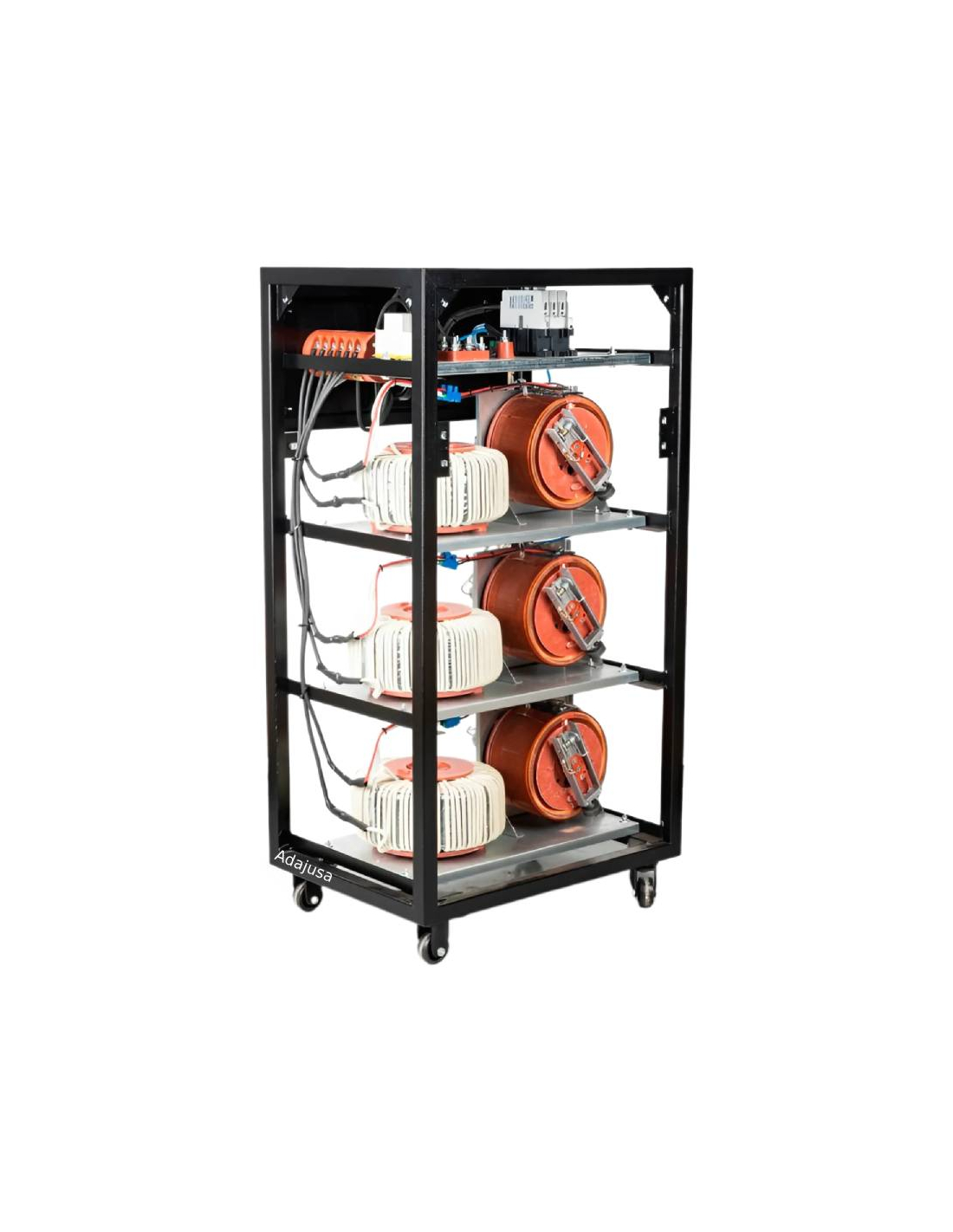

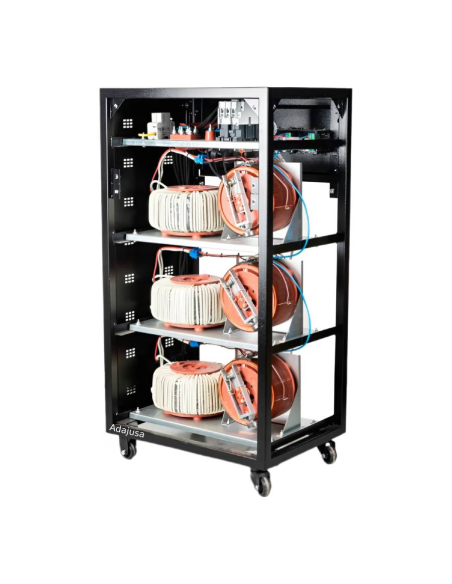

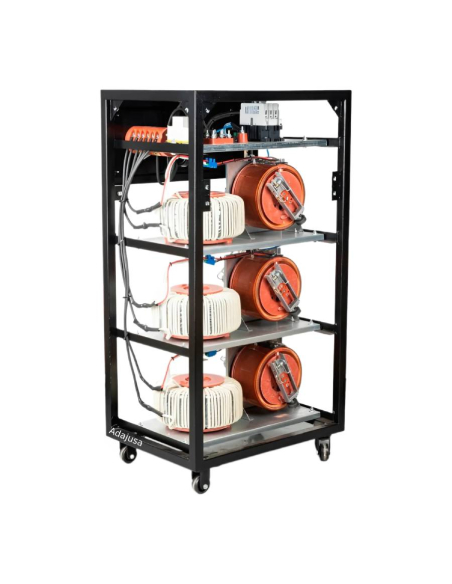

Ces unités se composent d'un variac, d'un servomoteur qui commande le variac, d'un écran qui commande le moteur et d'un transformateur élévateur. Le couple de démarrage peut rapidement corriger les variations de tension, même très faibles, grâce au servomoteur à courant continu élevé et au système de contrôle qui peut réagir rapidement aux variations de tension. Une fois la régulation terminée, le régulateur est mis hors tension à l'aide d'un circuit de freinage électronique très efficace.
Intégrant une dérivation manuelle pour la maintenance ou pour continuer à alimenter des charges en cas de défaillance de l'équipement, il ne fausse pas l'onde sinusoïdale de sortie. L'interrupteur de dérivation manuelle ne doit être connecté qu'en cas de défaillance de l'équipement, afin d'obtenir une puissance de sortie non régulée directement à partir du réseau d'entrée, et pour ce faire, l'autre interrupteur doit d'abord être déconnecté.
Ses principales applications sont les ordinateurs, les équipements audio/vidéo, les systèmes de télécommunications, les équipements médicaux et d'analyse clinique, les systèmes de sécurité et les caméras de surveillance, les circuits et cartes électroniques critiques, les systèmes d'éclairage, les appareils ménagers, la domotique, etc..
D'autres secteurs d'application sont l'industrie, les télécommunications, les sociétés d'alimentation électrique, les applications militaires, la bourse et les banques, les hôpitaux, les supermarchés, les centres commerciaux, les institutions financières, les aéroports, les industries des locomotives, les trains, les chemins de fer, les industries maritimes, les lignes de production et le calcul automatique, les industries du textile et du papier, ... et en général toutes les applications qui ont une charge très critique à alimenter et qui ont besoin d'un réseau d'alimentation électrique stable, propre et sûr.
Les stabilisateurs triphasés de la série M3 sont valables pour les applications photovoltaïques, mais il est important de tenir compte des considérations suivantes
- La puissance de l'équipement doit être surdimensionnée de 40 %, car le courant circule dans les deux sens.
- La tension doit toujours se situer dans la plage de régulation indiquée dans les spécifications. Tant à l'entrée qu'au retour par la sortie de l'appareil.
- L'appareil se stabilise à l'entrée. L'équipement stabilise à l'entrée les plaques de l'onduleur-stabilisateur de réseau, mais il ne stabilise pas le retour de l'excès des plaques qui entre dans la direction opposée.
- En triphasé, les phases doivent être équilibrées en consommation.
- Le Neutre doit être propre, 0V.
Pour l'utilisation avec des
groupes électrogènes, la puissance du stabilisateur doit être surdimensionnée d'au moins 40% de la capacité du groupe.
Ces équipements présentent les caractéristiques suivantes :
- Protection de l'utilisateur contre les tensions négatives
- Protection de l'utilisateur et de l'équipement contre les courants excessifs
- Régulation de la tension sinusoïdale pure non perturbée
- Protection à long terme contre les surcharges et protection à court terme
- Équilibrage de la tension alternative avec une très grande précision
- Fonctionnement en douceur avec toutes les charges de 0 à 100 %
- Transfert manuel en mode bypass sans régulation.
- Affichage de toutes les valeurs par rapport aux probabilités en mode bypass
- Enregistrement des limites de tension d'entrée du réseau et des valeurs de courant de charge
- Statique et non graduelle, la tension de sortie est corrigée dynamiquement et rapidement sans que l'utilisateur s'en aperçoive
- Lorsque les protections sont activées, le nombre de déclenchements de protection et la raison de chaque paramètre doivent être enregistrés séparément
- Contrôle de la régulation indépendant des phases
- Régulation de la tension du réseau à ±2%
- Haute efficacité

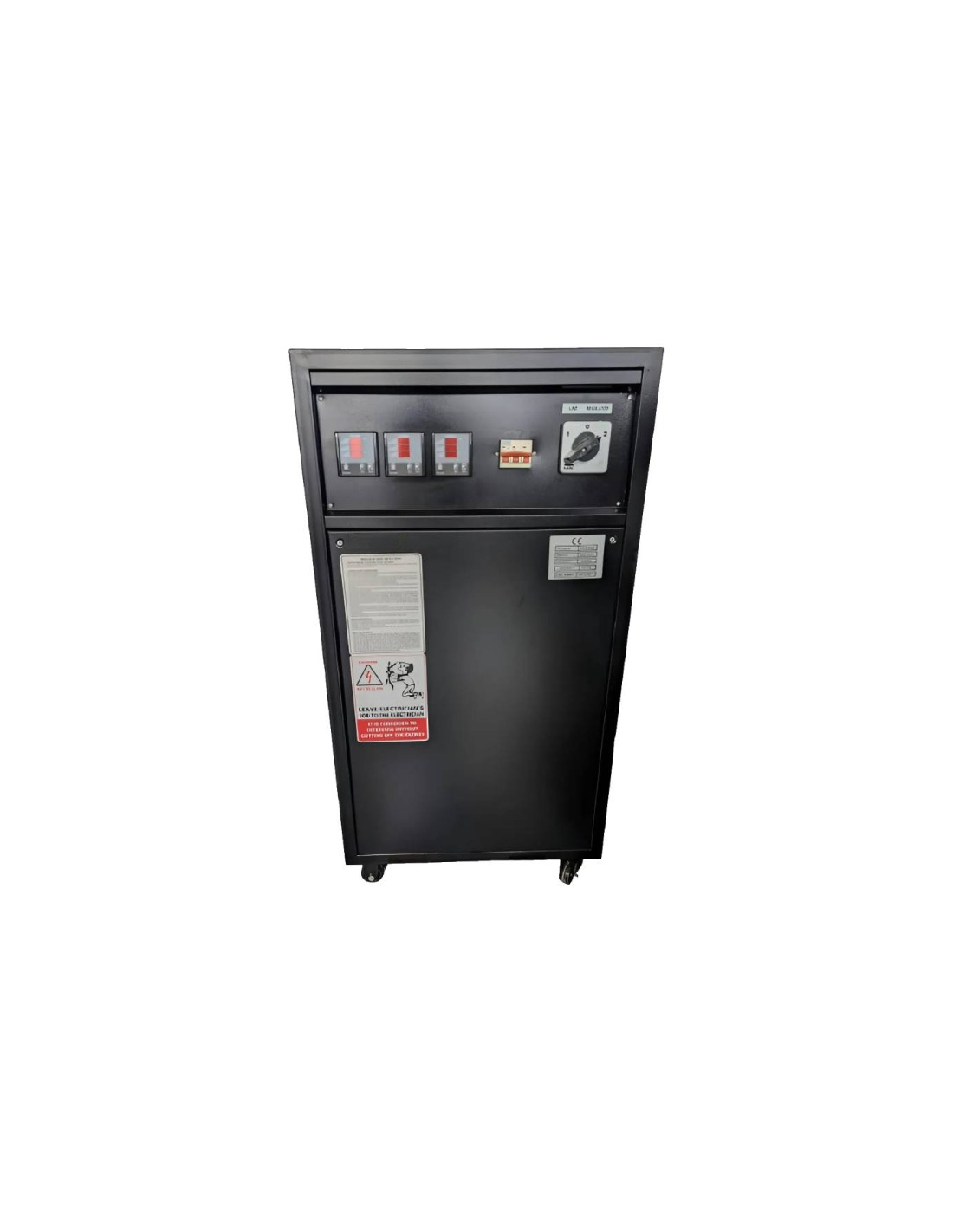

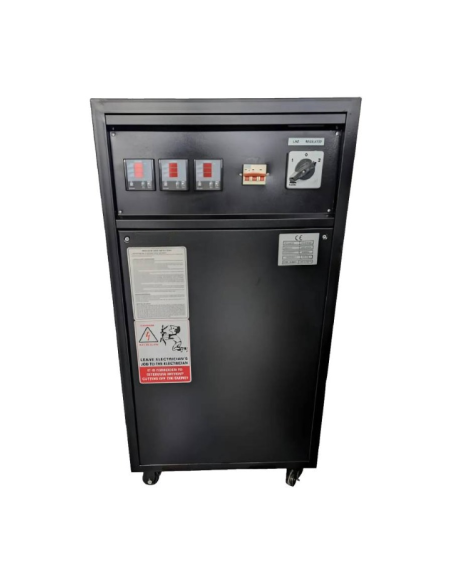

- Panneau LCD numérique avec tensions par phase d'entrée et de sortie
Caractéristiques techniques :
- Fabricant/fournisseur Generico-SEV
- Numéro de pièce : M3-30
- Puissance : 30kVA (30000VA - 24000W)
- Courant de sortie maximum (apparent) : 34A
- Plage de tension d'entrée : triphasée 305V-475V
- Fréquence de fonctionnement : 47-64Hz
- Protection d'entrée : Surintensité / Haute et basse tension
- Plage de tension de sortie : Triphasé 400V ± 2%
- Surcharge : 200% pendant 10 secondes
- Vitesse de correction : -90Volts/sec
- Forme d'onde de sortie : onde sinusoïdale pure
- Protection de la sortie : Surintensité / Haute et basse tension
- Facteur de puissance : 0,8
- Mesures et indicateurs : Entrée (V) / Sortie (V) / Courant (A)
- Temps de fonctionnement continu à pleine charge : 0...105%
- Charge continue
- Efficacité en charge : > 98%
- Température ambiante de fonctionnement : -40º ~ +55ºC
- Température de stockage : -25º ~ +60ºC
- Degré de protection du boîtier : IP21
- Niveau de bruit
- Dimensions : 57x 40x 110 cm
- Poids : 158Kg
- Normes : UNE-EN 61558 / UNE-EN 60204
Note : La puissance en Watts a été calculée sur la base d'une installation avec un facteur de puissance de 0,8. Pour les installations avec un facteur de puissance inférieur à 0,8, la puissance en Watts sera toujours inférieure à celle indiquée et devra être recalculée.
Note : Il est important de tenir compte du fait qu'un stabilisateur de tension ne résout pas tous les problèmes de sous-tension ou de surtension dans un réseau électrique, tels que ceux où il y a de forts déséquilibres de phase, une forte présence d'harmoniques, un neutre ouvert (dans les installations triphasées 400V entre F et N au lieu de 230V) ou des installations avec une section de câble mal dimensionnée.
Note : L'existence d'un neutre est indispensable pour le fonctionnement du stabilisateur.
Note : Il est fortement recommandé d'installer un disjoncteur à la sortie pour s'assurer que la demande de consommation ne dépasse jamais la capacité de l'équipement.
Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Fichiers joints".
Matériel à usage professionnel, il doit être installé par du personnel qualifié en respectant la réglementation en vigueur sur le lieu d'installation.
