Autotransformateur triphasé 230/400V 31,5 kVA réversible avec boîtier

795,10 € TTC

662.58 HT

ATT31,5

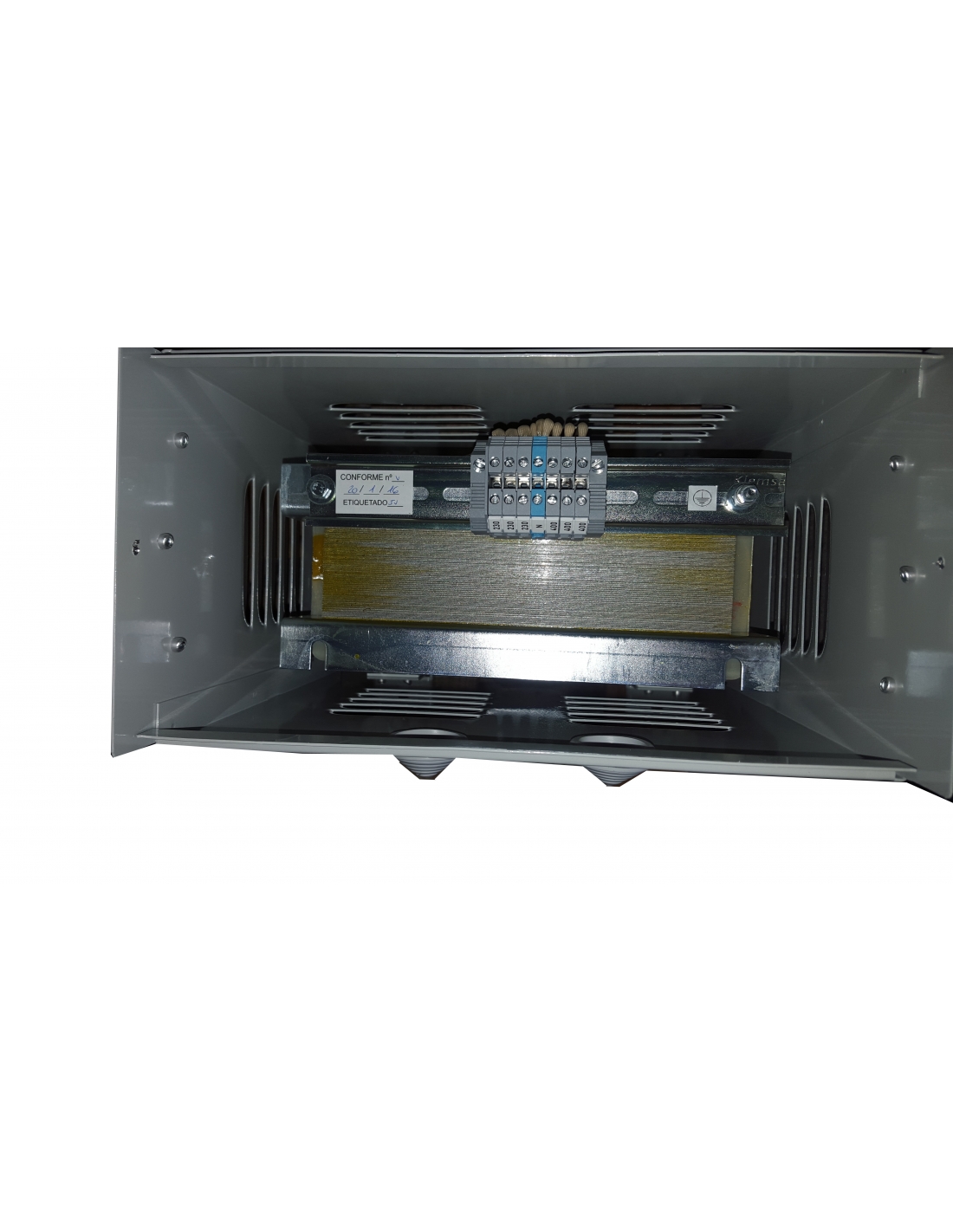

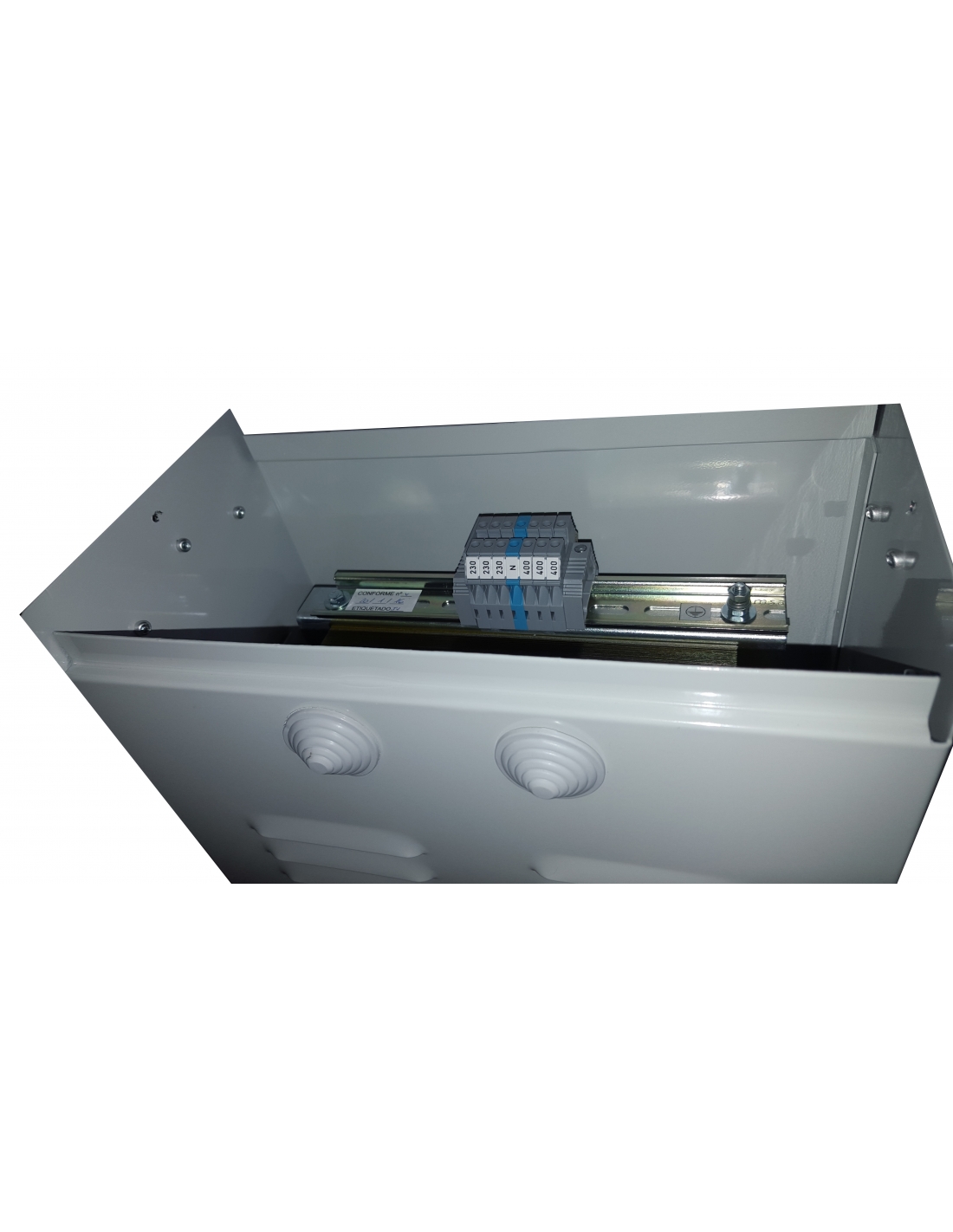

Autotransformateur triphasé réversible de 31,5kVA avec boîtier métallique, permettant l'adaptation de la tension du triphasé 230Vac au triphasé 400Vac ou du triphasé 400Vac au triphasé 230Vac. Il génère également le neutre.

Il permet d'adapter la tension dans les machines, les moteurs, les pompes, etc., de manière économique.

esquema eléctrico autotransformador trifásico
Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.

1 question sur le produit

Confidentialité

Expéditions

Retour

Autotransformateur triphasé pour le changement de tension, de type sec, réversible, capable de générer le neutre en même temps que de transformer la valeur de la tension. Ils sont indiqués lorsqu'il est nécessaire d'adapter la tension de manière économique, sans séparation galvanique. Leur champ d'application habituel est l'adaptation des tensions dans les machines, les pompes, les moteurs, etc. Ils sont fournis dans une boîte métallique qui offre un degré d'isolation IP-23 et sont connectés au moyen de bornes.

Fabriqués avec des tôles magnétiques à faible perte, ce qui leur confère des performances élevées.

Caractéristiques techniques :

Enroulements : Classe thermique N 200ºC.
Rapport de transformation 230/400V et neutre. Réversible.
Puissance : 31,5 KVA.
Courant apparent
- 400Vac : 45.5A
- 230Vac : 79.2A
Fréquence : 50/60Hz.
Connexion : Yn0.
Tension d'essai : 3KV entre les enroulements et la terre.
Isolation : Classe thermique F 155ºC et H 180ºC.
Protection : IP-23 (Boîtier métallique).
Température ambiante : TA=25ºC.
Refroidissement : ANAN (Air naturel).
Certificat : UNE-EN 61558, UNE-EN 60076.

Dimensiones autotransformadores trifásicos Sevein

Le transformateur est fourni sans aucun type de protection contre les surcharges, il est obligatoire de les installer pour éviter de surcharger le transformateur.
La puissance et le courant indiqués sont apparents, le courant actif fourni par le transformateur dépendra du facteur de puissance de la charge connectée.

Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.

Annexe transformateurs ES

Annexe aux instructions du transformateur

Télécharger (173.88KB)

Annexe transformateurs PT

Annexe aux instructions du transformateur PT

Télécharger (594.49KB)

Transformateurs annexe FR

Instructions annexes pour les transformateurs FR

Télécharger (598.96KB)

Annexe transformateurs informati

Annexe aux instructions du transformateur IT

Télécharger (422.86KB)

Annexe transformateurs EN

Annexe FR instructions du transformateur

Télécharger (427.88KB)

Questions

Question

La intensidad en 400V son 45,5A por fase?

Réponse

Buenos días.

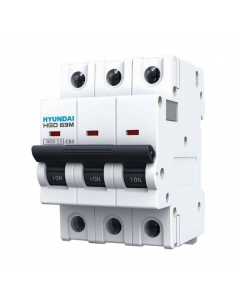

Un autotransformador de 31,5 KVA conectado entrada 230 Vac trifásico salida 400 Vac trifásico trabajando al 100% la intensidad máxima a la salida es 45,5 A por fase, a la salida del transformador hay que instalar un elemento de corte que esté en función de la intensidad máxima que es capaz de soportar, en su caso lo que más se aproxima es 40 A.

No obstante, verifique que cumpla con sus especificaciones.

Saludos

Adajusa

Juanjo sur 31/01/2025 21:19:11
