COMMENT DÉTERMINER LA BRIDE D'UN MOTEUR LORS D'UNE COMMANDE.

Lors du remplacement d'un moteur, il est nécessaire de connaître une série de données techniques spécifiques afin de pouvoir commander les pièces de rechange nécessaires. En général, les moteurs indiquent la plupart de leurs caractéristiques sur leur plaque signalétique, mais pas le type de bride dont ils sont équipés.

Conscients de cela, chez ADAJUSA nous vous fournissons quelques conseils qui vous permettront de savoir rapidement et facilement quel est le type de bride de votre moteur. En outre, vous apprendrez à connaître les types les plus courants de bride et leurs caractéristiques spécifiques

Lorsque vient le moment de remplacer un moteur électrique triphasé ou monophasé lorsque le moment est venu de remplacer un moteur et de passer la commande, un certain nombre de données sont nécessaires. Les données électriques ne posent généralement pas de problème car elles figurent sur la plaque signalétique du moteur. Un autre problème consiste à déterminer le type de bride monté sur le moteur.

Il existe trois types courants de bride:

- Bride de type B3 (Jambes)

- Bride de type B5

- Bride de type B14

Si vous le souhaitez, vous pouvez également accéder aux informations et aux manuels que nous mettons à votre disposition

- Manuel du disjoncteur moteur monophasé

- Manuel de câblage des moteurs monophasés

- Informations techniques sur les moteurs

Vous trouverez ci-dessous les détails de la procédure à suivre pour identifier le type de bride dont votre moteur est équipé et ainsi demander le site exact bride dont vous avez besoin, ce qui accélère le processus de remplacement.

Bride type B3 (IMB3)

Ce type de construction de moteur se caractérise par le fait qu'il est fixé à l'aide du site pattes, les trous du site pattes étant des trous traversants à fixer au moyen d'une vis sur la plaque de base. L'avant bride ne comporte aucun élément de fixation.

brida motor B3Motor B3 patas

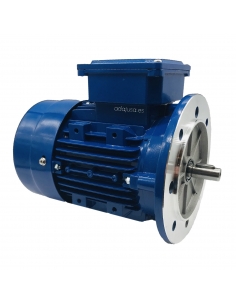

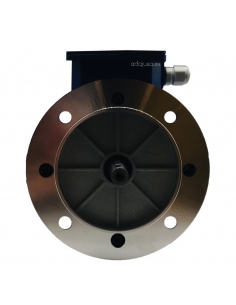

Bride type B5 (IMB5)

Dans ce type de construction, le moteur est fixé à l'avant au moyen de boulons traversant le moteur et vissés sur le banc de la machine ou sur l'élément de fixation.

Le diamètre du site bride dépasse généralement le diamètre du corps du moteur.

motor y brida B5
Motor-B5-Brida

Bride type B14 (IMB14)

Dans ce type, le moteur est fixé à l'avant au moyen de boulons filetés dans le moteur et de boulons traversants dans le banc de la machine ou l'élément de serrage.

Le diamètre de bride est généralement égal ou inférieur au diamètre du corps du moteur.

motor y brida B14
Motor B14
