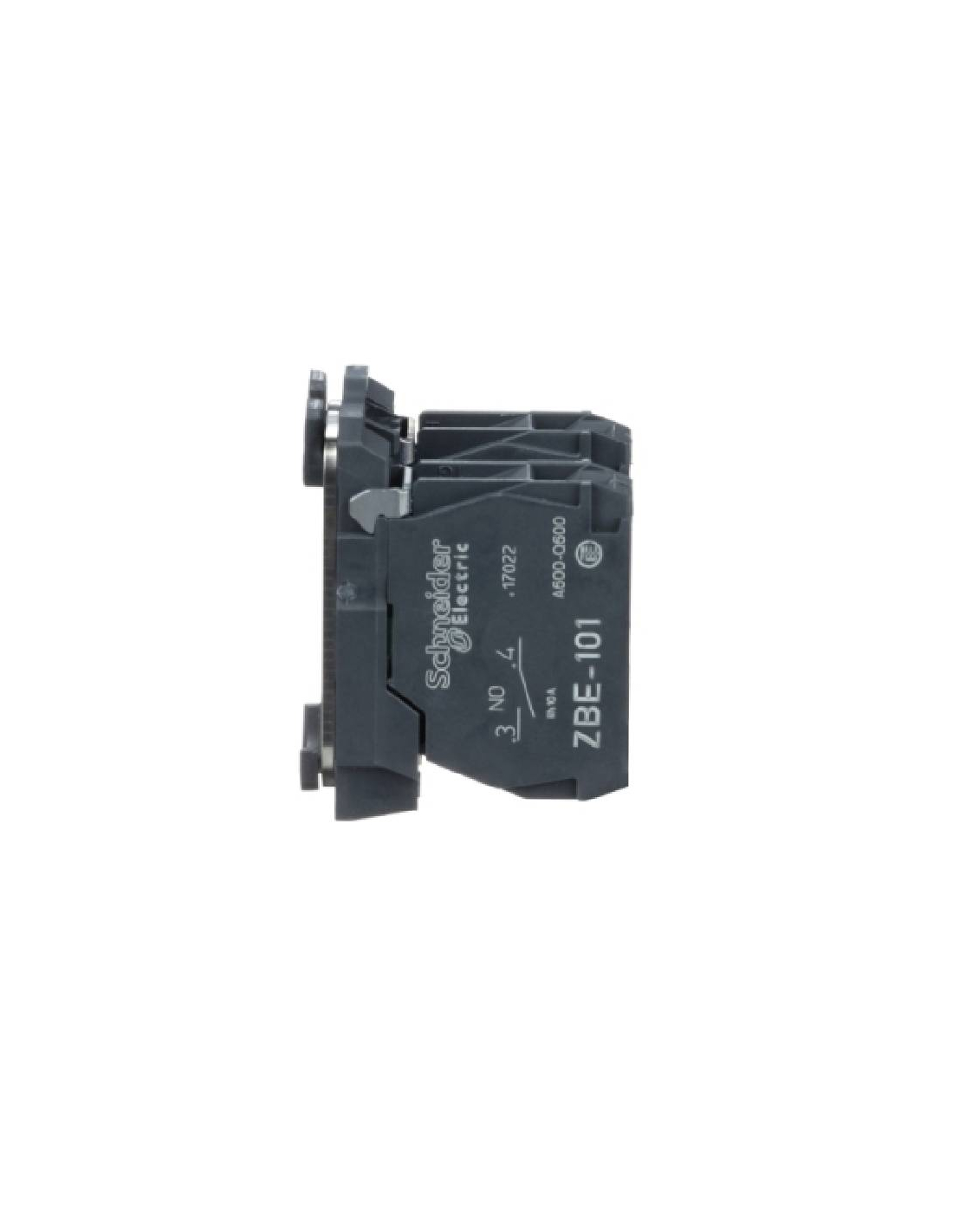

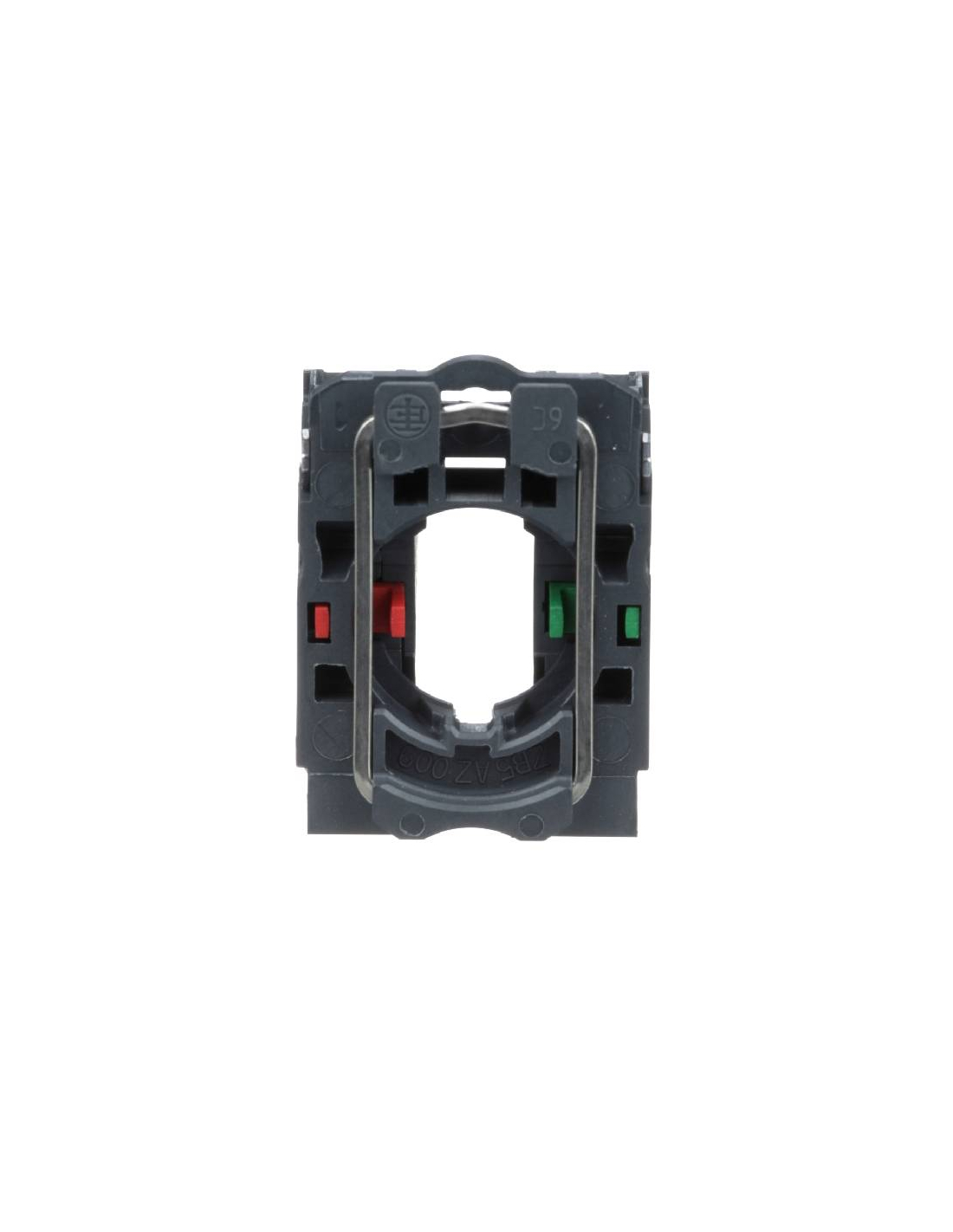

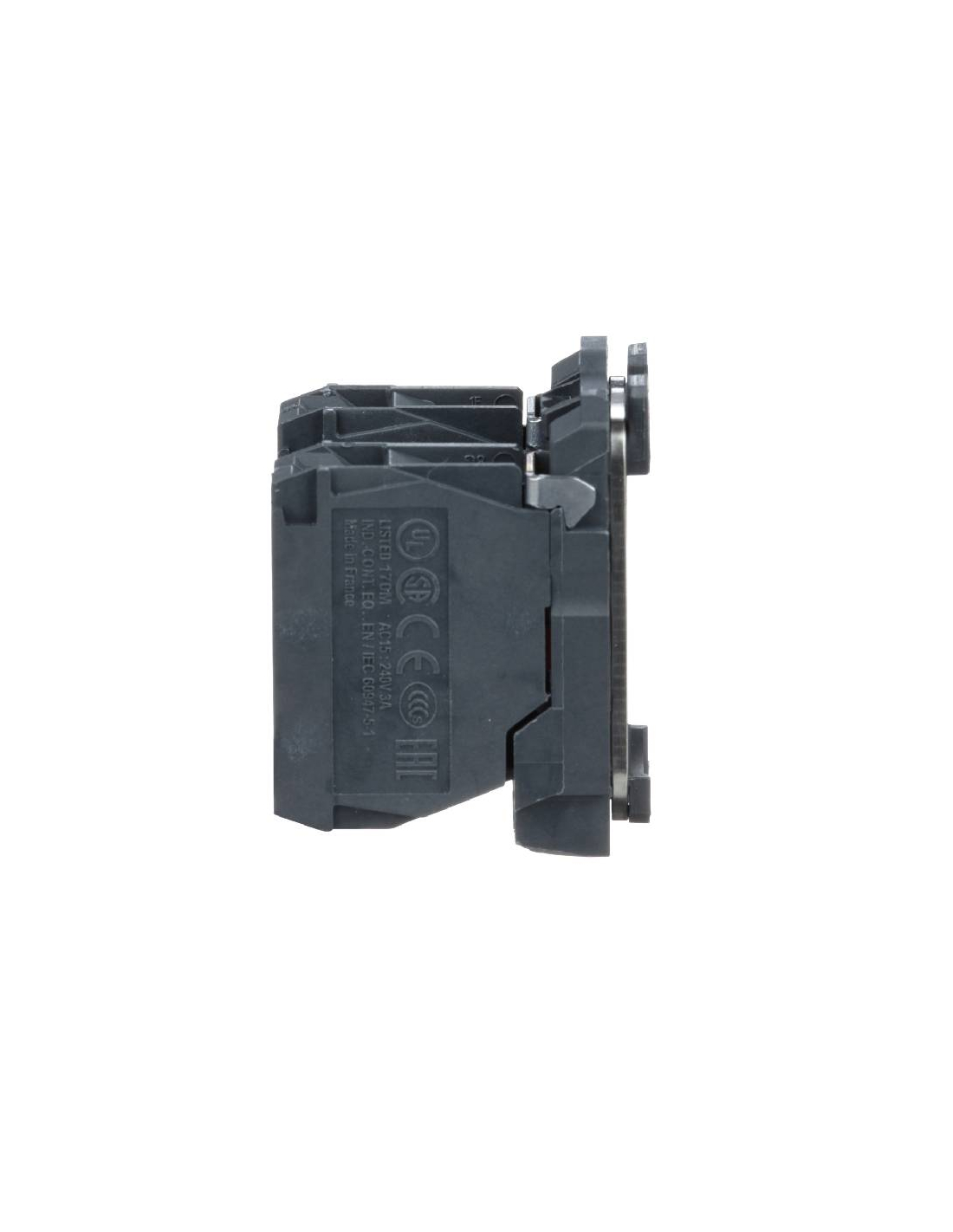

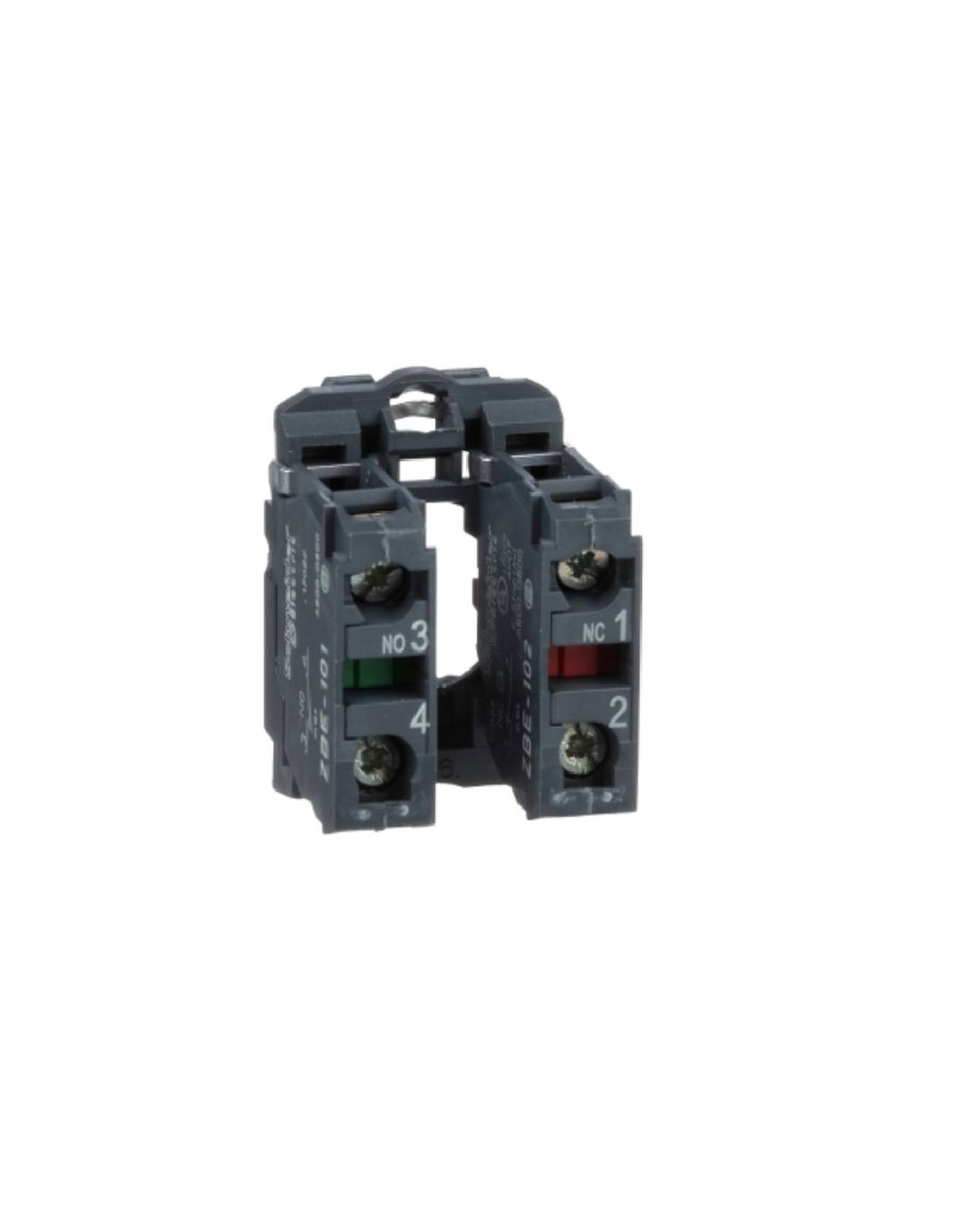

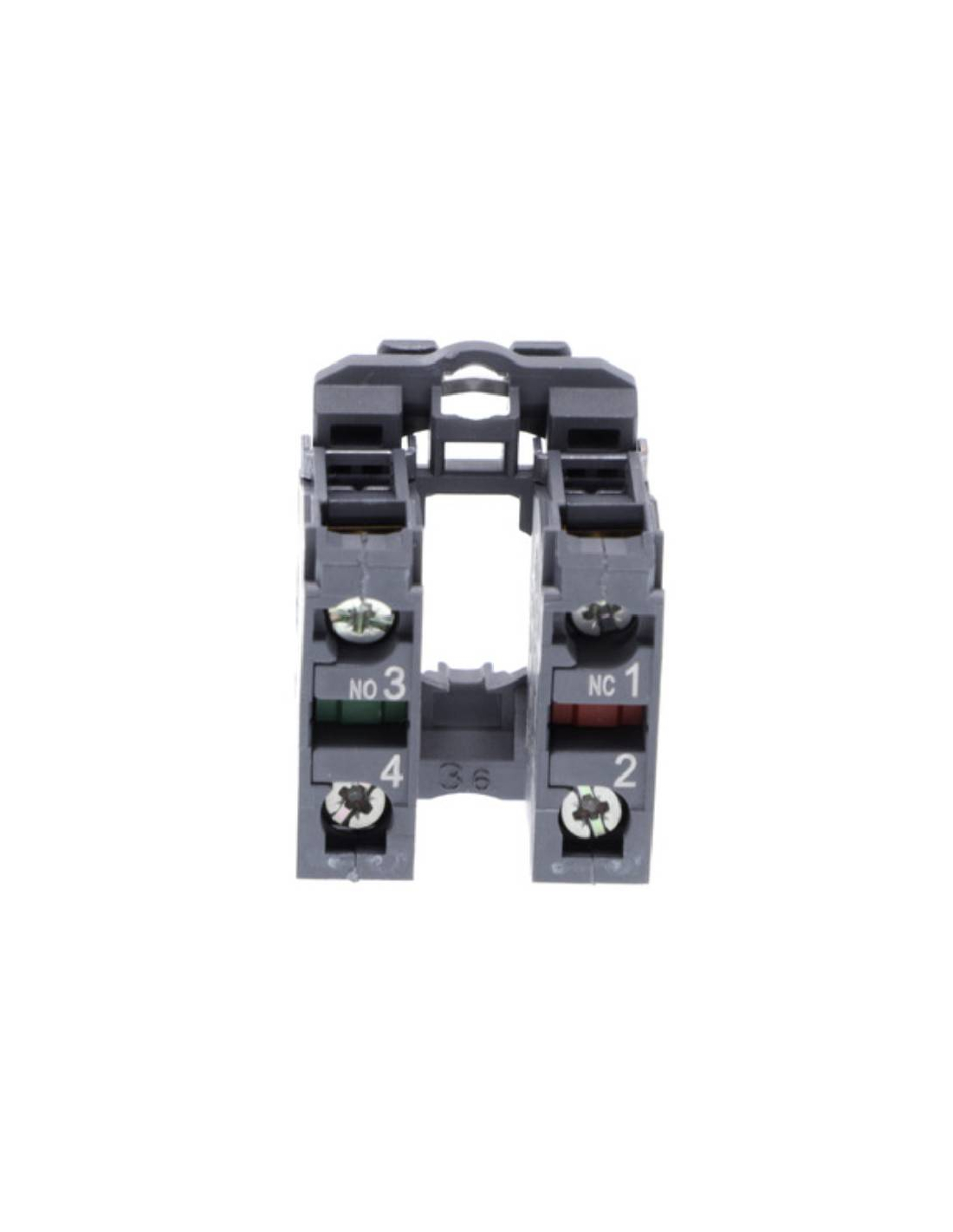

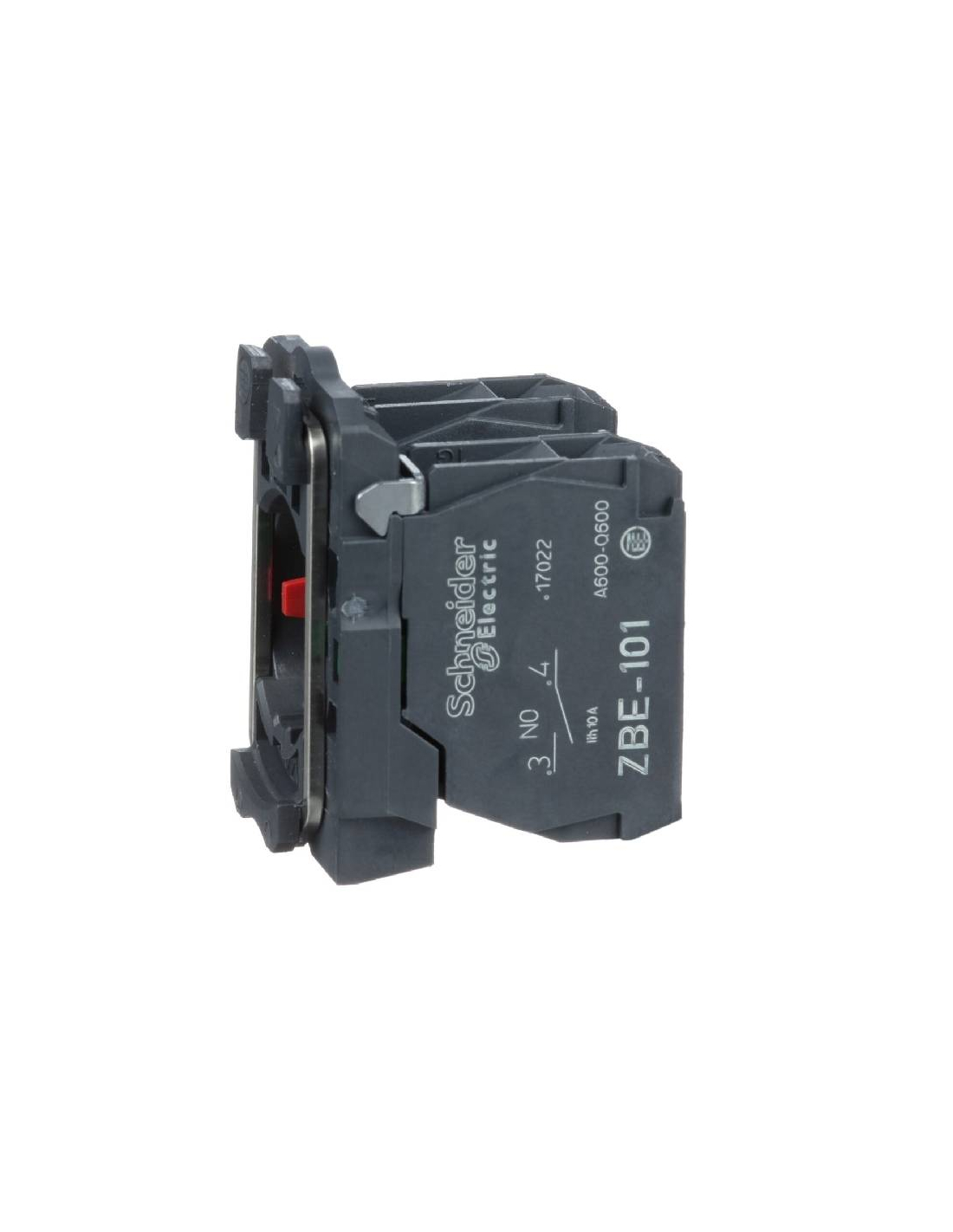

Contacts ouvert et fermé NO+NC (corps entier) Harmony XB5 - SCHNEIDER

Bloc contact ouvert (1 NO) et contact fermé (1 NC) avec collier de fixation pour montage sur les têtes de boutons-poussoirs et de sélecteurs en plastique de 22 mm de diamètre de la série HARMONY XB5.

Ce bloc de contact Harmony ZB permet un remplacement et une configuration rapides et faciles des boutons-poussoirs et des sélecteurs. Il s'installe ou se remplace facilement sur les unités de la série Harmony XB5 à l'aide d'un clip et se connecte aux circuits de commande par l'intermédiaire de simples bornes à vis. Il protège les opérateurs contre tout contact involontaire avec des circuits sous tension grâce à son indice de protection IP20. Sa haute résistance réduit la maintenance et les dommages à l'installation. Les couleurs sont claires. Les bornes de connexion à vis garantissent une résistance élevée aux vibrations, ce qui permet de l'installer dans des machines exposées à des chocs importants.


La livraison comprend le corps complet : un bloc de contact ouvert (ZBE101), un bloc de contact fermé (ZBE102) et une base en plastique ou un anneau de fixation (ZB5AZ009) qui permet de connecter les têtes XB5 aux blocs de contact.

Caractéristiques :

• Fabricant : SCHNEIDER
• Référence : ZB5AZ105
• Type de contact : Ouvert + Fermé (1NO + 1NC)
• Fonctionnement du contact : Coupure lente
• Protection contre les courts-circuits : 10A Fusible à cartouche type gG
• Courant thermique conventionnel : 10A
• Tension nominale d'isolation : 600V
• Tension de crête admissible : 6kV
• Courant nominal de fonctionnement : 3A à 240V, AC-15 / 6A à 120V, AC-15 / 0,1A à 600V, DC-13 / 0,27A à 250V, DC-13 / 0,55A à 125V, DC-13 / 1,2A à 600V, AC-15
• Durabilité mécanique : 10000000 cycles
• Température de fonctionnement : -40...70C
• Degrés de protection : IP20
• Bornes : à vis

Dimensions :





Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".

Matériel à usage professionnel, il doit être installé par du personnel qualifié conformément aux réglementations en vigueur sur le lieu d'installation.
