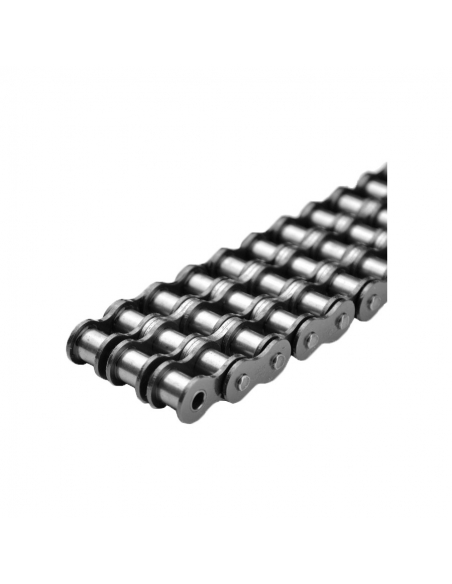

Chaîne à rouleaux triple passage 31,75 1 1/4 20B-3 DIN 8187

Chaîne à rouleaux conforme aux exigences de la norme ISO DIN 8187.

Une chaîne à rouleaux est une série de roulements reliés par des treillis (plaques), d'une grande polyvalence et durabilité dans des environnements avec beaucoup de poussière, d'huile, d'eau, de graisse, etc... Les chaînes rouleaux développent une transmission de puissance synchrone, sans glissement, et la l'efficacité de la transmission ne dépend pas de la tension transmise.

Ils peuvent être utilisés dans une large gamme d'applications industrielles et générales, moteurs, compresseurs, imprimerie, convoyeurs, agriculture....

Les caractéristiques:

• Fabricant: ISB
• Référence : 20B-3
• Vente par colis de 5 mètres de chaîne.
• Pas (P): 31.75
• Diamètre du rouleau (d ₁ ) : 19,05 mm (max)
• Largeur interne (b ₁ ) : 19,58 mm (min)
• Diamètre de l'arbre (d ₂ ) : 10,19 mm (max)
• longueur du joint
  • (L) : 114,55 mm (max)
  • (Lc) : 121,20 mm (max)
• Hauteur de maille (h ₂ ) : 26,42 mm
• Épaisseur de maille (t/t) : 4,60/3,60 mm
• Empattement : 36,45 mm
• Charge de rupture minimale (Q ISO/DIN) 250,00 kN
• Charge de rupture moyenne (Q ₀ ) : 276,20 kN
• Poids approximatif : 10,82 kg/m

(*) Dans des conditions de lubrification correctes.

Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
