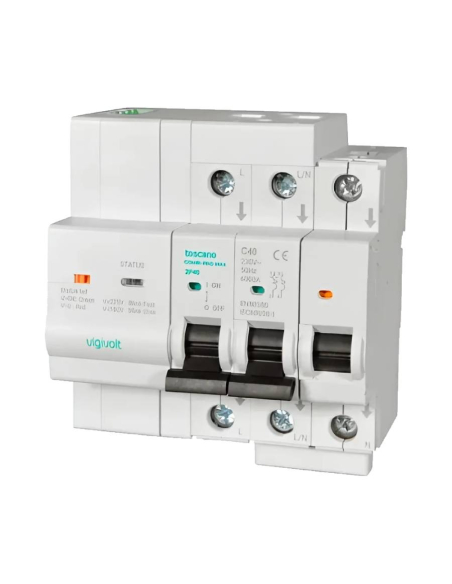

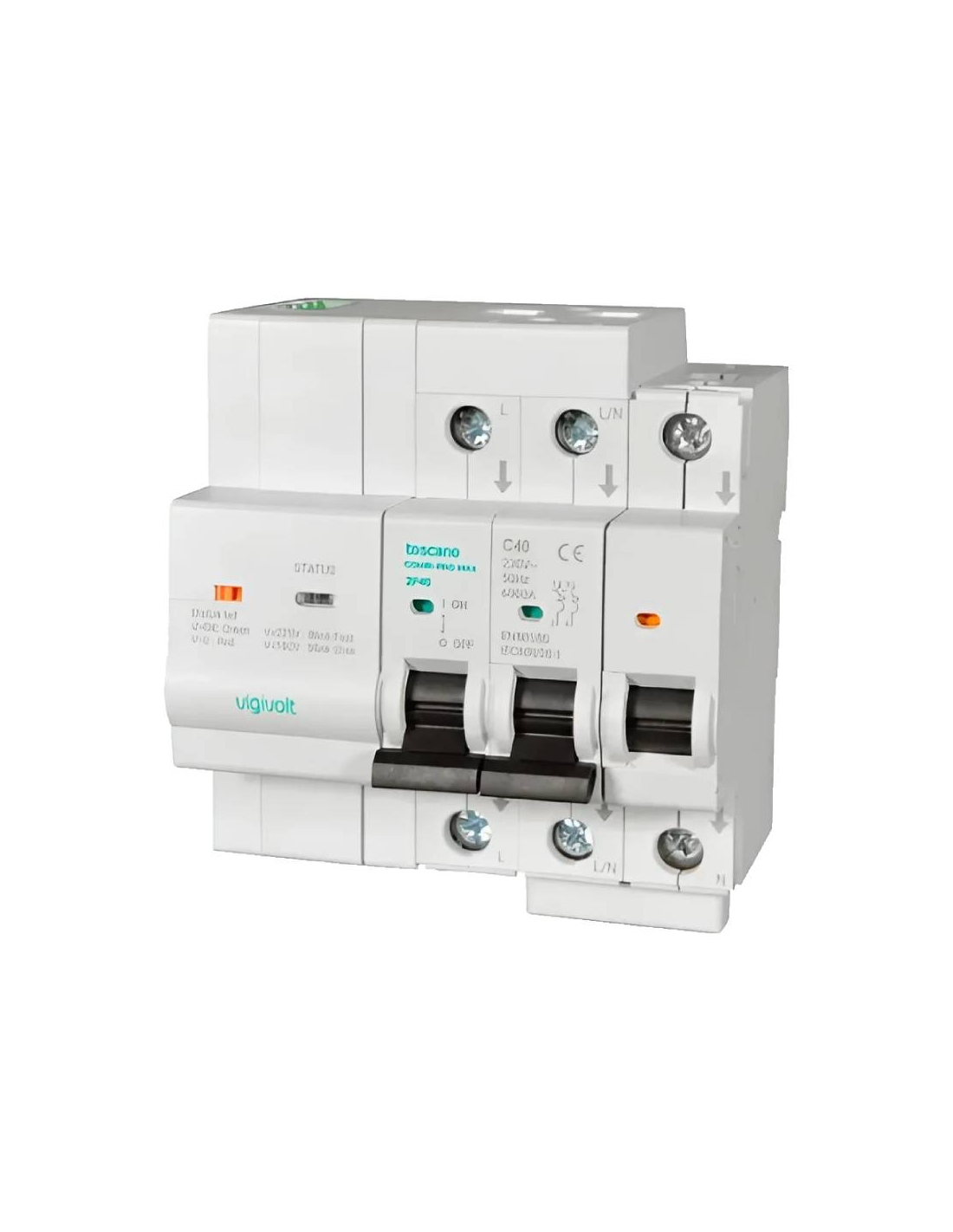

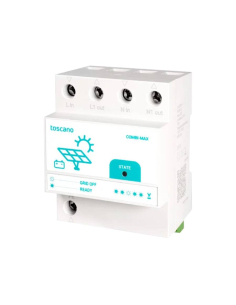

COMBI-PRO-MAX est un dispositif compact pour les installations avec des panneaux solaires où un fonctionnement en mode de secours est nécessaire. Il intègre un disjoncteur de protection 4x32A IGA et une protection contre les surtensions permanentes avec reconnexion automatique lorsque le réseau est à nouveau opérationnel, ce qui évite de placer un parasurtenseur avant l'équipement et permet d'économiser de l'espace en éliminant un élément dans le panneau.
Les systèmes de sauvegarde permettent de maintenir, à partir de l'autoconsommation, la fourniture d'énergie dans les maisons et les installations en cas de coupures de courant ou de défaillances de l'alimentation électrique. L'intégration de ces systèmes est très utile et importante dans toute installation photovoltaïque où l'on recherche l'autonomie, l'efficacité et la rentabilité. Ces systèmes, également appelés systèmes d'urgence ou systèmes de secours énergétiques, permettent aux équipements critiques et indispensables de continuer à fonctionner en cas de coupure de courant. Ils combinent des panneaux solaires et des batteries où l'énergie solaire captée pendant la journée est accumulée pour être utilisée ultérieurement en cas de besoin, garantissant ainsi l'approvisionnement en électricité après sa production lorsque la production solaire n'est pas suffisante. Mais le fonctionnement des batteries, c'est-à-dire la possibilité d'utiliser l'énergie accumulée dans celles-ci, n'est possible que par l'intermédiaire de l'onduleur, de sorte qu'en cas de panne du réseau électrique, l'onduleur et la batterie cesseront de fonctionner et l'énergie accumulée ne pourra pas être utilisée de manière efficace.
C'est dans ces cas que COMBI-PRO-MAX intervient ; il surveille la tension du réseau sans interruption et, lorsqu'il détecte une panne ou une coupure de courant dans le réseau électrique, il déconnecte les charges en aval du réseau d'alimentation, connecte le neutre de l'onduleur solaire à la terre et envoie le signal d'activation du mode îlot à l'onduleur, activant ainsi à nouveau l'alimentation de ces charges. Lorsque l'alimentation électrique redevient normale, pendant au moins 3 minutes, l'équipement désactive le signal du mode îlot et reconnecte les charges en aval du COMBI-PRO-MAX au réseau principal.
Il permet l'alimentation et le fonctionnement de toutes les charges ou seulement des charges critiques, en permettant un fonctionnement en mode de secours complet ou en mode de secours des charges critiques.
Perte de l'alimentation électrique : En cas de perte de l'alimentation électrique, l'équipement déclenche l'IGA en déconnectant les charges connectées en aval, en connectant le neutre de l'onduleur à la terre en même temps, après quoi le signal d'activation du mode îlot de l'onduleur sera activé. Dans ce mode de fonctionnement, la poignée de l'AGI peut être relevée manuellement, de sorte que, si la perte de puissance est due à une surconsommation, l'installation puisse être réinitialisée.
Surtension et sous-tension: Lorsque la tension dépasse ou tombe en dessous des limites établies dans la norme (UNE-EN50550), l'équipement déclenche l'AGI. Une fois déclenché, le mode îlot de l'onduleur s'active de la même manière qu'en cas de perte de puissance, sauf que dans ce cas, la poignée ne peut pas être relevée manuellement. Lorsque la tension se rétablit dans les marges établies et se maintient pendant au moins 3 minutes, l'équipement réinitialise l'IGA en reconnectant la tension au réseau.
Commutateur de mode: Il dispose d'un interrupteur qui permet de mettre l'installation en mode îlot forcé, ce qui permet de vérifier l'installation, d'effectuer la maintenance ou d'autres contrôles.
Indicateur d'état: Il dispose d'une lampe témoin LED qui indique l'état de la tension d'entrée et le mode îlot.
Caractéristiques :
- Fabricant : Toscano
- Numéro de pièce : COMBI-PRO-MAX-4P32
- Code produit : 10004944
- Contrôle et protection des systèmes de secours
- Activation du mode de secours : sortie d'activation du mode de secours (charges totales/critiques) vers l'onduleur
- Fonctionnement en îlot : déconnecte le système d'autoconsommation du réseau
- Union Neutre-terre : évite le neutre flottant comme spécifié dans l'ITCBT-08
- Modèles d'onduleurs Huawei testés : SUN2000-2KTL-L1, SUN2000-3KTL-L1, SUN2000-3.68KTL-L1, SUN2000-4KTL-L1, SUN2000-4.6KTL-L1, SUN2000-5KTL-L1, SUN2000-6KTL-L1, SUN2000-8K-LC0, SUN2000-10K-LC0, SUN2000-3KTL-M1, SUN2000-4KTL-M1, SUN2000-5KTL-M1, SUN2000-6KTL-M1, SUN2000-8KTL-M1, SUN2000-10KTL-M1, SUN2000-3K-LB0, SUN2000-3.68K-LB0, SUN2000-4K-LB0, SUN2000-4.6K-LB0, SUN2000-5K-LB0, SUN2000-6K-LB0, SUN2000-12K-MB0, SUN2000-15K-MB0, SUN2000-17K-MB0, SUN2000-20K-MB0, SUN2000-25K-MB0
- Modèles d'onduleurs Kostal Plenticore G3 vérifiés : S-4 kW, S-5,5 kW, S-7 kW, M-8,5 kW, M-10 kW, M-12,5 kW, L-15 kW, L-17,5 kW, L-20 kW
- Modèles d'onduleurs Kostal Plenticore MP G3 vérifiés : S-3 kW, S-3,6 kW, S-4 kW, M-4,6 kW, M-5 kW, M-6 kW, M-7 kW
- Modèles d'onduleurs Growatt vérifiés : MIN2500TL-XH, MIN3000TL-XH, MIN3600TL-XH, MIN4200TL-XH, MIN4600TL-XH, MIN5000TL-XH, MIN6000TL-XH
- D'autres onduleurs hybrides avec possibilité d'îlotage via un contact sans courant devraient fonctionner avec des systèmes de secours, mais n'ont pas encore été vérifiés. Il convient de noter que tous les onduleurs disponibles sur le marché ne prennent pas en charge le mode îlotage. En outre, d'autres onduleurs disposent déjà de leur propre sortie de secours.
- Micro-onduleurs : n'a pas été vérifié.
Spécifications techniques
- Tension nominale : 400Vac, 50/60Hz
- Puissance maximale : 9 kW
- Consommation électrique : 0,3 W
- Conditions ambiantes : -25ºC à +55ºC / 80% RH
- Degré de protection : IP20
- Montage : rail DIN
- Nombre de modules : 8
Mode îlot :
- Temps de réponse : 2s
- Temps de reconnexion : 180s
- Contact12Vac/dc, 0,1A
Permanent :
- Tension de déclenchement : Selon la norme UNE-EN50550/63052 IEC-63052:2019
- Temps de réponse à la surtension : Selon la norme UNE-EN50550/63052 IEC-63052:2019
- Tension de réenclenchement
Sous-tension :
- Tension de déclenchement
- Temps de déclenchement : 2s
- Tension de réenclenchement : > 210VAC ± 2% Tension de réenclenchement : > 210VAC ± 2% Temps de réenclenchement : 180s
- Temps de réenclenchement : 180s
IGA :
- Courant nominal : 32A
- Courbe : C
- Puissance de coupe: 6kA
Raccordement
Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.
