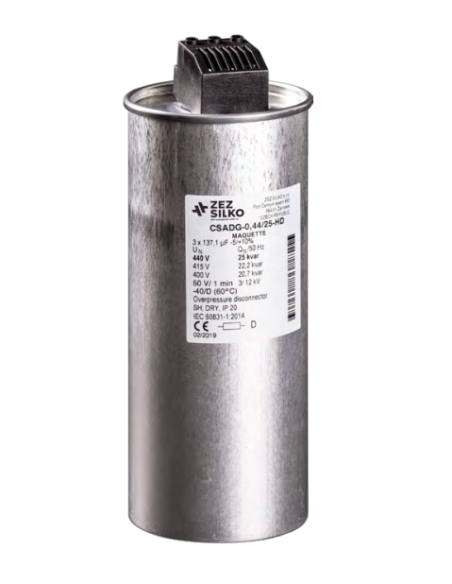

Condensateur triphasé pour correction du facteur de puissance 25kvar 440V

Condensateur triphasé pour correction du facteur de puissance 25kvar 440V , utilisé comme compensateur de puissance réactive dans les installations avec présence de moteurs électriques, équipements de soudage..., généralement utilisé dans les applications de haut niveau.

Les condensateurs de puissance sont fabriqués dans le système MKP, en polypropylène aux propriétés auto-réparatrices et aux pertes diélectriques extrêmement faibles. Les condenseurs sont remplis de gaz inerte (N2).


Ce modèle de condensateur est protégé par un sectionneur de surpression, qui garantit une déconnexion sûre du réseau en cas de surcharge ou en fin de vie utile. Il est équipé d'une résistance de décharge. Ce type de condensateur comporte 3 éléments capacitifs connectés en triangle.





Caractéristiques techniques:

• Fabricant: ZEZ SILKO
• Modèle : CSADG-0.44/25-HD
• Pays : République tchèque
• Puissance nominale :
  • 25kvar à 440V
  • 22,5 kvar à 415 V
  • 20kvar à 400V
• Tension nominale : 230-800 V/50 Hz
• Capacité : 3 x137µF
• Tolérance de capacité : -5% +10%
• Courant nominal :
  • 32,8 A à 440 V
  • 31,3 A à 415 V
  • 29,4 A à 400 V
• Courant maximum admissible : 1,5 x I _n en continu, 2 x I _n en courte période (*)
• Courant transitoire maximal : 400 x I _n
• Pertes totales : ≤ 0,4 W/kvar
• Type sec : Remplissage de gaz
• Résistance à la décharge : intégrée
• Durée de vie estimée : > 150 000 heures (selon conditions d'exploitation)
• Degré de protection : IP 20
• Position de montage : N'importe quelle position
• Dimensions (Ø P x h) : 100x245mm
• Poids : 1,9 kg
• Bornes de connexion : Type A
• Classe de température : -40 / D(60ºC) (**)
• Enveloppe : Conteneur en aluminium
• Système diélectrique : Polypropylène métallisé à sec
• Remplissage : Gaz inerte N2
• Dispositifs de sécurité : 3 fusibles de déconnexion par surpression
• Bornes de connexion : Un côté - 3 pinces
• Normes : CEI EN 60831-1/2, VDE 0560-46/47

(*) Courant maximum pour 48 heures de fonctionnement continu par rapport à une température ambiante plus élevée de 45ºC sur une période de 24 heures.

(**)




Dimensions:

Le boîtier du condenseur est protégé contre la rupture par le dispositif de coupure de surpression. Son bon fonctionnement n'est garanti que si les spécifications et conditions (tension, courant, température, installation correcte et entretien) sont respectées. Le non-respect et/ou le dépassement de ces conditions peuvent provoquer la rupture du boîtier du condenseur ou même provoquer une explosion et un incendie ultérieur.


Avant de connecter l'équipement, vérifier le branchement et le fonctionnement des dispositifs de protection en l'absence de tension. Il est recommandé de vérifier toutes les connexions électriques après quelques jours de fonctionnement et d'effectuer une inspection visuelle de tous les condensateurs.

Distance minimale recommandée entre les condensateurs de 20 mm situés dans la batterie de condensateurs.






Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".


Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.
Avant de l'installer ou de le manipuler, vous devez vous assurer que la tension électrique est coupée et que le condensateur est déchargé.
