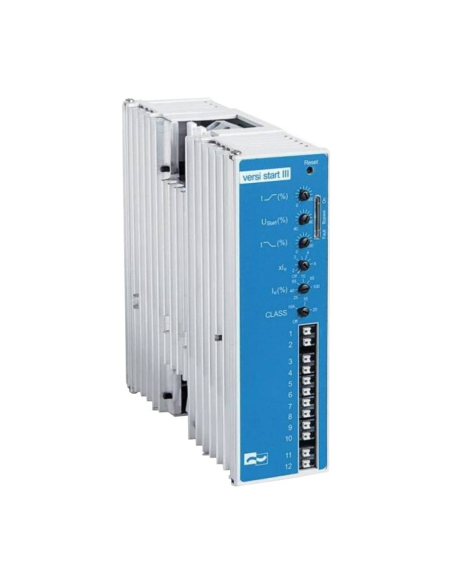

Démarreur progressif 18,5kw 37A 400V 3 phases analogiques

792,37 € TTC

654,85 € HT

Démarreur progressif analogique de commande à trois phases pour le démarrage des moteurs de  18,5Kw 25CV en charge normale avec un nombre maximal de  15 arrachages à l’heure , est commandé par microprocesseur, les réglages sont effectués par des potentiomètres frontaux.

Ce démarreur offre une protection contre la surcharge du moteur.

Référence : 2S50040037

Pas encore de questions, laissez les premières !


Démarreur progressif analogique de commande à trois phases pour le démarrage des moteurs de  18,5Kw 25CV 400Vac en charge normale avec un nombre maximal de   15 arrachages à l’heure . Permet un démarrage électronique du moteur propre et lisse .  Ce type de démarreur progressif permet de contrôler trois des phases , assurer la protection du moteur contre les surcharges.

L'utilisation de démarreurs progressifs, soft starters,éviter les contraintes mécaniques et les pics de consommation dans le moteur, Ils augmentent donc la durée de vie du moteur et optimisent les performances de l'installation.

Les démarreurs progressifs sont conçus pour remplacer le démarreur étoile-angle classique.



Capacité de charge :

  • Puissance en charge douce,  connexion directe : 18,5Kw (25CV), démarrage en moins de  5 secondes . I=3xIn.
  • Puissances en charge lourde , connexion directe : 11Kw (15CV,) démarrage en moins de  10 secondes . I=4,5xIn.
  • Puissance en charge douce , connexion en étoile (6 fils ) : 22Kw (30CV).
  • Puissances en charge lourde , connexion en étoile (6 fils) : 18,5Kw (25CV).



Caractéristiques

  • démarreur progressif 3 phases.
  • Contrôlé par un microprocesseur
  • Démarrage progressif optimisé
  • Réduction du courant de pointe et le coup de couple à l'accélération.
  • Montage facile sur un rail DIN standard  35mm.
  • Relais de by-pass intégré.
  • Protection du moteur.
  • Permet une connexion en étoile (6 fils) .
  • Paramétrage à l'aide de trois potentiomètres
  • Aucune tension de commande supplémentaire n'est requise
  • Aucun conducteur neutre de réseau requis (N).
  • Remplacement économique des démarreurs étoile-triangle
  • Bornes à ressort .
  • Contrôle de la surtempérature dans le radiateur .
  • Degré de protection  IP20.



Fonctions :

  • Accélération et décélération en douceur
  • Entrée de commande sans potentiel pour une accélération et une décélération en douceur.
  • 6 paramètres réglables séparément :
    • Temps d'accélération
    • tension de démarrage .
    • temps de décélération .
    • Limitation actuelle.
    • Courant nominal de l'équipement.
    • Courbe de déclenchement .
  • Impulsion de démarrage sélectionnable.
  • Sortie Relais libre de potentiel pour indiquer l'état de fonctionnement.
  • Sortie transistor - Unité de bypass.



Applications typiques :

  • Moteurs de portail et de porte.
  • Pompes, ventilateurs
  • Bandes transporteuses, les lignes de production.





Caractéristiques techniques :

  • Fabriquant : Peter Electronic
  • Référence : 2S50040037
  • Tension : 400Vac.
  • Courant nominal  : 37A.
  • Puissance nominale : 18,5Kw.
  • Máx. fréquence de commutation à  3xIny 5s tan: 15/h.
  • Máx. dissipation de puissance:
    • Durant le fonctionnement : 20W.
    • Standby: 5W.
  • I²t - Semi-conducteurs de puissance dans A²s: 9100.
  • Charge minimale du moteur: 20%.
  • temps de démarrage : 0,5..10s.
  • Tension de démarrage : 40..80%.
  • temps d'arrêt: 0,25..10s.
  • temps de redémarrage : 200ms.
  • Capacité des contacts de sortie : 2A/250Vac/30Vdc.
  • Charge maximale du contact de sortie du transistor: 30mA/30Vdc.
  • Tension de contrôle (Uc): 24Vcc..230Vac.
  •  Tension d'isolation nominale  (Ui):
    • Circuit principal: 500V.
    • Circuit de commande et auxiliaire: 250V.
  • Moteur PTC.
  • Courant de démarrage contrôlé par un transformateur externe (inclus dans la fourniture).
  • Poids : 1,1kg.
  • Dimensions: 52,5x147x158mm.



Schéma de câblage de base

Diagrama de conexión VSIII

Schéma de câblage en étoile (6 fils)

Conexión estrella arrancador suave VSIII

Dimensiones arrancador suave VSIII
