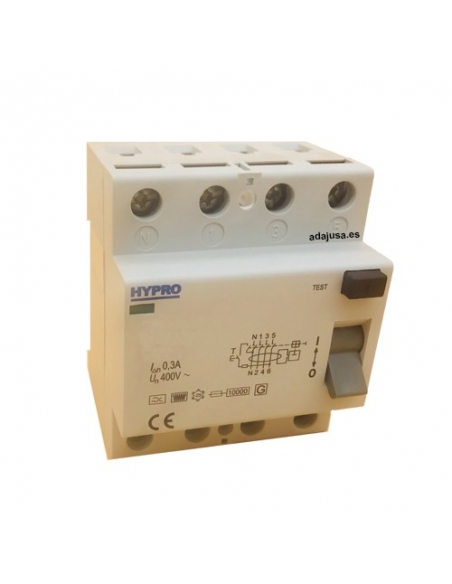

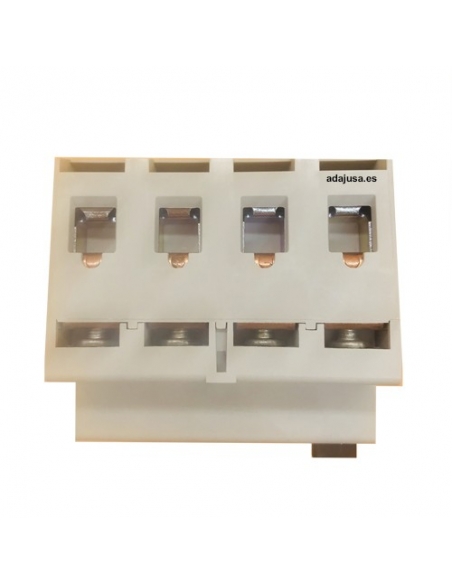

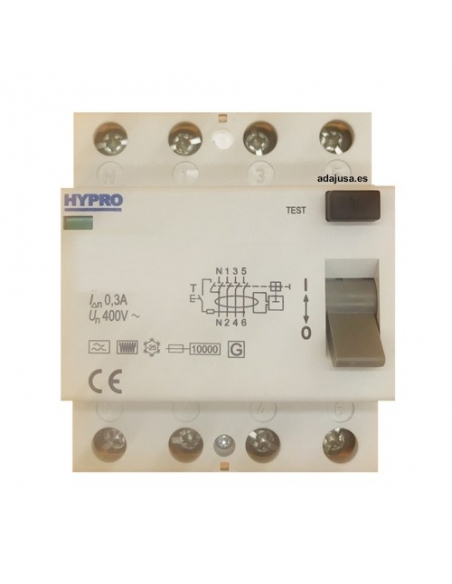

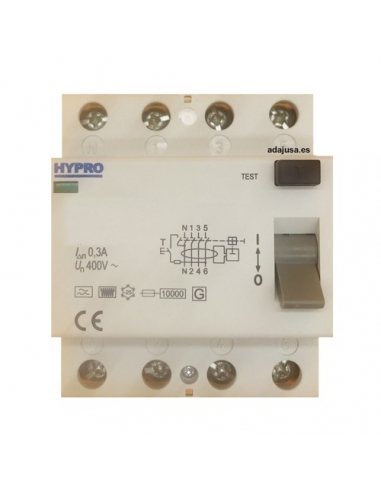

Interrupteur différentiel 4 pôles 100A 300mA classe F super immunisé 10kA– HY

Interrupteur différentiel haute immunité triphasé (4 pôles) 100A 300 mA de type "F", 4 pôles pour la protection des personnes contre les problèmes d'isolement ou de dérivation dans les installations ou éléments électriques. Destiné aux secteurs domestique, tertiaire et industriel.

Le déclenchement se produit lorsqu'il y a des courants alternatifs sinusoïdaux résiduels ainsi que des courants de type A, en plus des courants résiduels à fréquences multiples résultant de charges non linéaires et déformées, telles que celles produites par des variateurs de fréquence (convertisseurs de fréquence). Les interrupteurs à courant résiduel de type F sont capables de détecter plusieurs fréquences jusqu'à 1 kHz.

Les fonctions de détection, d'évaluation et de déclenchement de ces commutateurs ne dépendent pas de la tension. Le déclenchement n'est pas affecté par les courants résiduels continus de faible valeur jusqu'à 10 mA. L'interrupteur différentiel de type F dispose d'une fonction de déclenchement retardé pour éviter tout déclenchement indésirable. Une autre caractéristique est la haute immunité contre les formes d'onde de courant 8/20 µs (jusqu'à 3 kA). Cet interrupteur s'installe comme tout interrupteur différentiel. Conforme aux normes EN 61008 et EN 62423.

Ces interrupteurs différentiels fonctionnent de manière électromagnétique, ce qui signifie que la fonction de sécurité n'est pas perdue en cas de variations de tension. Ce n'est qu'avec la dérivation dans la phase active que le différentiel se déclenche. De fonctionnement électromécanique, il offre une large plage de tension de fonctionnement (230/400 VAC), ce qui implique un degré élevé d'immunité aux variations de tension d'entrée, sans pour autant perdre la fonction de sécurité en cas de panne de courant dans le neutre.

Position neutre sur le côté gauche.

Caractéristiques techniques :

• Fabricant/Fournisseur : Hyundai Electric
• Référence : SI4100300
• Nombre de pôles : 4
• Emploi dans les secteurs domestique, tertiaire et industriel
• Type électromécanique
• Classe : F Superimmunisé
• Tension de fonctionnement : 230/400 Vac
• Courant nominal (In): 100A
• Sensibilité (IΔn) : 0,3 A - 300 mA
• Puissance de coupe (Icu) : 10kA
• Capacité de connexion : câble 1...35 mm2
• Permet l'utilisation de peignes de connexion de type PIN
• Durabilité électrique/mécanique : MIn. 2000
• Classe de protection IP20
  Indicateur visuel de position de contact : Rouge-ON, Vert-OFF.
  Dimensions (H x P x L) : 85 x 58 x 70 mm
  Position d'installation : verticale/horizontale
  Contacts auxiliaires : Non.
• Détecte les courants de fuite alternatifs, les courants alternatifs avec composante continue et fréquence mixte jusqu'à 1 kHz. Les courants jusqu'à 10 mA DC n'affectent pas le comportement.
• Capacité de résistance au courant de déclenchement et aux surtensions accrue avec forme d'onde de courant 8/20 µs jusqu'à 3 kA.
• Norme : IEC/EN 61008-1
  Marquage CE

Pour plus d'informations vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Fichiers joints".

Matériel à usage professionnel, installer dans le respect de la réglementation en vigueur sur le lieu d'installation.
