Disjoncteur boîtier moulé tripolaire 3x250A régulation électronique - LS

729,59 € TTC

602,97 € HT

Interrupteur automatique sous boîtier moulé à commande électronique standard triphasé 3 pôles 250A courant nominal . Pouvoir de coupure 50kA. Régulation thermique entre 100 et 250 A, régulation magnétique entre 1,5 et 10 x In et délai de déclenchement entre 0,05 et 0,3 seconde. Conception compacte, durée de vie électrique et mécanique élevée.


Référence : TS250N-ETS23-250A-3P

Logo de la marque LSLG

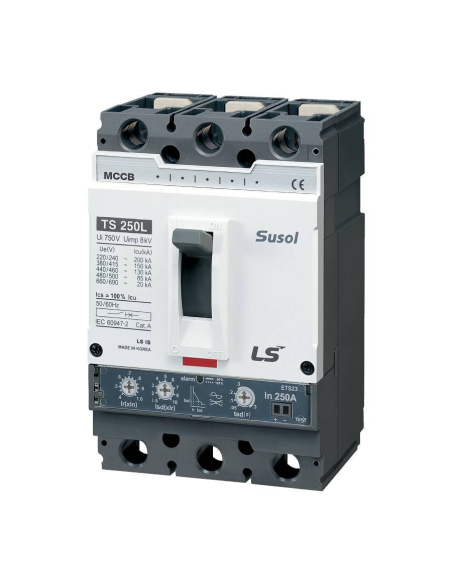

Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.

Pas encore de questions, laissez les premières !

Interrupteur automatique en boîtier moulé avec régulation électronique standard, triphasé 3 pôles intensité nominale 250A , pour la protection des installations électriques et des machines. Avec seuil de déclenchement thermique et magnétique réglable, ainsi qu'un délai de déclenchement réglable.




Paramétrage des valeurs :

Protection contre les surcharges (longue durée):
Réglage courant (A) Ir : 13 réglages 0.4, 0.45, 0.5, 0.55, 0.6, 0.65, 0.7, 0.75, 0.8, 0.85, 0.9, 0.95, 1.0xIn,
Temps de déclenchement (s) : Fixé à 6xIr, tolérance ±20%

Protection contre les courts-circuits (courte durée)
Seuil de déclenchement (A), Isd : 9 réglages 1,5, 2, 3, 4, 5, 6, 7, 8, 10xIr, tolérance ±15 %
Temporisation (ms) : 4 réglages 50, 100, 200, 300, tolérance ±20%

Protection contre les courts-circuits (instantané)
Seuil de déclenchement (A), Ii : Fixé à 11xIn



Caractéristiques techniques:

  • Fabricant : LS (LG)
  • Référence produit : TS250N-ETS23-250A-3P
  • Nombre de pôles : 3
  • Calibre : 250
  • Courant nominal (In): 250A
  • Gamme (In): 100 - 250A
  • Tension nominale (Ue) : 690Vac / 500Vdc
  • Tension de crête maximale : (Uimp) : 8 kV
  • Tension isolation (Ui) : 750 V
  • Pouvoir de coupure (Icu): 50kA à 440/460Vac
  • Pouvoir de coupure en court-circuit (Icm) : 105kA à 440/460Vac
  • Régulation thermique : 0,4 ~ 1 x In
  • Régulation magnétique : 1,5 ~ 10 x In
  • Délai de déclenchement : 0,05 ~ 0,3 secondes
  • Connexion : fixe ou connecteur (avant, arrière)
  • Durée de vie mécanique : 25000 opérations
  • Durée de vie électrique : 10000 opérations
  • Dimensions : 105x160x86mm
  • Poids : 2Kg
  • Norme : CEI60947-2
  • Permet la connexion d'accessoires internes et externes de la série SUSOL (contacts d'alarme, contacts de défaut avec signalisation d'alarme, contacts auxiliaires, bobines de déclenchement, commandes rotatives, etc.)






Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.
