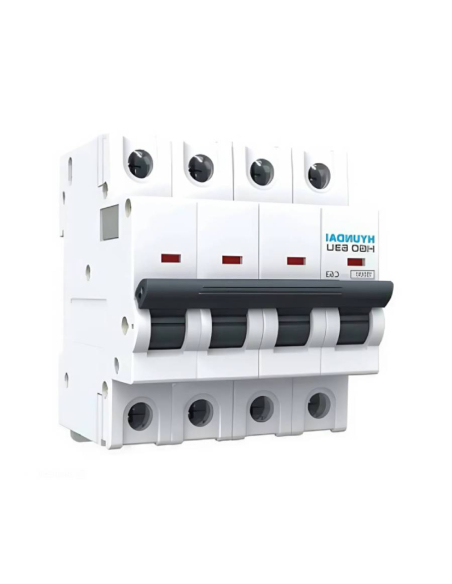

Disjoncteur magnéto-thermique pour courant continu 4 pôles 40A courbe "C", protection contre les courts-circuits et les surcharges dans les installations d'énergies renouvelables et les systèmes photovoltaïques, tant domestiques qu'industriels, ainsi que dans les systèmes de pompage solaire, les systèmes de batteries, les systèmes de recharge de véhicules électriques. Pouvoir de coupure nominal élevé, 10 000 A selon IEC/EN 60947-2. Tension de fonctionnement maximale 1000 Vdc.
Dispositif de haute fiabilité et performances, permettant un nombre élevé de cycles de travail. Sa sélection doit être effectuée en fonction de l'application, en tenant compte du courant et de la tension nominaux du système.
Caractéristiques techniques :
- Fabricant/Fournisseur : Hyundai Electric
- Référence constructeur : HGD63-D4P040C
- Courant nominal (In): 40A
- Nombre de pôles : 4
- Courbe caractéristique : C
- Tension de fonctionnement maximale (Ue) : 880/1000 Vdc
- Puissance de coupe (Icu) : 10kA (Ics=75% Icu)
- Tension d'isolation nominale (Ui) : 1000 V
- Tension nominale de tenue aux chocs (Uimp) : 6 kV
- Rigidité diélectrique : 2,5 kV
- Endurance Électrique / Mécanique : 10 000 / 20 000 manœuvres
- Température de fonctionnement : -40 C...+55 C
- Humidité : 95 % HR
- Taille des bornes : 25 mm²
- Couple de serrage maximum : 2 Nm
- Degré de protection : IP20
- Poids : 0,4kg
- Indication de contact oculaire : Rouge-ON, Vert-OFF
- Position de montage : verticale/horizontale
- Matériel de la carcasse : Thermoplastique moulé ignifuge
- Prend en charge l'assemblage d'éléments auxiliaires : Oui
- Réglementations : CE ; CEI/EN 60947-2
Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.
