Les roulements cylindriques autolubrifiants frittés sont des composants métalliques très poreux (20-25% en volume) imprégnés d'huile lubrifiante. L'huile contenue dans la porosité du roulement assure une lubrification continue entre le roulement et l'arbre, de sorte que le système ne nécessite pas de lubrifiant supplémentaire ni d'entretien après montage. L'autolubrification permet à ces roulements de fonctionner avec un coefficient de frottement très faible, ce qui permet d'atteindre des vitesses élevées. Ces roulements conviennent aux environnements poussiéreux où l'utilisation d'huile n'est pas possible ; ils conviennent également aux applications en contact avec de l'eau ou des liquides compatibles avec le bronze.
Le système se compose d'un palier fritté à porosité rempli d'huile de lubrification et d'un arbre à l'intérieur du palier, qui repose sur le diamètre intérieur du palier. La rotation de l'arbre provoque une dépression qui aspire l'huile des pores du roulement, cette huile forme un film lubrifiant entre le roulement et l'arbre, ce film est continuellement renouvelé par l'huile qui sort des pores. L'huile est réabsorbée dans les pores du roulement par capillarité, mais le film d'huile lubrifiante reste dans la zone de travail sans être réabsorbé. Au début d'un nouveau cycle de travail, le palier fonctionne déjà à plein régime.
Les principaux avantages de ce type de paliers frittés autolubrifiants sont les suivants : ils ne nécessitent pas de graisseurs ni d'entretien après montage, ce qui élimine tout risque de grippage ; ils ont un niveau de bruit très faible dans des conditions de travail optimales ; ils ont une longue durée de vie sans usure progressive, sous une charge dynamique allant jusqu'à 10 MPa (100 Kg/cm2) ou une vitesse linéaire allant jusqu'à 5 m/s (30.000 tr/min maximum).
Ces coussinets conviennent aux environnements poussiéreux où l'utilisation d'huile n'est pas possible ; ils conviennent également aux applications en contact avec de l'eau ou des liquides compatibles avec le bronze. Ce type de roulements est utilisé dans des applications nombreuses et variées telles que les équipements électriques ou mécaniques pour l'automobile, les moteurs électriques et les réducteurs, les actionneurs linéaires et rotatifs, les appareils électroménagers, les applications dans le secteur domestique, industriel et agricole et d'autres marchés tels que la mobilité, la médecine, l'hôtellerie et la restauration, l'agriculture, les jouets, etc.
Exemple de montage :

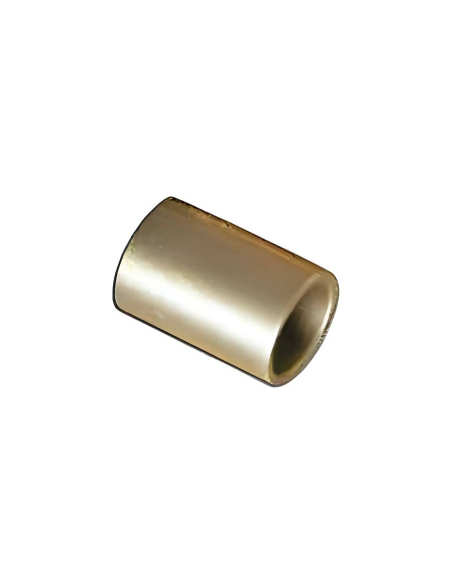

Caractéristiques :
- Fabricant/distributeur : SELFOIL® / ISB
- Numéro de pièce : A-6-9-9
- Matériau : Bronze fritté Ames-A4@, type C-T8Z4-K140, conforme à la norme UNE 96002:2006
- Huile : Huile minérale paraffinique Ames-01 de viscosité ISO VG 68
- Charge admissible à la vitesse de l'arbre
- Charge admissible à la vitesse de l'arbre 0,25 - 0,50m/s : 3,5MPa
- Charge admissible à la vitesse de l'arbre 0,50 - 5m/s : 2,5MPa
- Limite de température : -20ºC à +120ºC
- Teneur en huile : 19%
Dimensions
- Diamètre intérieur (d) : 6 mm
- Diamètre extérieur (D) : 9 mm
- Longueur (L) : 9 mm
Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.
Pour plus d'informations, veuillez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes"
