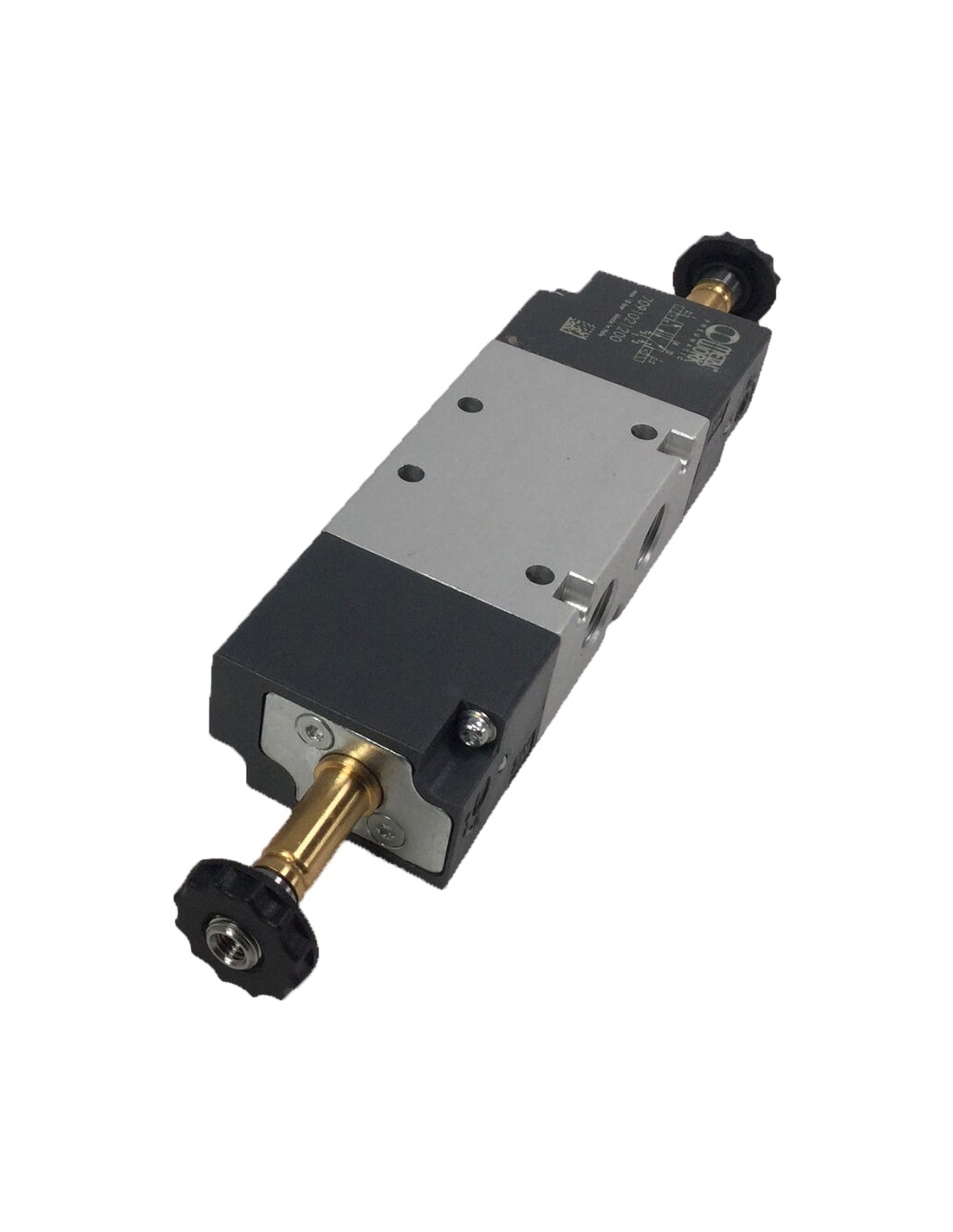

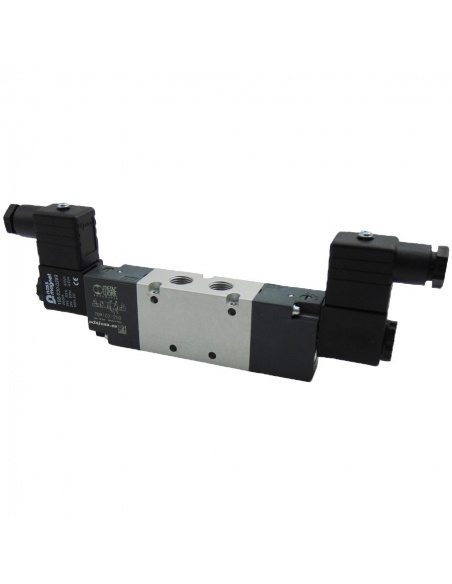

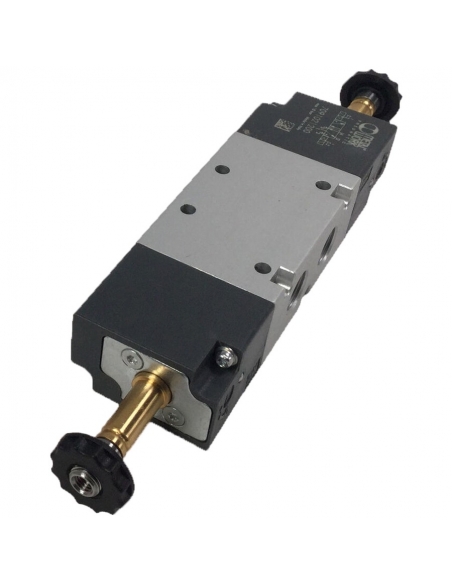

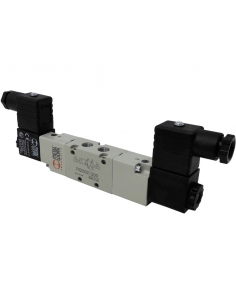

Electrovanne 1/4 5/2 bistable 230 Vac BASIC - Metal Work

Electrovanne pneumatique 1/4 5 voies bistable série BASIC*. Avec bobines 230 Vac 3,5 VA et connecteurs en plastique

La livraison comprend :

• Électrovanne bistable 1/4 5/2 1/4 5/2
• 2 bobines 230 Vac 3,5 VA
• 2 connecteurs en plastique taille 22

Spécifications techniques :

• Fabricant Metal Work
• Numéro de pièce : Metal Work: ELPN 1/4 5/2 Code BIS : 7091021200
• Type de filetage : G 1/4
• Monostable bar: 1 à 10
• Température de fonctionnement : -10 ÷ +60 °C
• Diamètre nominal mm : 7,5
• Conductance C Nl/min - bar: 264.26
• Rapport critique b bar/bar: 0,27
• Débit à 6 bar ΔP 0.5 bar Nl/min : 750
• Débit à 6 bar ΔP 1 bar Nl/min : 1100
• TRA/TRR monostable à 6 bar ms : 19/45
• TRA/TRR bistable à 6 bar ms : 21/21
• Tolérances de tension % : -10 ÷ +15
• Classe de isolation: F 155
• Fluide : air filtré sans lubrification.
• Tension nominale : 220-230 Vac
• Puissance nominale : 3,5VA

a) Corps du vanne: aluminium anodisé
b) Contrôleur / Embout : plastique
c) Glissière : aluminium nickelé chimiquement
d) Entretoises : plastique
e) Joints : NBR
f) Pistons : Hostaform
g) Joints de piston : NBR
h) Ressorts : acier spécial
i) Opérateur : tube en laiton - noyau en acier inoxydable

Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.a

* Série de base : Le corps est en aluminium anodisé (non peint) et les commandes sont en technopolymère gris foncé. Les vannes BASIC peuvent être assemblées avec des accessoires d'autres familles de vannes, en particulier avec des bobines de 22 mm, des orifices de 8 mm et les connecteurs correspondants, des bases modulaires et les connecteurs multi-positions des vannes de la série 70.
