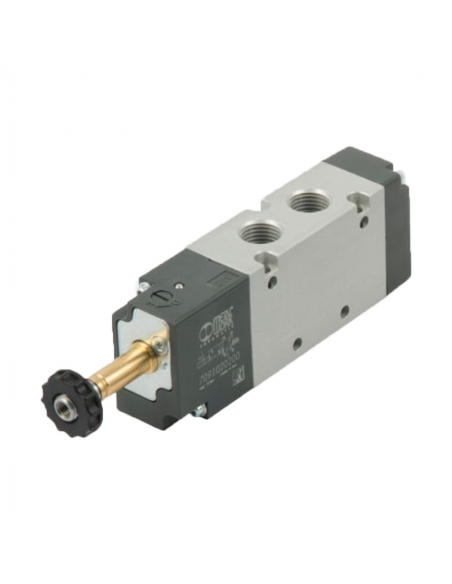

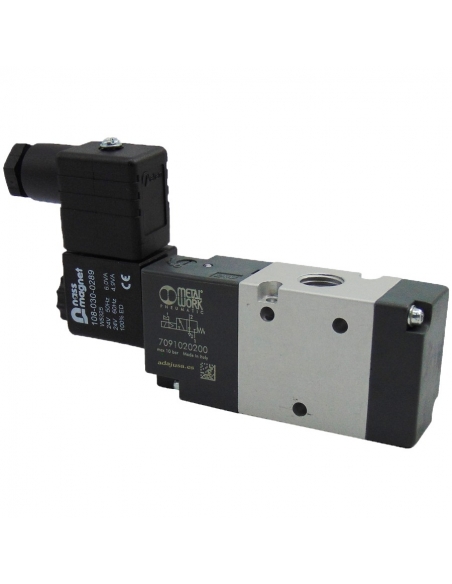

Electrovanne 1/4 3/2 monostable NC 24 Vac BASIC - Metal Work

Electrovanne pneumatique 1/4 3 voies NC (normalement fermée) série BASIC*. Il bloque le flux d'air lorsqu'il n'est pas activé et permet le flux d'air lorsque sa commande est activée. Avec bobine 24 Vac 3,5 VA et connecteur en plastique

La livraison comprend :

• Electrovanne 1/4 3/2 moestable NC
• Bobine 24 Vac 3,5 VA
• Connecteur en plastique taille 22

Spécifications techniques :

• Fabricant Metal Work
• Référence : Metal Work: ELPN 1/4 3/2 MON NC Code : 7091020200
• Type de filetage : G 1/4
• Mono-stable bar: 2.5 à 10
• Température de fonctionnement : -10 ÷ +60 °C
• Diamètre nominal mm : 7,5
• Conductance C Nl/min - bar: 264.26
• Rapport critique b bar/bar: 0,27
• Débit à 6 bar ΔP 0.5 bar Nl/min : 750
• Débit à 6 bar ΔP 1 bar Nl/min : 1100
• TRA/TRR monostable à 6 bar ms : 19/45
• TRA/TRR bistable à 6 bar ms : 21/21
• Tolérances de tension % : -10 ÷ +15
• Classe de isolation: F 155
• Fluide : air filtré sans lubrification.
• Tension nominale : 24 Vac
• Puissance nominale : 3,5VA

a) Corps du vanne: aluminium anodisé
b) Contrôleur / Embout : plastique
c) Glissière : aluminium nickelé chimiquement
d) Entretoises : plastique
e) Joints : NBR
f) Pistons : Hostaform
g) Joints de piston : NBR
h) Ressorts : acier spécial
i) Opérateur : tube en laiton - noyau en acier inoxydable

Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.a

* Série de base : Le corps est en aluminium anodisé (non peint) et les commandes sont en technopolymère gris foncé. Les vannes BASIC peuvent être assemblées avec des accessoires d'autres familles de vannes, en particulier avec des bobines de 22 mm, des orifices de 8 mm et les connecteurs correspondants, des bases modulaires et les connecteurs multi-positions des vannes de la série 70.
