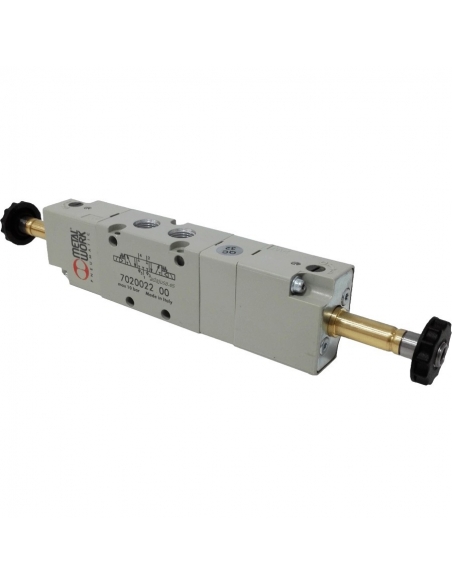

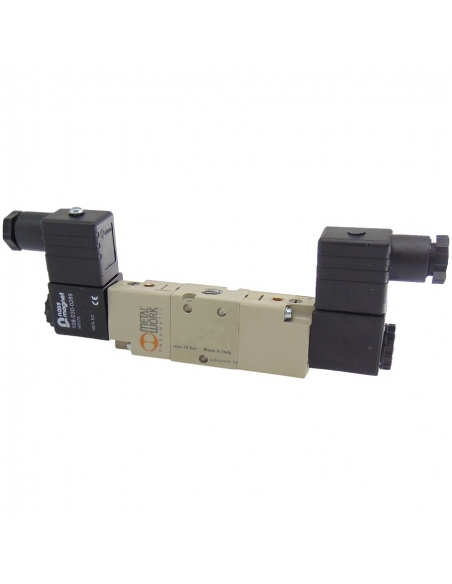

Électrovanne 1/4 5/3 échappement assisté fermetures 110Vac - Metal Work

Electrovannes 1/4" 5 voies et 3 positions, assistées, centres d'échappement ouverts, corps métallique, pour applications pneumatiques à usage industriel ou général, l'application la plus courante est la commande de vérins double effet.

L'électrovanne a 3 positions avec 2 bobines, si une bobine est alimentée, le cylindre avance, si les deux bobines sont laissées sans tension, le cylindre sera sans pression pneumatique à travers l'une de ses entrées, avec laquelle le cylindre cesse d'exercer une force et si l'autre bobine est alimentée, le cylindre est ramassé.

La fourniture comprend :

• Électrovanne 1/4 5/3 échappement assisté centre

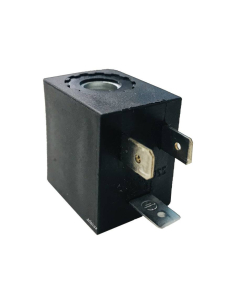

• 2 bobines 110Vac 3.5VA

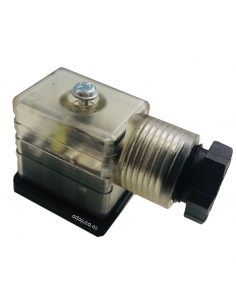

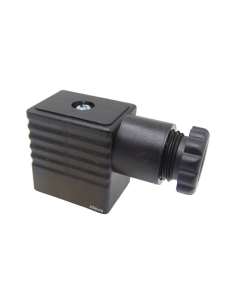

• 2 connecteurs T22

Les caractéristiques:

• Fournisseur : Metal Work
• Référence électrovanne : 7020022500 - SOV 36 SES OC
• Pression de service : 1 ÷10 bar
• Pression d'assistance minimale : 2,5 bar
• Température de fonctionnement : -10 ÷ +60
• Diamètre nominal : 7,5 mm
• Conductance C Nl/min bar : 264,26
• Rapport critique b bar/bar : 0,27
• Débit à 6 bar ΔP 0,5 bar Nl/min : 750
• Débit à 6 bar ΔP 1 bar Nl/min:1100
• TRA/TRR monostable à 6 bar ms : 19/45
• TRA/TRR bistable à 6 bar ms : 21/21
• Tension selon bobines : 12 ; 24 VCC - 24 ; 110 ; 220V CA 50/60Hz
• Tolérances de tension % : -10 ÷ +15
• Tension : 110 Vac
• Puissance : 3,5 VA

Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.
