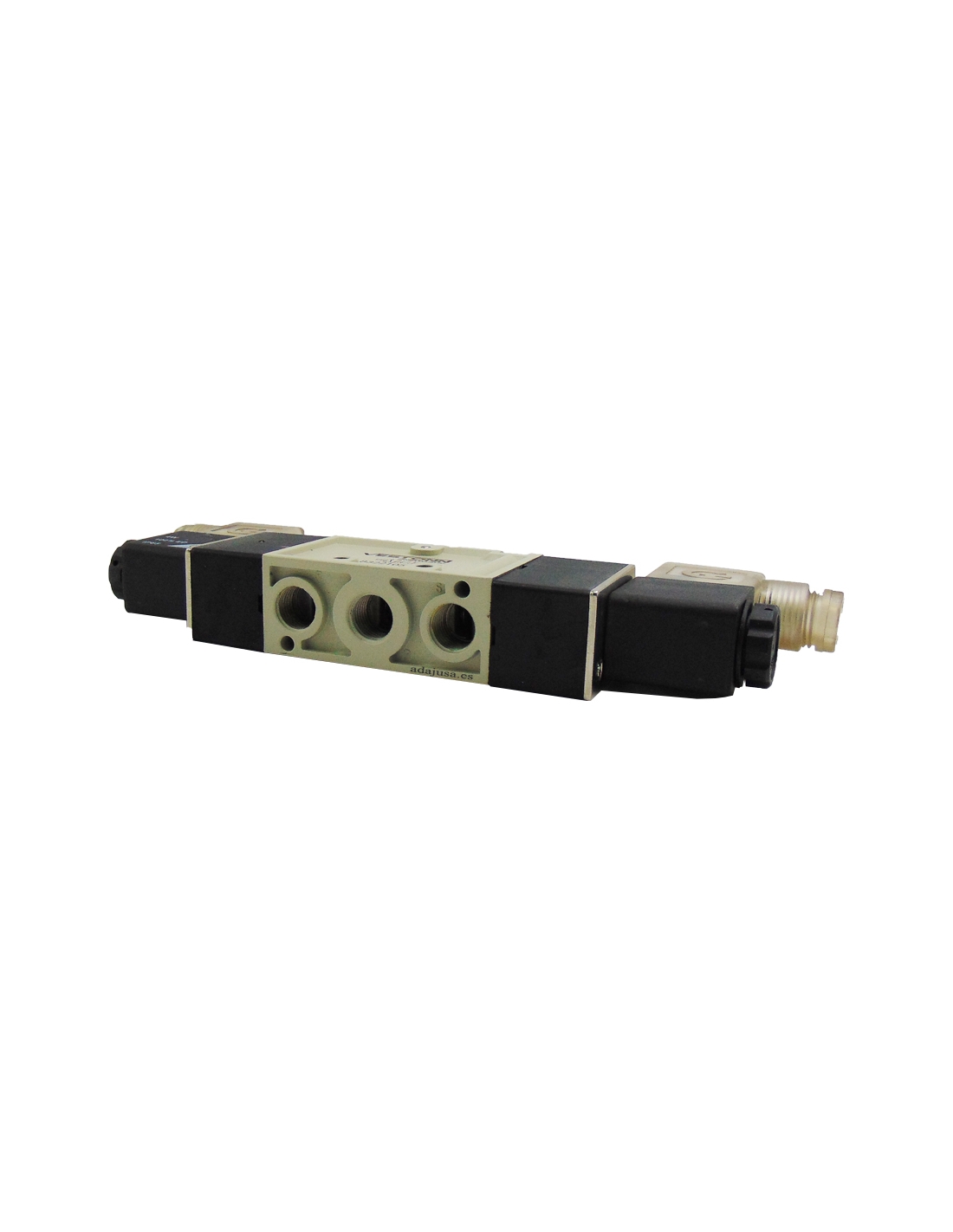

Électrovanne 1/4 5 voies bistable T3 230Vca

68,09 € TTC

56,27 € HT

Electrovanne pneumatique bistable 1/4" 5 voies, tension de fonctionnement 230Vac.

Gros débit, échappements filetés 1/4", corps en aluminium, bobine taille 22 et connecteur éclairé par LED. Il fonctionne à l'air sans lubrification.

Référence : 8322105200

Schéma pneumatique électrovanne bistable 5 voies


Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.

Pas encore de questions, laissez les premières !


Electrovanne pneumatique bistable 1/4 5 voies, avec bobines 220Vac. Pour le contrôle des vérins à double effet dans les applications générales et industrielles. Cette électrovanne assure un grand débit de passage d'air et son échappement, toutes les voies sont filetées au 1/4". Equipée de bobines 22mm avec un noyau Ø9mm et connecteur lumineux.

L'électrovanne a un entraînement manuel, une commande par bouton-poussoir ou un verrouillage.

L'électrovanne a 2 positions stables, avec 2 bobines, si l'une des bobines est activée, le vérin agit, et reste actionné même si la tension de la bobine disparaît, pour que le vérin passe en position repos, l'autre bobine doit être activée , il restera en position de repos même si la tension dans la bobine disparaît.

La fourniture de l'électrovanne comprend :

  • 1 Electrovanne 1/4-5/2 bistable.
  • 2 Bobines 220Vac 4VA.
  • 2 Connecteur lumineux 22mm.

Caractéristiques techniques:

  • Référence électrovanne : 8322105200
  • Fournisseur : Vestonn
  • Tapez : 4V320-08.
  • Type de filetage : G 1/4".
  • Type de filetage d'échappement : G 1/4".
  • Configuration : bistable 5 voies.
  • Tension bobine : 220Vac ±15%.
  • Puissance bobine : 4VA.
  • Degré de protection : IP65 (DIN40050).
  • Température nominale du serpentin : Classe B
  • Type de fluide : Air sous pression, filtrage minimum 40μm.
  • Lubrification : Pas nécessaire.
  • Pression de service de l'électrovanne : 1,5 à 8 bar.
  • Pression maximale : 15 bars.
  • Pression de service minimale : 2 bars.
  • Température de travail : -20ºC à 70ºC.
  • Surface utile : 25 mm2.
  • Coefficient de débit : CV=1,4 ; Kv=1 211
  • Débit à 6 bar Δp 1 bar : 1350 Nl/min.
  • Temps d'activation : 0,05 s.
  • nombre de cycles par seconde : 4.
  • Activation manuelle : Oui.
  • Poids : 400g.

Dimensions électrovanne 1/4 AirTac

Courbes de débit de l'électrovanne 4V308
Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
