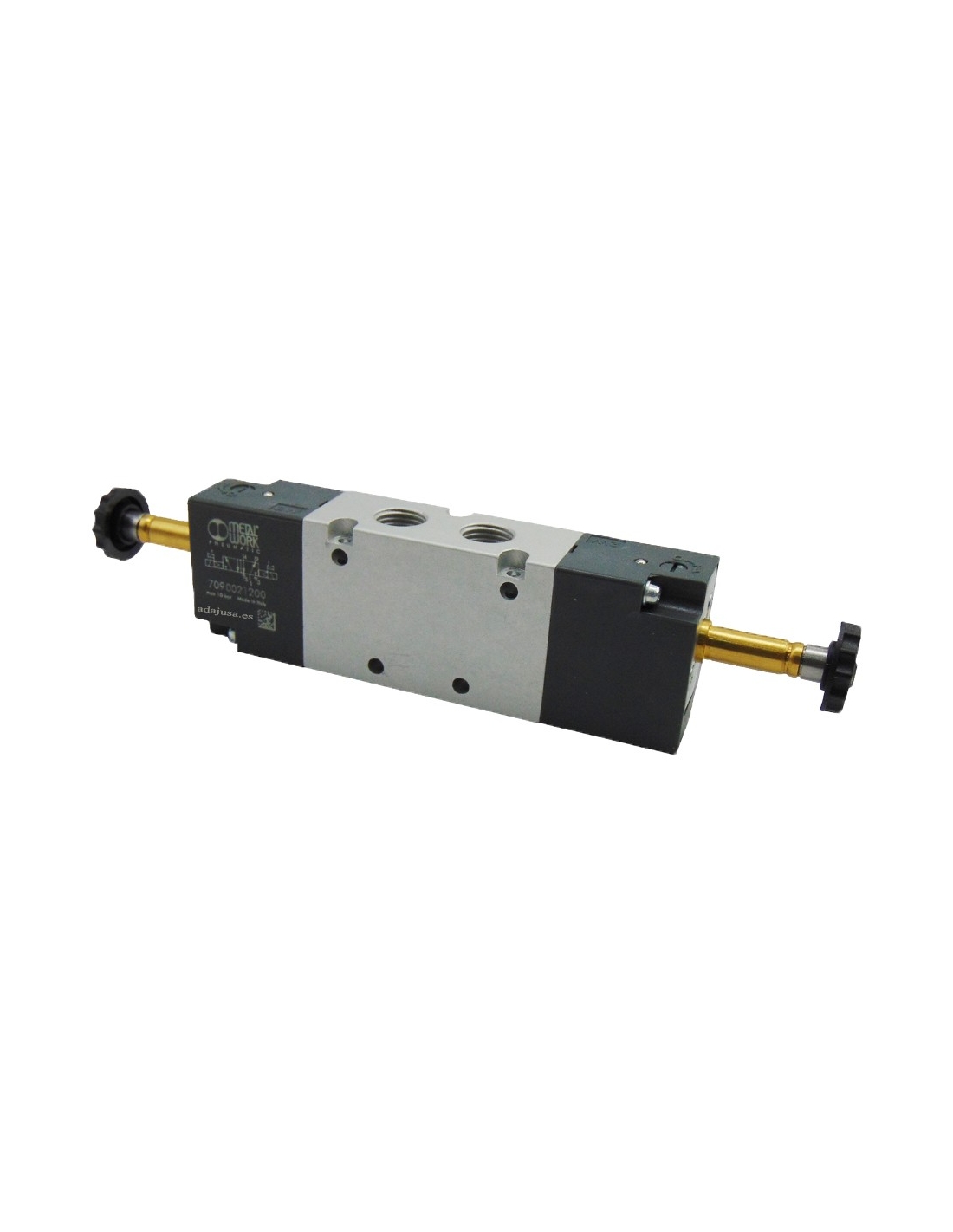

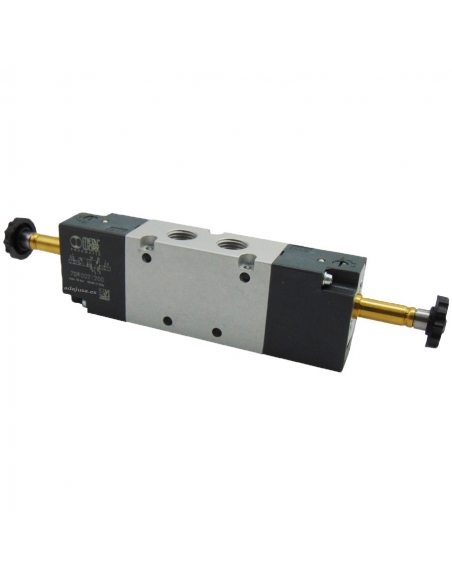

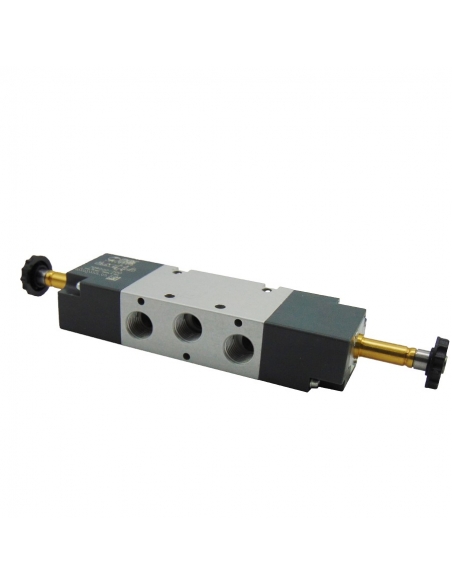

Electrovanne 1/8 5/2 bistable BASIC - Metal Work

Electrovanne pneumatique bistable 1/8 5 voies. Bobine et connecteur non inclus.

Caractéristiques techniques:

• Fabricant: Metal Work
• Référence Metal Work : ELPN 1/8 5/2 BIS. Code : 7090021200
• Type de filetage : G 1/8"
• Barre monostable : 1 à 10
• Température de fonctionnement °C : -10 ÷ +60
• Diamètre nominal mm : 5
• Conductance C Nl/min bar : 121,43
• Rapport critique bbar/bar : 0,32
• Débit à 6 bar ΔP 0,5 bar Nl/min : 400
• Débit à 6 bar ΔP 1 bar Nl/min : 550
• TRA/TRR monostable à 6 bar ms : 15/35
• TRA/TRR bistable à 6 bar ms : 20/20
• Tolérances de tension % : -10 ÷ +15
• Classe d'isolation : F155
• Fluide : Air filtré sans lubrification.

a) Corps de vanne : aluminium anodisé
b) Contrôleur / Capuchon : Plastique
c) Glissière : aluminium chimiquement nickelé
d) Entretoises : plastique
e) Joints : NBR
f) Pistons : forme Hosta
g) Joints de piston : NBR
h) Ressorts : acier spécial
i) Opérateur : tube laiton - âme inox



Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation. un

* Série Basic : Le corps est en aluminium anodisé (non peint) et les commandes sont en technopolymère gris foncé. Les vannes BASIC peuvent être assemblées avec des accessoires d'autres familles de vannes, notamment avec des tiroirs de 22 mm, un orifice de 8 mm et les connecteurs associés, des bases modulaires et les connecteurs multipositions des vannes de la série 70.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
