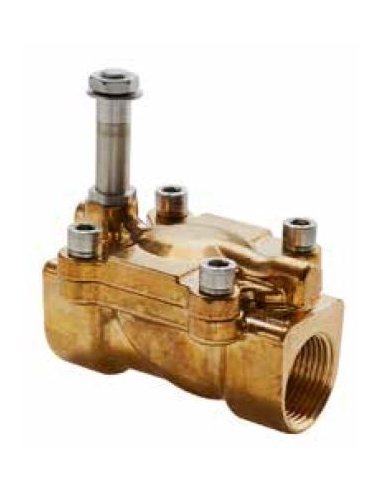

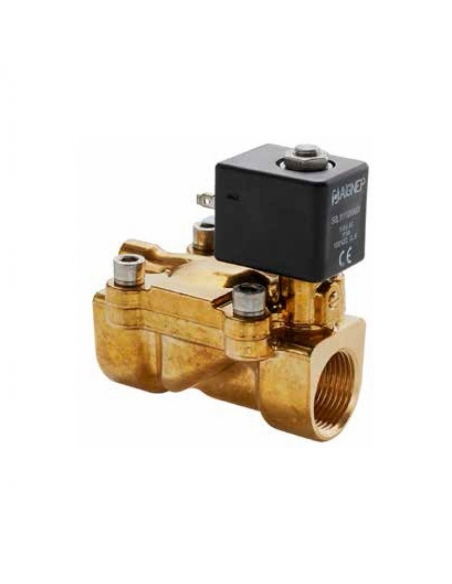

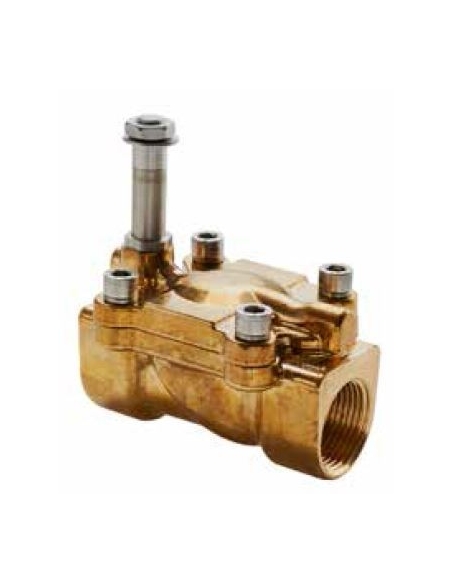

Electrovanne fluides 1/4 2/2 fermé 24Vcc 8W actionnement indirect

Electrovanne 1/4, 2 voies à membrane , normalement fermée (NC), avec bobine 24Vdc 8W, pour utilisation avec fluides ou air, commande indirecte. Corps en laiton et commande de bobine en acier inoxydable.

Diamètre du pas : 10 mm

Dans ce type d'électrovannes à actionnement indirect, il doit y avoir une petite différence de pression entre l'entrée et la sortie pour que cela fonctionne correctement.

La pression de service maximale est de 25 bar et la différence de pression (ΔP bar) doit être d'au moins 0,15 bar.

L'électrovanne est normalement fermée, c'est-à-dire que sans tension dans la bobine, le fluide ou l'air sera interrompu à travers l'électrovanne, lorsque la bobine est alimentée, le flux de fluide ou d'air se produira.

Les fluides avec lesquels cette électrovanne peut fonctionner sont :

• Air.
• Des gaz inertes.
• Eau (température maximale 75ºC).
• Huiles minérales.
• Diesel.
• essence

La fourniture comprend :

• Electrovanne 1/4" 2/2 NF.

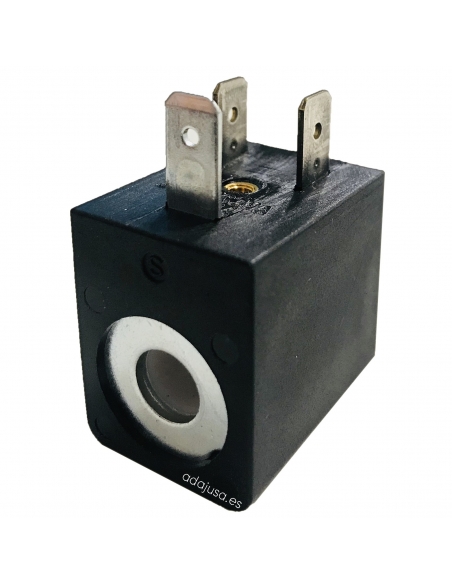

• Bobine 24Vdc taille 30.
• Connecteur taille 30.

Caractéristiques techniques:

• Fabricant: Aignep
• Type d'entraînement : entraînement indirect.
• Taille du filetage : 1/4".
• nombre de voies : 2.
• nombre de postes : 2.
• Configuration : 2/2 fermé (NF).
• Corps : Laiton.
• Tension bobine : 24 Vdc.
• Puissance de la bobine : 8W.
• Taille de la bobine : 30 mm
• Tube de guidage, noyaux et ressort : Acier inoxydable.
• Type de joint : NBR.
• Type de fluides : Air sous pression, eau (max. 75ºC), huiles minérales, diesel, mazout.
• Pression maximale : 25 bars.
• Taille ISO 228 : 1/4".
• diamètre du pas : 10 mm.
• Viscosité maximale du fluide (cSt) : 25.
• Coefficient de vanne (Kv) : 1,88 m³/h.
• Différence de pression minimale (ΔP bar) : 0,15 bar.
• Différence de pression maximale (ΔP bar) : 0,15 - 25 bar.
• Température de fonctionnement de l'électrovanne : -10ºC à +80ºC.
• Température du fluide : -10ºC à +90ºC.
• Installation : Jamais avec la bobine vers le bas.

Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
