Electrovalvula fluidos 1/8 2/2 cerrada accionamiento directo 12Vcc 6,5W - adajusa
Electrovanne fluides 1/8 2/2 fermeture...
Bobina electrovalvula 12Vcc 6,5 W T22 diametro 10 - adajusa
Connecteur d'électrovanne taille 22
Electrovalvula fluidos 1/8 2/2 cerrada accionamiento directo 12Vcc 6,5W - adajusa
Electrovanne fluides 1/8 2/2 fermeture actionnement indirect 12Vcc 6,5W D.1,5
Bobina electrovalvula 12Vcc 6,5 W T22 diametro 10 - adajusa
Connecteur d'électrovanne taille 22

Electrovanne fluides 1/8 2/2 fermeture actionnement indirect 12Vcc 6,5W D.1,5

23,05 € TTC

19,05 € HT

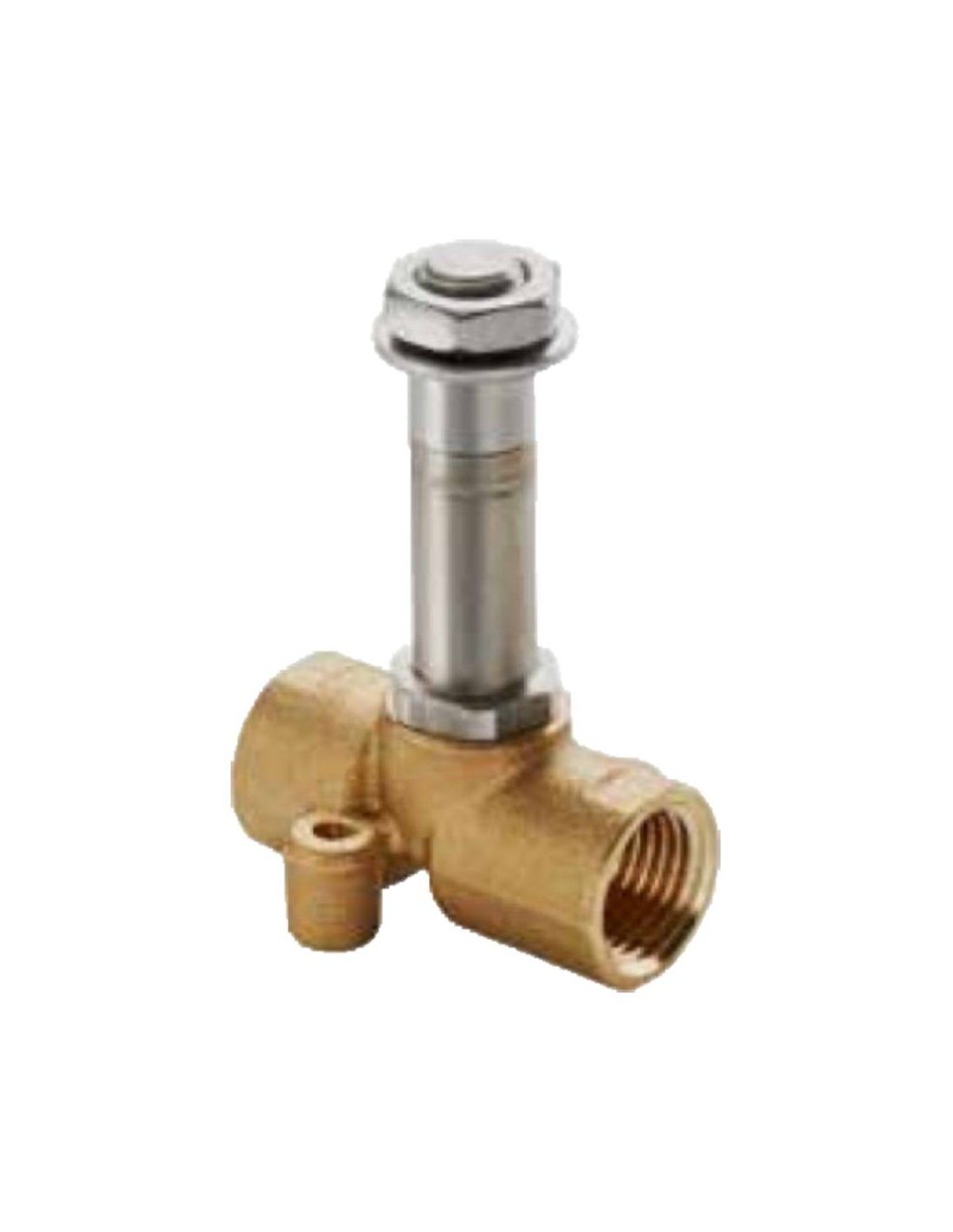

Electrovanne pour la domotique , le contrôle des fluides ou process, avec filetage 1/8", corps en laiton. Electrovanne à entraînement direct, 2 voies fermée (NF), diamètre actionneur pour bobine 10mm. Diamètre de passage : 1,5 mm

Bobine pour électrovanne taille 22mm, tension 12Vdc., avec une consommation de 6,5W, pour noyaux d'un diamètre de 10mm. Connecteur taille 22.

pression max. 21,1 bars. Pression mini : 0 bar.

Fluides :

  • Air.
  • Gaz inerte.
  • Eau (max. 75ºC).
  • Huiles minérales.
  • Diesel.

Schéma pneumatique électrovanne commande directe 2/2

Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.

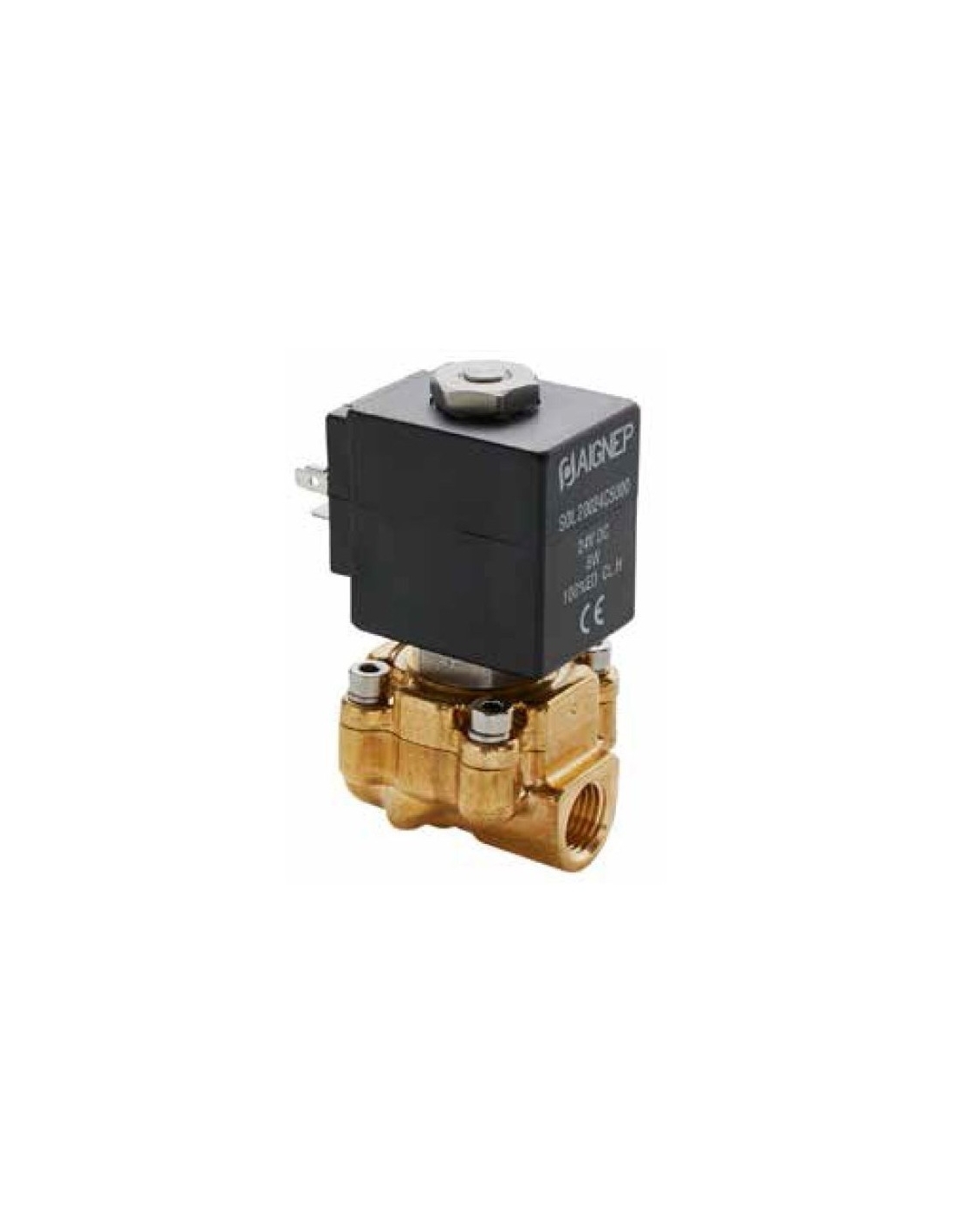

Electrovanne 1/8" à prise directe , 2 voies, normalement fermée (NF), pour fluides ou air, commande indirecte. Corps en laiton et bobine de commande en inox. Diamètre de passage : 1,5 mm

Bobine pour électrovanne taille 22mm, tension 12Vdc., avec une consommation de 6,5W, pour noyaux d'un diamètre de 10mm.
Dans ce type de vanne, le noyau mobile, assemblé avec un joint d'étanchéité, est celui qui s'ouvre et se ferme directement sur l'orifice de l'électrovanne. Lorsque la bobine n'est pas active, le piston ferme le passage de l'électrovanne, empêchant l'écoulement des fluides. Lorsque nous appliquons une tension à la bobine, nous créons un champ magnétique et faisons en sorte que le noyau mobile ouvre le trou, permettant au fluide de passer à travers. Lorsque l'on cesse d'exciter la bobine, le noyau mobile, par l'intermédiaire du ressort dont il est muni, revient à la position initiale.

Ce type d'électrovannes peut s'ouvrir à partir de 0 bar.

Les plages de pression de travail sont :

  • Différence de pression minimale entre l'entrée et la sortie (ΔP bar) : 0 bar.
  • Différence de pression maximale entre l'entrée et la sortie (ΔP bar) :
    • Avec un coil de taille 22mm de 6.5W : 21.1 bar.
    • Avec bobine taille 22mm de 7.5VA : 26 bar.
    • Avec bobine taille 30mm de 8W : 40 bar.
    • Avec bobine taille 30mm de 11VA : 40 bar.
  • Pression maximale admissible : 40 bar

L'électrovanne est normalement fermée, c'est-à-dire que sans tension dans la bobine, le fluide ou l'air sera interrompu à travers l'électrovanne, lorsque la bobine est alimentée, le flux de fluide ou d'air se produira.

La fourniture comprend :

  • Electrovanne 1/8" 2/2 NF.
  • Bobine 12Vdc 6.5W taille 22.
  • Connecteur taille 22.


Les fluides avec lesquels cette électrovanne peut fonctionner sont :

  • Air.
  • Des gaz inertes.
  • Eau (température maximale 75ºC).
  • Huiles minérales.
  • Diesel.
  • essence

Caractéristiques techniques:

  • Fabricant: Aignep
  • Type d'entraînement : Entraînement direct
  • Taille du filetage : 1/8".
  • nombre de voies : 2.
  • nombre de postes : 2.
  • Configuration : 2/2 fermé (NF).
  • Diamètre de l'axe de l'opérateur (pour bobine) : 10 mm.
  • Corps : Laiton.
  • Tube de guidage, noyaux et ressort : Acier inoxydable.
  • Type de joint : NBR.
  • Type de fluides : Air sous pression, eau (max. 75ºC), huiles minérales, diesel, mazout.
  • Pression maximale : 21,1 bars.
  • Taille ISO 228 : 1/8".
  • diamètre du pas : 1,5 mm.
  • Viscosité maximale du fluide (cSt) : 25.
  • Coefficient de vanne (Kv) : 0,06 m³/h.
  • Différence de pression minimale (ΔP bar) : 0 bar.
  • Différence de pression maximale (ΔP bar) : 21,1 bar
  • Température de fonctionnement de l'électrovanne : -10ºC à +80ºC.
  • Température du fluide : -10ºC à +90ºC.

Dimensions électrovanne 1/8 2/2 commande directe
Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
