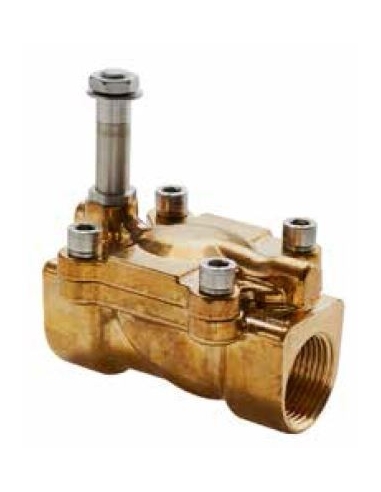

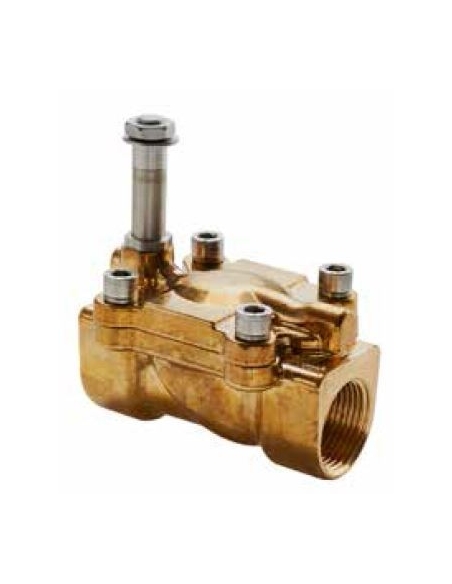

Electrovanne fluides 3 3/4 2/2 fermée 12Vcc 8W actionnement indirect D.18

Électrovanne vanne à membrane 3/4", 2 voie, normalement fermée fermée (NC), avec bobine 12Vdc 8W, pour utilisation avec des fluides ou de l'air, à commande indirecte. Corps en laiton et poignée en acier inoxydable.

Diamètre d'écoulement : 18 mm

Dans ce type d'électrovannes, à commande indirecte, il doit y avoir une faible différence de pression entre l'entrée et la sortie pour que l'électrovanne fonctionne correctement.

La pression maximale de service est de 18 bar et la pression différentielle (ΔP bar) doit être d'au moins 0,15 bar.

L'électrovanne est normalement fermée, c'est-à-dire qu'en l'absence de tension sur la bobine, le fluide ou l'air est interrompu par l'électrovanne ; lorsque la bobine est alimentée, le fluide ou l'air passe.

Les fluides avec lesquels cette électrovanne peut fonctionner sont les suivants :

• L'air.
• Gaz inertes.
• Eau (température maximale de 75ºC).
• Huiles minérales.
• Gazole.
• Mazout.

La fourniture comprend :

• Électrovanne 3/4" 2/2 NC.

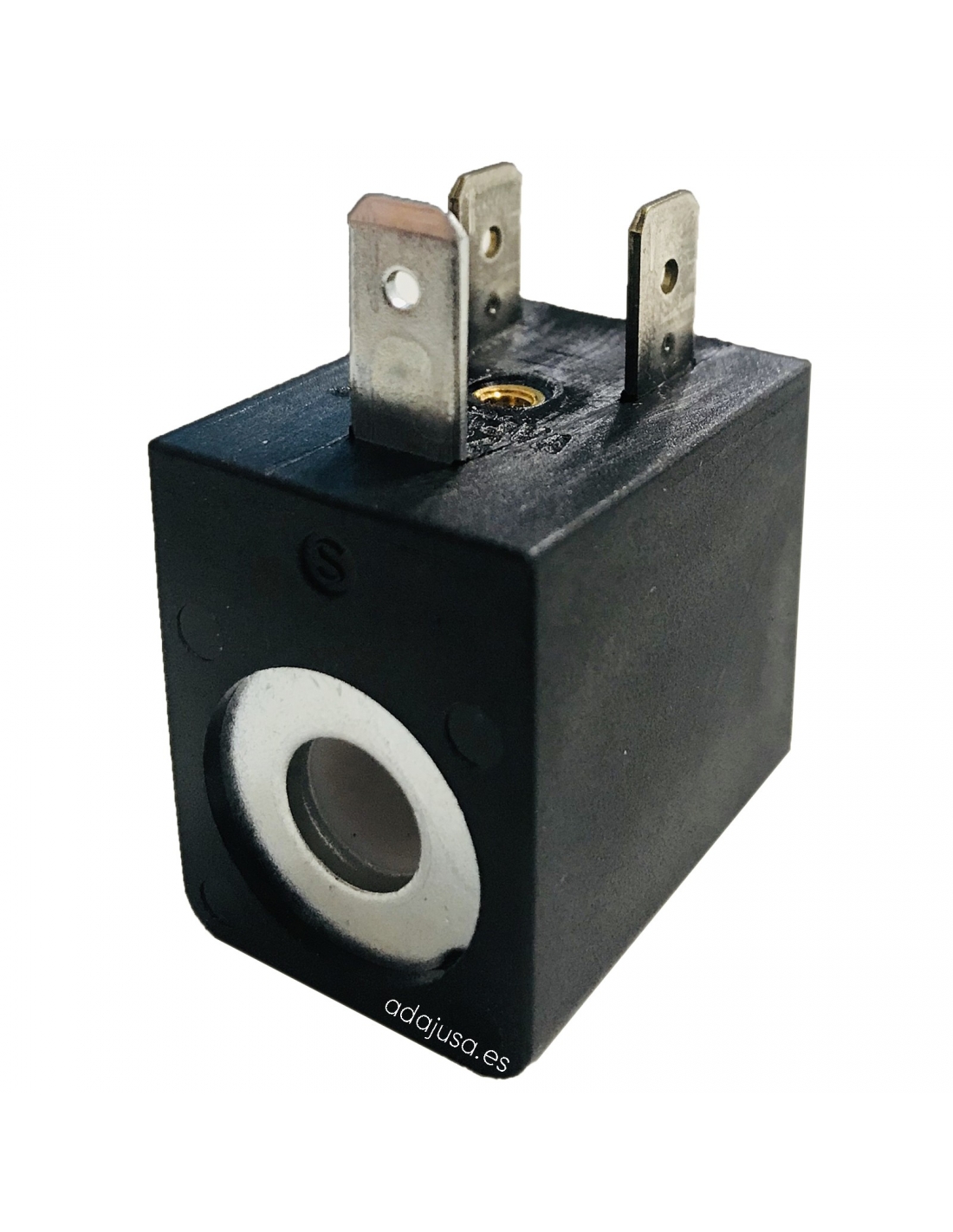

• Bobine 12Vdc taille 30.
• Connecteur taille 30.

Caractéristiques techniques :

• Fabricant : Aignep
• Type de commande : actionnement indirect.
• Taille du filetage : 3/4".
• nombre de voie: 2.
• nombre de positions : 2.
• Configuration : 2/2 fermée (NC).
• Corps : laiton.
• Tension de la bobine : 12 Vdc.
• Puissance de la bobine : 8W.
• Taille de la bobine : 30mm
• Tube de guidage, noyaux et ressort : acier inoxydable.
• Type de joint : NBR.
• Type de fluides : Air sous pression, eau (max. 75ºC), huiles minérales, diesel, fuel.
• Pression maximale : 18 bar.
• Taille ISO 228 : 3/4".
• diamètre d'écoulement : 12 mm.
• Viscosité maximale du fluide (cSt) : 25.
• Coefficient de vanne (Kv) : 2,90 m³/h.
• Pression différentielle minimale (ΔP bar) : 0,15 bar.
• Pression différentielle (OPD) : 0,15 bar - 18 bar
• Température de fonctionnement de l'électrovanne : -10ºC à +80ºC.
• Température du fluide : -10ºC à +90ºC.
• Installation : jamais avec la bobine vers le bas.

Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes"
