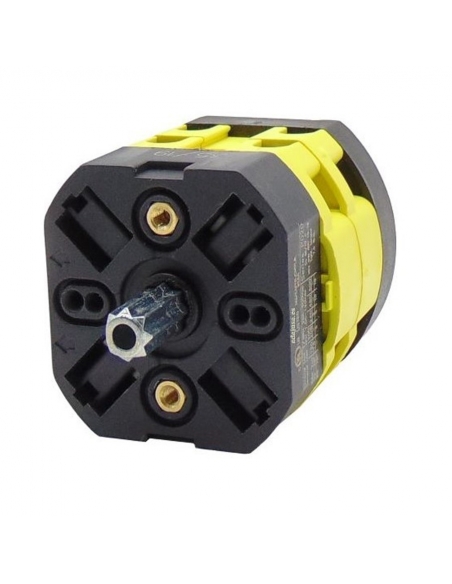

Interrupteur à came 3 pôles 80A - Giovenzana

Interrupteur à cames triphasé 80A pour charges inductives (moteurs électriques) et commande générale. Bouton rotatif à 90º avec deux positions 0-1.

Cette série de commutateurs rotatifs a été fabriquée conformément aux normes européennes et internationales les plus strictes (IEC/EN 60947-3, UL508), ce qui leur permet de répondre à toutes les exigences de sécurité.

Montage par fixation sur panneau (panneau arrière), degré de protection IP-20 sur bornes, contacts autonettoyants et marquage laser indélébile. Corps en matériau auto-extinguible UL94 VO.

Caractéristiques:

• Marque : Giovenzana.
• Référence fournisseur : C0800003R.
• nombre de pôles : 3.
• Tension nominale Ue : 690V.
• Intensité nominale Ie (AC21A) : 80A.
• Pouvoir de coupure nominal : 10 kA.
• Nombre de manœuvres/heures : 120.
• Durabilité mécanique : 1.000.000 manœuvres.
• Montage encastré.
• Degré de protection :
• Contrôles de type 1-4-4X : IP-65.
• Commandes avec levier uniquement : IP-40.
• Bornes : IP-20.
• Normes : CE ; CEI 60947; CEI60204; UL508 CSA 22.2 n° 14

Tableau des intensités et puissances d'utilisation :

• Catégorie d'utilisation AC-21A : 80A.
• Catégorie d'utilisation AC-22A : 80A.
• Catégorie d'utilisation AC-23A :
• Moteurs monophasés standards 230Vac : 35A - 6,5kW.
• Moteurs triphasés standard 230Vac : 35A - 11kW.
• Moteurs triphasés standard 400Vac : 32A - 18,5kW.
• Catégorie d'utilisation AC-3 :
• Moteurs monophasés standards 230Vac : 30A - 5,5kW.
• Moteurs triphasés standard 230Vac : 27A - 9kW.
• Moteurs triphasés standards 400VAC : 27A - 15kW.
• Catégorie d'utilisation DC-21A (courant continu) :
• Petite surcharge 50V (1 phase) : 32A.
• Catégorie d'utilisation DC-22A (courant continu) :
• Charge mixte 30V (1 phase) : 25A.

Montage:

Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.
