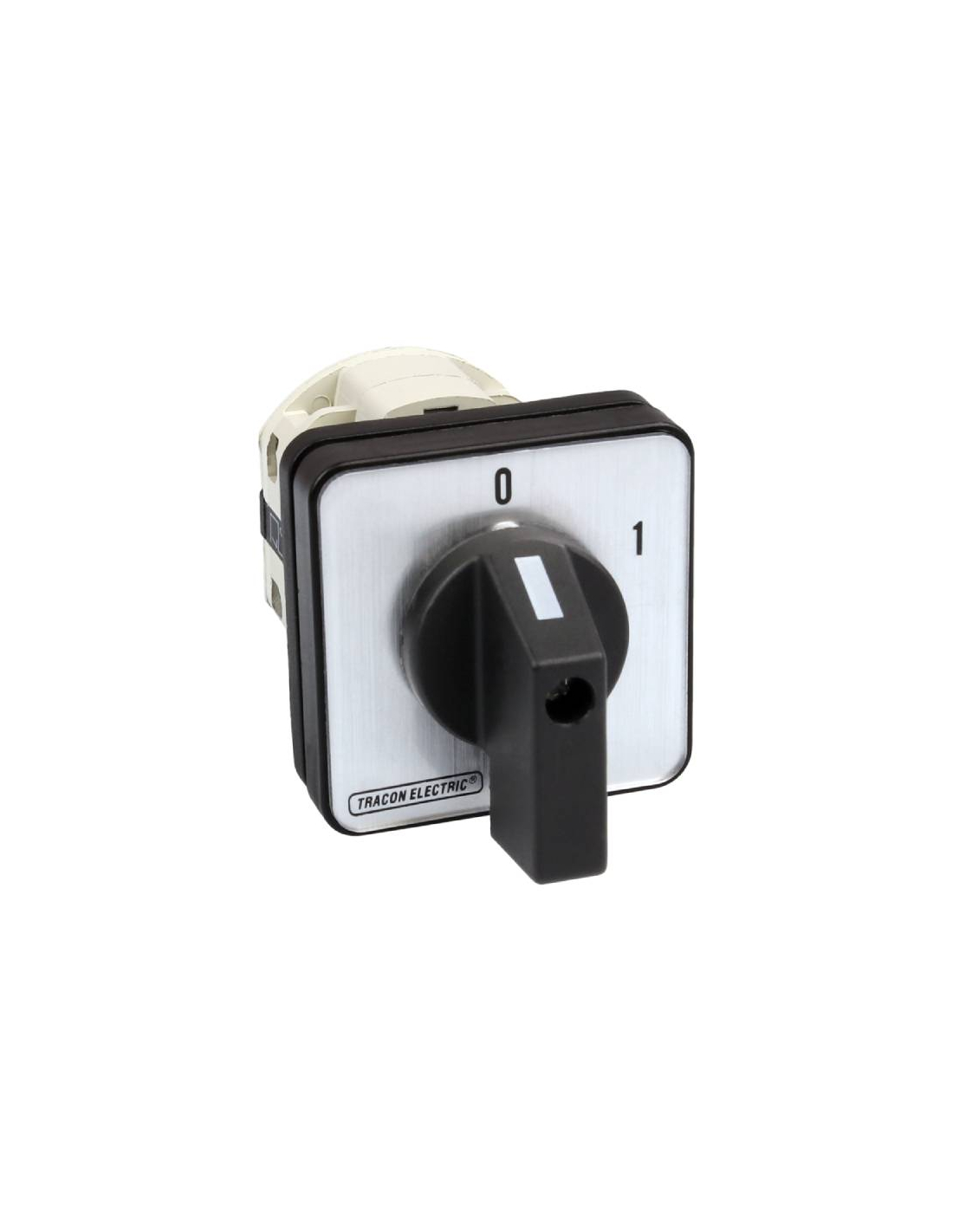

Interrupteur à came tétrapolaire ON-OFF, 4 pôles 32A pour charges inductives (moteurs électriques) et commande générale. Commande rotative à 60º, avec deux positions 0-1. Plaque de taille 64x64mm en poignée grise et noire. Cet interrupteur permet de démarrer des moteurs jusqu'à une puissance maximale de 11kW 400Vac.
Cette série de commutateurs rotatifs a été réalisée conformément aux normes EN 60947-1, EN 60947-3, EN 62321, ce qui leur permet de répondre à toutes les exigences de sécurité. Montage encastré avec indice de protection IP-42.
Caractéristiques techniques :
- Fabricant/fournisseur : TRACON
- Référence : TK-326/4
- Nombre de pôles : 4
- Tension d'alimentation : 380-420 V
- Tension d'isolation nominale : 690 V
- Courant nominal : 32 A
- Nombre de manœuvres/heure : 100
- Durabilité mécanique : 300 000 manœuvres
- Durabilité électrique : 120 000 manœuvres
- Température ambiante : -5 à +55ºC
- Degré de protection : IP42
Tableau des intensités et puissances d'utilisation :
- Catégorie d'utilisation AC-21A 400V : 32A
- Catégorie d'utilisation AC-22A 400V : 32A
- Catégorie d'utilisation AC-23A 400V : 30A
- Catégorie d'utilisation AC-2 400V : 30A
- Catégorie d'utilisation AC3 400V : 22A
- Catégorie d'utilisation AC-4 400 V : 11A
- Catégorie d'utilisation AC-15 400V : 6A
- Catégorie d'utilisation DC-13 240 Vdc : 4A
- Catégorie de puissance nominale AC-23A 400V : 15 kW
- Catégorie de puissance nominale AC-2A 400V : 15 kW
- Catégorie de puissance nominale AC-3A 400V : 11 kW
- Catégorie de puissance nominale AC-4A 400V : 5,5 kW
L=54,8 mm ; A = 58 mm ; une = 64 mm ; b = 64 mm ; d=48mm
Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.
