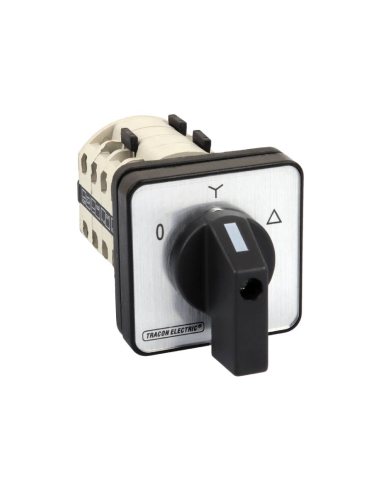

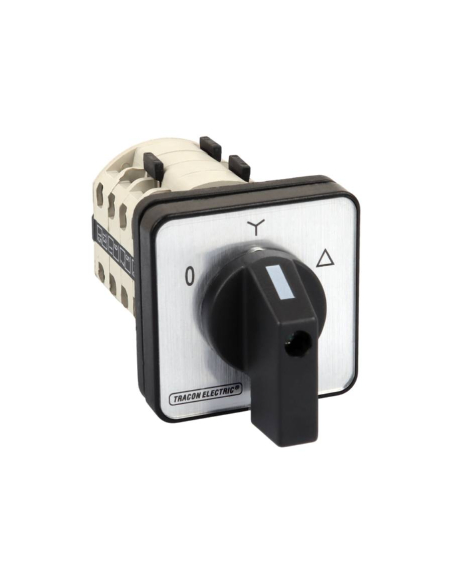

Interrupteur de démarrage étoile-triangle 25A pour moteurs électriques 10CV (7,5kW). Commande rotative à 60º avec trois positions 0-YD, plaque de taille 48x48mm en poignée grise et noire.
Cette série de commutateurs rotatifs a été fabriquée conformément aux normes EN 60947-1, EN 60947-3, EN 62321, ce qui leur permet de répondre à toutes les exigences de sécurité. Montage encastré avec indice de protection IP-42.
Caractéristiques techniques :
- Fabricant/fournisseur : TRACON
- Référence : TKM-25/C
- Nombre de pôles : 3
- Nombre d'étages : 4
- Tension d'alimentation : 380-420 V
- Tension d'isolation nominale : 690 V
- Courant nominal : 25A
- Nombre de manœuvres/heures : 150
- Durabilité mécanique : 500 000 manœuvres
- Durabilité électrique : 300 000 manœuvres
- Température ambiante : -5 à +55ºC
- Degré de protection : IP42
Tableau des intensités et puissances d'utilisation :
- Catégorie d'utilisation AC-21A 400V : 25A
- Catégorie d'utilisation AC-22A 400V : 25A
- Catégorie d'utilisation AC-23A 400V : 22A
- Catégorie d'utilisation AC-2 400V : 22A
- Catégorie d'utilisation AC3 400V : 15A
- Catégorie d'utilisation AC-4 400V : 6,5A
- Catégorie d'utilisation AC-15 400V : 5A
- Catégorie d'utilisation DC-13 240Vdc: 1,5A
- Catégorie de puissance nominale AC-23A 400V : 11 kW
- Catégorie de puissance nominale AC-2A 400V : 11 kW
- Catégorie de puissance nominale AC-3A 400V : 7,5 kW
- Catégorie de puissance nominale AC-4A 400V : 3 kW
L=70 mm ; A = 46 mm ; une = 48 mm ; b = 48 mm ; d=36mm
Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.
