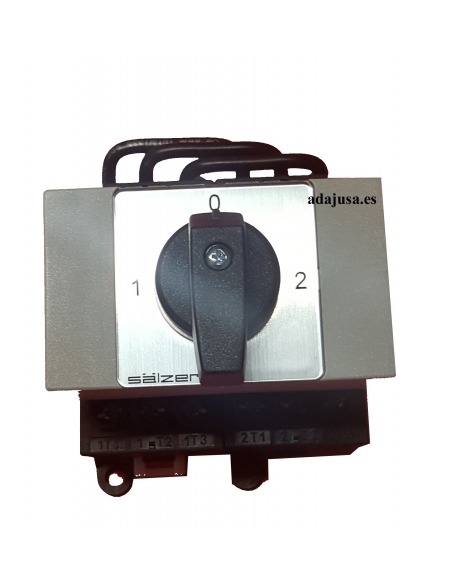

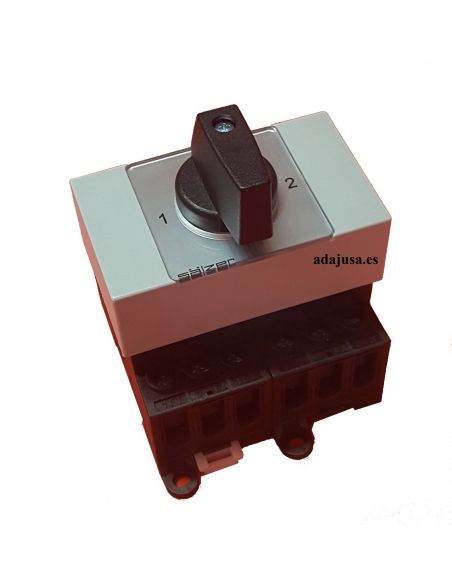

Interrupteur manuel 3 pôles 32A pour la commutation entre les lignes électriques, il peut être monté sur un coffret de distribution standard, le même que ceux utilisés pour les disjoncteurs et les différentiels, ainsi que sur un tableau.
Il commute entre les 2 entrées avec une sortie, cela permet de commuter entre deux lignes électriques, par exemple, entre générateur ou onduleur et ligne générale, ou entre générateur et onduleur.
S'il est utilisé dans des installations photovoltaïques, la commutation doit toujours être effectuée à la sortie du réseau en courant alternatif, il ne peut pas être utilisé en courant continu.
Il a 3 postes :
- Position 1 : Entrée 1 sélectionnée.
- Position 0 : Sortie isolée, sans connexion.
- Position 2 : Entrée 2 sélectionnée.
Raccordement monophasé :
- Entrée 1 : 1T1 et 1T3.
- Entrée 2 : 2T1 et 2T3.
- Sortie : L1 et L3.
Ligne tripolaire connectée :
- Entrée 1 : 1T1, 1T2 et 1T3.
- Entrée 2 : 2T1, 2T2 et 2T3.
- Sortie : L1, L2 et L3.
Attention : Ne retirez pas la connexion du cavalier à la sortie.
Principales caractéristiques techniques :
- Fabricant : Salzer .
- Référence : H226-71300-026M1.
- Courant nominal AC21A : 32A.
- Puissance maximale 230Vac (AC21A): 5,5 kW.
- Puissance maximale 400Vac (AC21A) : 11 kW.
- Type de courant : courant alternatif.
- Tension maximale d'utilisation (Ub) : 690Vac.
- nombre de pôles : 3.
- Pouvoir de coupure : 15kA.
- Diamètre maximum du câble de raccordement : 6mm².
- Type d'actionneur : poignée noire
- Dimensions frontal : 45x76mm.
- Degré de protection : IP30
- Température de travail : -25ºC à 40ºC.
- Normes : 60947-1, EN 60947-3, EN 60947-5-1, EN 60204-1.
