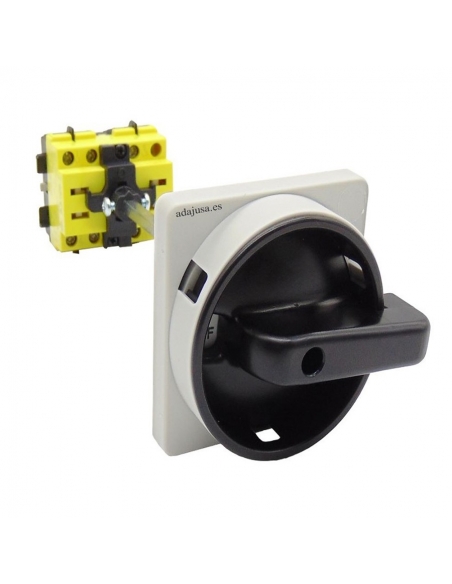

Interrupteur sectionneur triphasé noir 100A arbre inférieur de l'armoire 185mm - Giovenzana

Interrupteur sectionneur triphasé 100A pour charges inductives (moteurs électriques) et commande générale. Montage en fond d'armoire et pour commande rotative à 90º, avec deux positions 0-1. Plaque de montage en face avant 67x67mm, poignée grise et noire. Possibilité de blocage par cadenas.

Cette série de commutateurs rotatifs a été fabriquée conformément aux normes européennes et internationales les plus strictes (IEC/EN 60947-3, UL508), ce qui leur permet de répondre à toutes les exigences de sécurité.

Montage en fond d'armoire sur rail DIN, degré de protection IP-20 sur les bornes, contacts autonettoyants et marquage laser indélébile. Corps en matériau auto-extinguible UL94 VO.

Cet interrupteur triphasé convient aux moteurs triphasés jusqu'à 7,5kw connectés à 230Vac ou 11kw connectés à 400Vac.

La fourniture comprend :

• Montage en fond d'armoire électrique triphasée.
• Plastron 67x67mm gris - noir, montage sur panneau.
• joint axe 185mm

La fourniture ne comprend pas de cadenas.

Caractéristiques:

• Marque : Giovanni.
• Référence interrupteur : SE100003B
• Référence plaque avant : 321/0001
• Référence arbre 185mm : 20900010
• nombre de pôles : 3
• Tension nominale Ue : 690V.
• Courant nominal thermique ith : 100 A.
• Courant nominal Ie (AC21A) : 100A.
• Courant nominal Ie (AC22A) : 100A.
• Courant nominal Ie (AC23A):70A.
• Courant nominal Ie (AC3):60A.
• Pouvoir de coupure nominal : 10kA.
• Contacts : Ouverture lente à double interruption.
• Nombre de manœuvres/heures : 120.
• Durabilité mécanique : 100 000 opérations.
• Angle de manœuvre : 90º.
• Montage : Fond d'armoire sur rail DIN.
• Degré de protection:
  • Commandes de type 1-4-4X : IP-65.
  • Terminaux : IP-20.
• Normes : CE ; CEI60947 ; CEI60204 ; UL508 CSA 22.2 No.14

Tableau des intensités et puissances d'utilisation :

• Catégorie d'utilisation AC-21A : 100A.
• Catégorie d'utilisation AC-22A : 100A.
• Catégorie d'utilisation AC-23A :
• Moteurs triphasés 230Vac standards : 70A - 22kW.
• Moteurs triphasés 400Vac standards : 67A - 37kW.
• Utilisez la catégorie AC-3 :
• Moteurs triphasés 230Vac standards : 60A - 18,5kW.
• Moteurs triphasés 400VAC standards : 55A - 30kW.

Dimensions:

Montage:

Comme éléments supplémentaires, nous pouvons ajouter les références suivantes :

• Protection de borne 3 pôles (2 pièces) : GI20900003
