Sectionneur tripolaire 32A complet 48x48mm série SE - Giovenzana
Sectionneur tripolaire 32A complet 48x48mm série SE - Giovenzana

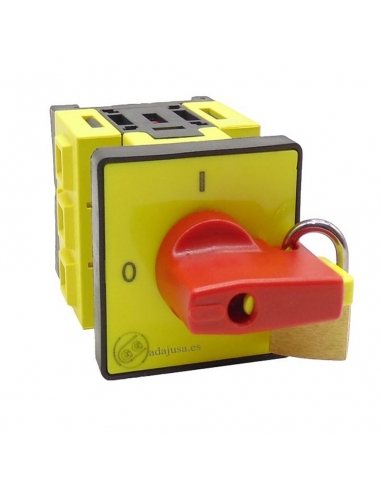

Interrupteur sectionneur 3 pôles 25A complet 48x48mm jaune manette rouge avec verrouillage série SE Giovenzana

24,85 € TTC

20,71 € HT

Interrupteur- sectionneur triphasé 25A , poignée rotative 48x48mm 90º 0-1, plaque jaune et poignée rouge avec serrure, fabriqué conformément aux normes européennes les plus strictes qui permettent le respect des exigences de sécurité.
Convient pour l'interruption, la connexion et la commutation de circuits électriques ainsi que le démarrage direct de moteurs et d'interrupteurs principaux dans des machines.

Référence : GISE1648043RB

Esquema interruptor seccionador trifasico

Image représentative à titre indicatif, l'article fourni correspondra aux spécifications indiquées



Interrupteur-sectionneur triphasé 25A pour charges inductives (moteurs électriques) et commande générale. Bouton rotatif à 90º avec deux positions 0-1. Plaque frontale jaune et poignée rouge avec serrure.

Cette série de commutateurs rotatifs a été fabriquée conformément aux normes européennes et internationales les plus strictes (IEC/EN 60947-3, UL508), ce qui leur permet de répondre à toutes les exigences de sécurité.

Montage sur panneau (face arrière), degré de protection IP-20 sur les bornes, contacts autonettoyants et marquage laser indélébile. Corps en matériau auto-extinguible UL94 VO.

Cet interrupteur triphasé convient aux moteurs triphasés jusqu'à 7,5kw connectés à 230Vac ou 11kw connectés à 400Vac.

La fourniture comprend :

  • Commutateur SE163003R
  • Commande frontale 004/0001

Attention, la fourniture ne comprend pas de cadenas.

Les caractéristiques:

  • Marque : Giovenzana.
  • Référence fournisseur : SE163003R .
  • nombre de pôles : 3.
  • Tension nominale Ue : 690V.
  • Courant nominal thermique ith : 32A.
  • Courant nominal Ie (AC21A) : 16A.
  • Courant nominal Ie (AC22A) : 25A.
  • Courant nominal Ie (AC23A):25A.
  • Courant nominal Ie (AC3):25A.
  • Pouvoir de coupure nominal : 10kA.
  • Contacts : Ouverture lente à double interruption.
  • Nombre de manœuvres/heures : 120.
  • Durabilité mécanique : 100 000 opérations.
  • Angle de manœuvre : 90º.
  • Montage encastré.
  • Degré de protection:
    • Commandes de type 1-4-4X : IP-65.
    • Terminaux : IP-20.
  • Normes : CE ; CEI60947 ; CEI60204 ; UL508 CSA 22.2 No.14

Tableau des intensités et puissances d'utilisation :

  • Catégorie d'utilisation AC-21A : 32A.
  • Catégorie d'utilisation AC-22A : 25A.
  • Catégorie d'utilisation AC-23A :
    • Moteurs triphasés 230Vac standards : 25A - 7,5kW.
    • Moteurs triphasés 400Vac standards : 25A - 11kW.
  • Utilisez la catégorie AC-3 :
    • Moteurs triphasés 230Vac standards : 22A - 7,5kW.
    • Moteurs standards triphasés 400VAC : 22A - 11kW.

Dimensions:

Dimensions de l'interrupteur SE1632

Montage:

Montage disjoncteur série SE

Comme éléments supplémentaires, nous pouvons ajouter les références suivantes :

  • Contact auxiliaire fermé : GIPL004001
  • Contact auxiliaire ouvert : GIPL004002
  • Plaque de fixation contact auxiliaire : GI11814021

Matériel à usage professionnel, il doit être installé conformément à la réglementation en vigueur sur le lieu d'installation
