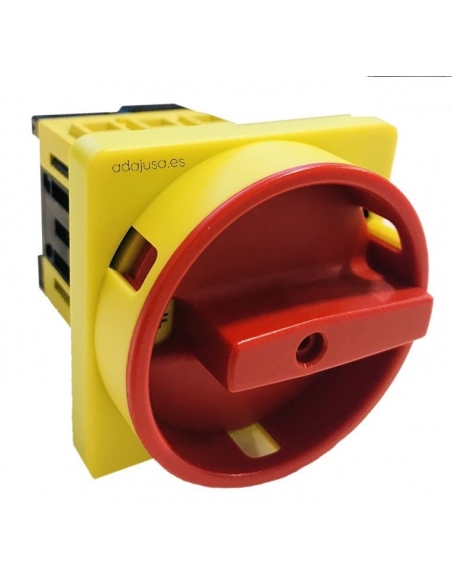

Sectionneur tripolaire 80A complet 67x67mm série SE - Giovenzana
Sectionneur tripolaire 80A complet 67x67mm série SE - Giovenzana

Interrupteur-sectionneur 3 pôles 80A complet 67x67mm jaune manette rouge série SE - Giovenzana

49,80 € TTC

41,16 € HT

Interrupteur-sectionneur triphasé 80A , poignée rotative 90º 0-1, plaque frontale jaune avec poignée rouge, possibilité de cadenassage, fabriqué conformément aux normes européennes les plus strictes qui permettent le respect des exigences de sécurité.
Convient pour l'interruption, la connexion et la commutation de circuits électriques ainsi que le démarrage direct de moteurs et d'interrupteurs principaux dans des machines. Convient aux moteurs triphasés 400Vac jusqu'à 25kw.

Référence : SE8067503R

Esquema interruptor seccionador trifásico


Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.

Ce pack contient

Rupture de stock

Pas encore de questions, laissez les premières !


Interrupteur-sectionneur triphasé 80A pour charges inductives (moteurs électriques) et commande générale. Bouton rotatif à 90º avec deux positions 0-1. Plastron jaune avec poignée rouge, possibilité de cadenassage.

Cette série de commutateurs rotatifs a été fabriquée conformément aux normes européennes et internationales les plus strictes (IEC/EN 60947-3, UL508), ce qui leur permet de répondre à toutes les exigences de sécurité.

Montage sur panneau (face arrière), degré de protection IP-20 sur les bornes, contacts autonettoyants et marquage laser indélébile. Corps en matériau auto-extinguible UL94 VO.

Cet interrupteur triphasé convient aux moteurs triphasés jusqu'à 15kw connectés en 230Vac ou 25kw connectés en 400Vac.

La fourniture comprend :
  • Interrupteur triphasé : SE800003R
  • Commande frontale : 050/0001

Remarque : la fourniture ne comprend pas de cadenas

Les caractéristiques:

  • Marque : Giovanni.
  • Référence fournisseur : SE800003R .
  • nombre de pôles : 3.
  • Tension nominale Ue : 690V.
  • Courant nominal thermique ith : 80A.
  • Courant nominal Ie (AC21A) : 80A.
  • Courant nominal Ie (AC22A) : 80A.
  • Courant nominal Ie (AC23A):63A.
  • Courant nominal Ie (AC3):50A.
  • Pouvoir de coupure nominal : 10kA.
  • Contacts : Ouverture lente à double interruption.
  • Nombre de manœuvres/heures : 120.
  • Durabilité mécanique : 100 000 opérations.
  • Angle de manœuvre : 90º.
  • Montage encastré.
  • Degré de protection:
    • Commandes de type 1-4-4X : IP-65.
    • Terminaux : IP-20.
  • Normes : CE ; CEI60947 ; CEI60204 ; UL508 CSA 22.2 No.14

Tableau des intensités et puissances d'utilisation :

  • Catégorie d'utilisation AC-21A : 80A.
  • Catégorie d'utilisation AC-22A : 80A.
  • Catégorie d'utilisation AC-23A :
    • Moteurs triphasés 230Vac standards : 63A - 18,5kW.
    • Moteurs triphasés 400Vac standards : 60A - 33kW.
  • Utilisez la catégorie AC-3 :
    • Moteurs standards triphasés 230Vac : 50A - 15kW.
    • Moteurs triphasés 400VAC standards : 50A - 25kW.

    Dimensions:

    Dimensions disjoncteur SE-63-80-100

    Montage:

    Montage disjoncteur série SE

    Comme éléments supplémentaires, nous pouvons ajouter les références suivantes :

    • Protection de borne 3 pôles (2 pièces) : GI20900003


    Matériel à usage professionnel, il doit être installé conformément à la réglementation en vigueur sur le lieu d'installation.
