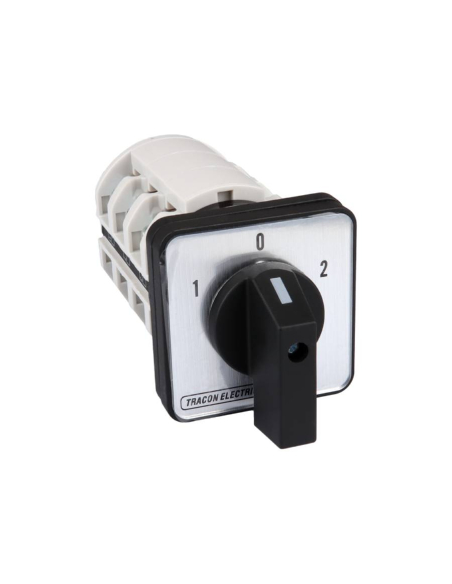

Interrupteur à came triphasé, 3 pôles, 125A, pour charges inductives (moteurs électriques) et commande générale. Commande rotative à 60º, avec trois positions 1-0-2. Plaque de taille 88x88mm en manche gris et noir.
Cette série de commutateurs rotatifs a été fabriquée conformément aux normes EN 60947-1, EN 60947-3, EN 62321, ce qui leur permet de répondre à toutes les exigences de sécurité. Montage encastré avec indice de protection IP-42.
Mode de fonctionnement :
- Position 1 : Fermer les circuits 1-2, 5-6 et 9-10
- Position 0 : Tous les circuits ouverts
- Position 2 : Fermer les circuits 3-4, 7-8 et 11-12
Caractéristiques techniques :
- Fabricant/fournisseur : TRACON
- Référence : TKV-126/3
- Nombre de pôles : 3
- Tension d'alimentation : 380-420 V
- Tension d'isolation nominale : 690 V
- Intensité nominale : 125A
- Nombre de manœuvres/heures : 30
- Durabilité mécanique : 150 000 manœuvres
- Durabilité électrique : 100 000 manœuvres
- Température ambiante : -5 à +55ºC
- Degré de protection : IP42
Tableau des intensités et puissances d'utilisation :
- Catégorie d'utilisation AC-21A 400V : 100A
- Catégorie d'utilisation AC-22A 400V : 100A
- Catégorie d'utilisation AC-23A 400V : 90A
- Catégorie d'utilisation AC-2 400 V : 90 A.
- Catégorie d'utilisation AC3 400V : 75A
- Catégorie d'utilisation AC-4 400V : 30A
- Catégorie de puissance nominale AC-23A 400V : 45 kW
- Catégorie de puissance nominale AC-2A 400V : 45 kW
- Catégorie de puissance nominale AC-3A 400V : 30 kW
- Catégorie de puissance nominale AC-4A 400V : 12 kW
L=110 mm ; A = 84 mm ; une = 88 mm ; b = 88 mm ; d=68mm
Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.
