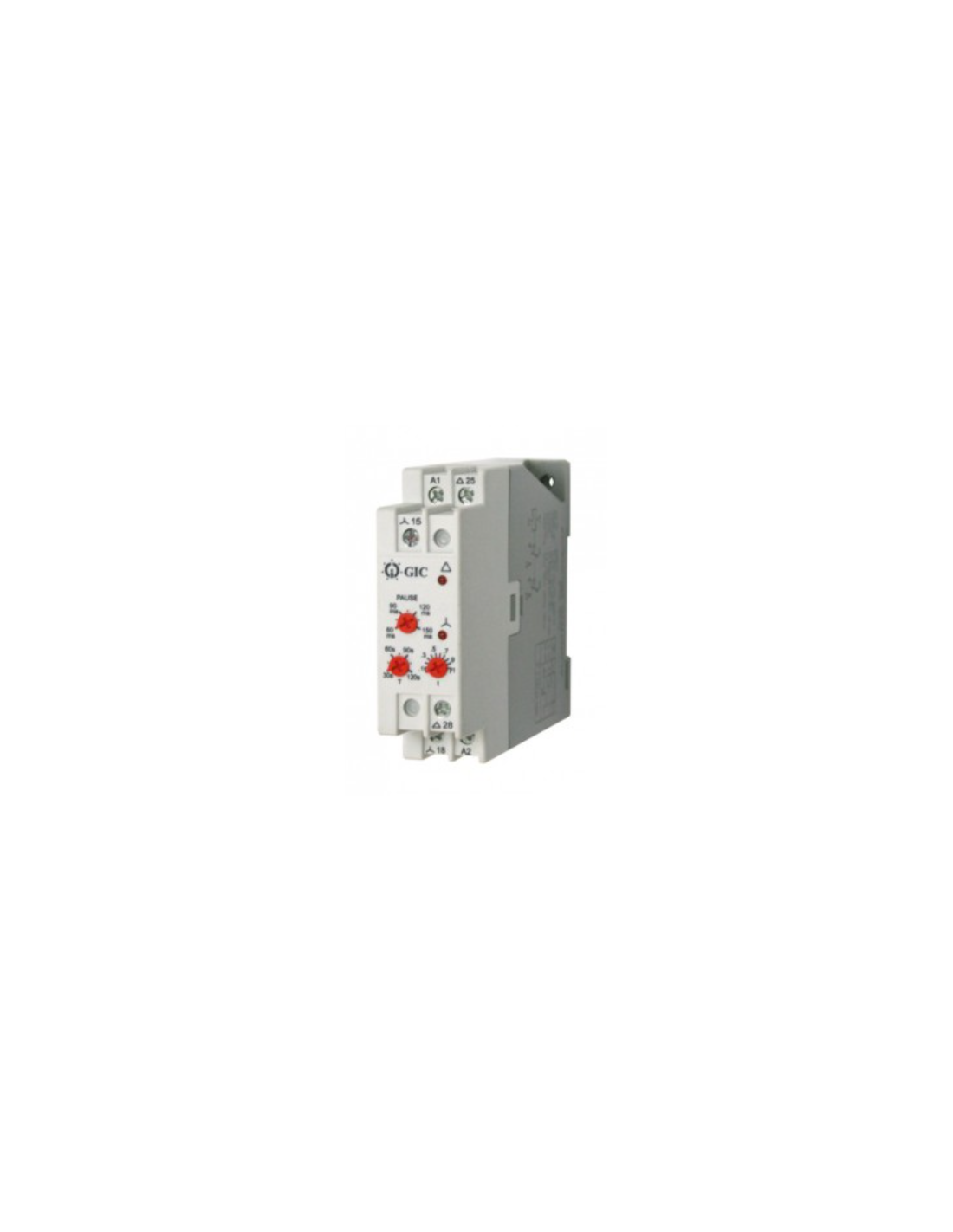

Minuterie étoile-triangle 2ASDT1

54,47 € TTC

45,02 € HT

Minuterie pour démarreurs étoile-triangle, montage sur rail DIN, tension de travail entre 24 et 230Vac/dc. Ce minuterie a une double sortie et une régulation de temps indépendante pour contrôler les contacteurs dans un démarreur étoile-triangle , facilitant et simplifiant leur connexion.

Référence : 2ASDT1

Aperçu de la minuterie triangle étoile
Certifications de minuterie 2ASDT1

Pas encore de questions, laissez les premières !
Confidentialité
Expéditions
Retour


minuterie double spécialement conçu pour contrôler les démarreurs -moteurs étoile-triangle . Connexion sur rail DIN, avec bobine de commande multi-tension, entre 24 et 230V, aussi bien en courant continu qu'en courant alternatif, 4 échelles de temps, et 2 temps de régulation, temps d'entrée contacteur étoile et temporisation entre contacteurs changeants.

Régulation facile, sur la partie avant, et indication d'état par LED.

Indication d'état :

  • Led rouge : relais alimenté.
  • Led verte : relais de sortie activé.

Echelles et plages horaires :

  • Potentiomètre d'échelle.
    • 1 seconde de temps maximum.
    • 10 secondes maximum.
    • 1 minute maximum de temps.
    • 10 minutes maximum.
  • potentiomètre étoile.
    • 10 à 100% de la valeur d'échelle.
  • Potentiomètre de changement étoile-triangle.
    • 0,1 à 1,0 seconde.

Mode de fonctionnement:

Lorsque le minuterie reçoit une tension dans la bobine (A1-A2), la sortie relais étoile Υ (15-18) est activée, pendant le temps sélectionné dans le potentiomètre de réglage marqué comme étoile. Une fois ce temps atteint, la sortie est désactivée, les deux sorties restent désactivées pendant le temps sélectionné dans le potentiomètre étoile-triangle, une fois ce temps écoulé, la sortie delta Δ 25-28 est activée, restant activée en permanence. Pour redémarrer la minuterie , la tension dans la bobine (A1-A2) doit disparaître.

chronogramme étoile triangle temporisateur

Caractéristiques techniques:

  • Fabricant/Fournisseur : GIC/Vecteur
  • Référence : 2ASDT1
  • Application : minuterie étoile-triangle.
  • Tension de fonctionnement nominale : 241-230Vac/dc
  • Tolérance de tension de travail : -15% +10%.
  • Indication d'état : Par diodes LED (rouge et verte).
  • Echelles de temps : 4 (1s-10s-1m-10m).
  • Temps étoile : 10..100 % de la valeur de l'échelle de temps.
  • Temps de changement étoile-triangle : 60 ms, 90 ms, 120 ms, 150 ms
  • Type de réglage : Au moyen de potentiomètres.
  • Précision de répétition : ±0,5 %
  • Type de sorties : 2 contacts inverseurs NO/NF.
  • Courant de sortie : 5A 240Vac/28Vdc (résistif)
  • Indication d'état : Par LED.
  • Durée de vie mécanique :
  • Durée de vie électrique (AC1) :
  • Temps de réinitialisation : maximum 200 ms.
  • Plage de température de fonctionnement : -20ºC..+55ºC.
  • Plage de température de stockage : -15ºC..+60ºC.
  • Type de montage : Par rail DIN.
  • Degré de protection:
    • Avant : IP40.
    • Connexions : IP20.
  • Taille de fil maximale : 1x2,5 mm2 ou 2x1,5 mm2.
  • Poids : 130g.
  • Dimensions : 22,5 x 75 x 100,5 mm.

Panneau avant:

Lien:

connexion de minuterie étoile-triangle

Dimensions:

Dimensions du temporisateur 2ASDT1
