62.1 HT
Patin roulement linéaire à billes avec bride (ailettes) HIWIN HGW20HCZAH taille 20, très haute charge (H), haute précision (H) et précharge moyenne (ZA). Conçus spécifiquement pour les systèmes de positionnement linéaire, dans des applications telles que les fraiseuses, les tours, les systèmes de transport de haute précision. La série HG de glissières HIWIN se compose de quatre chemins de roulement disposés à 45°, ce qui permet de supporter des charges dans n'importe quelle direction.

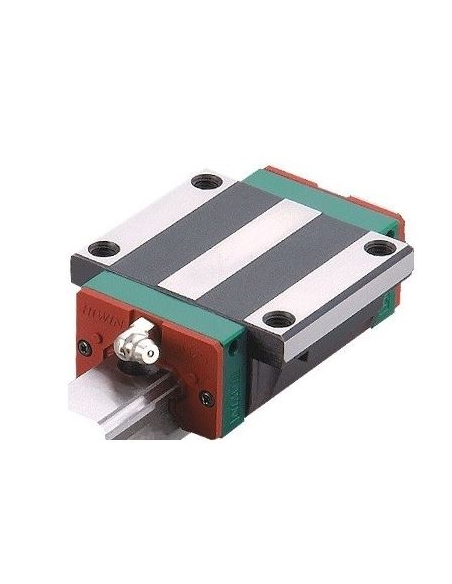

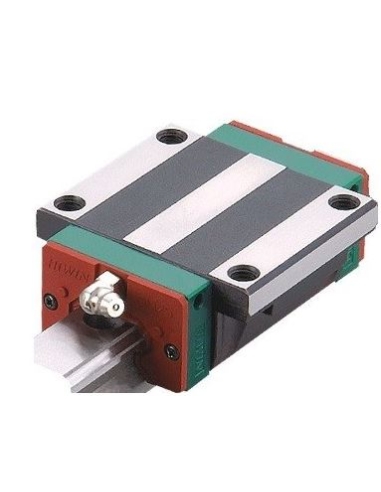

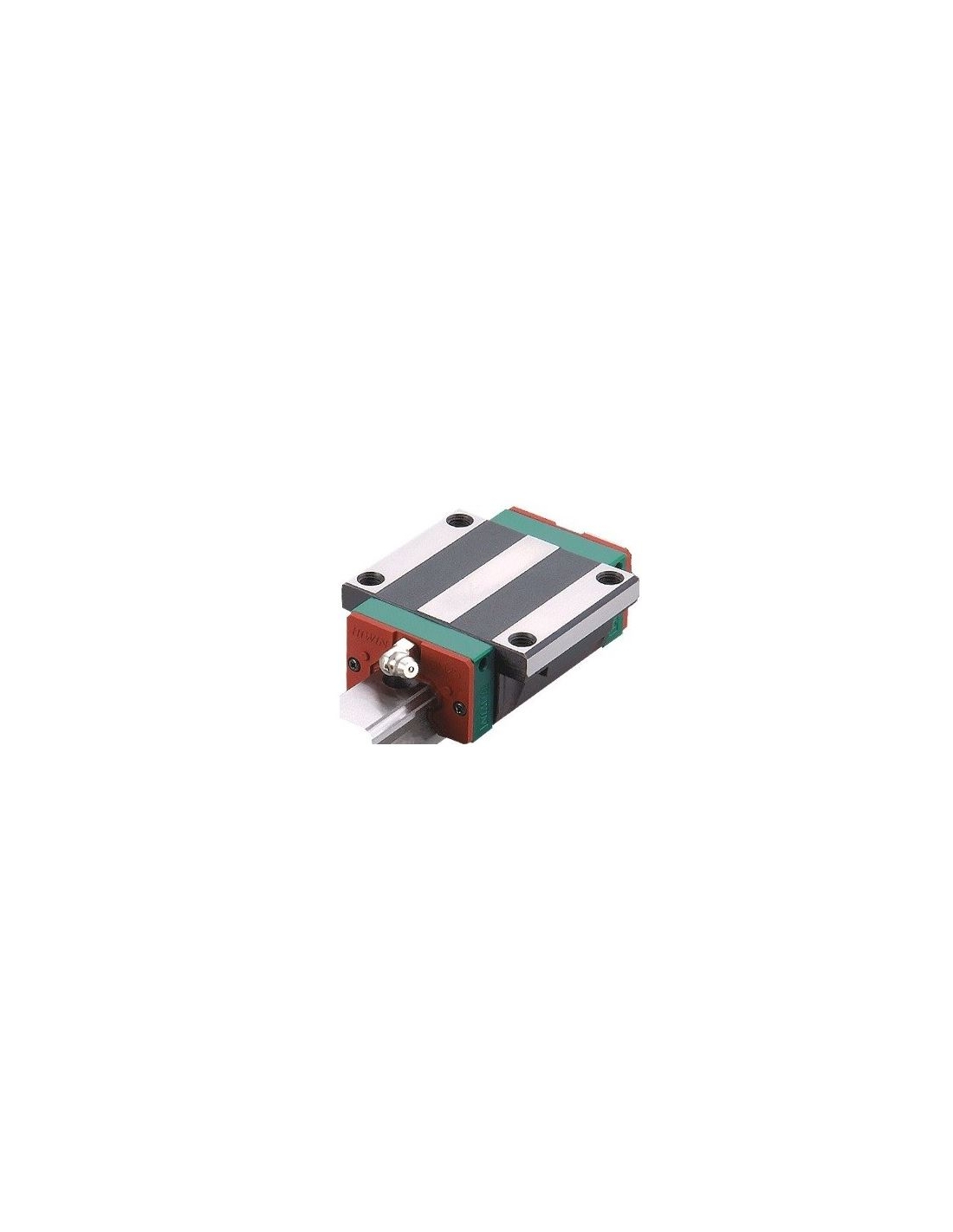

Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.
Patin HIWIN roulement à billes de précision avec bride (ailettes) HIWIN HGW20HCZAH taille 20, très haute charge (H), haute précision (H) et précharge moyenne (ZA), permet une grande précision de positionnement avec une très faible résistance au roulement. Fabriqué avec 4 circuits de chenilles disposés à 45° pour reprendre la charge dans n'importe quelle direction. La capacité de charge très élevée et la longue durée de vie permettent des mouvements de haute précision sans produire d'effets de collage ou de glissement. Grâce à leur faible coefficient de frottement, ils permettent une grande vitesse de mouvement.
Fournis avec un graisseur pour faciliter l'entretien. Seule une lubrification minimale est nécessaire. Ils sont dotés d'un système d'étanchéité composé de joints avant et inférieurs pour empêcher l'entrée de substances étrangères, telles que des particules de poussière, des copeaux ou tout autre élément, dans les chemins de billes des billes coulissantes.
Ils peuvent être installés dans n'importe quelle position, et la fixation se fait au moyen de trous filetés sur le corps du patin, ou de trous traversants sur le corps du patin.
La série HG est recommandée pour : Meuleuses, fraiseuses et perceuses, tours, centres d'usinage, travail du bois
Précharge ZA : Précharge moyenne 0,05 - 0,07 Cdyn. Une grande précision est requise
Fabricant : HIWIN
Référence du fabricant :
- HGW20- HCZAH (glissière à brides, charge très élevée ; montage de la glissière par le haut ou par le bas ; précharge ZA ; précision H)
Dimensions :
Pour d'autres dimensions ou exécutions, veuillez nous consulter.
Matériel à usage professionnel, à installer conformément aux réglementations en vigueur sur le lieu d'installation.
Pour plus d'informations, veuillez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes "
