Les roues ou pignons tendeurs chaînes INA sont chaînes chaînes Ils servent à compenser l'allongement des chaînes , qui se produisent tout au long de leur durée de vie en raison de leur propre fonctionnement, améliorent le bon fonctionnement et augmentent les performances du système sous des charges et des vitesses élevées.

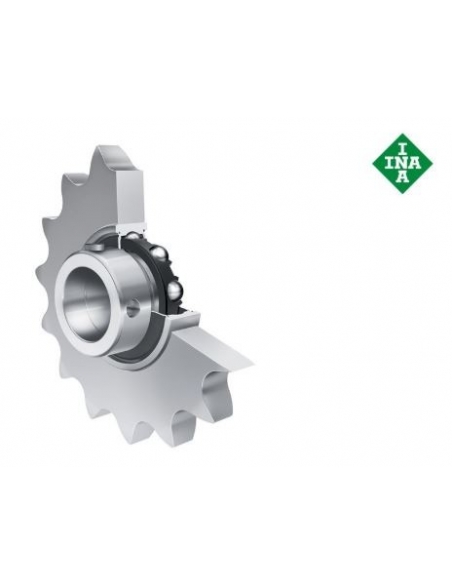

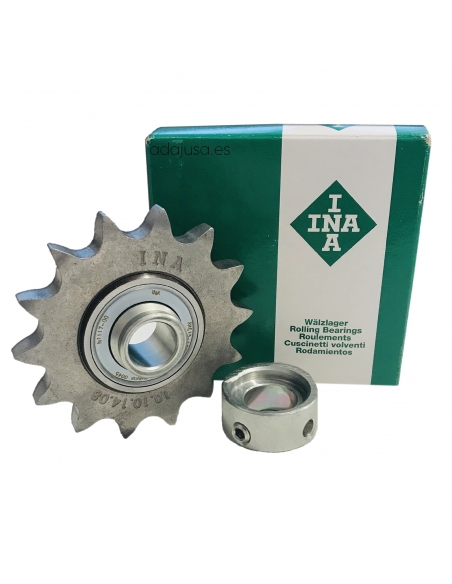

Les unités sont livrées prêtes à être montées, elles se composent d'une roue chaîne et d'un roulement à billes rigide déjà assemblés. Les tendeurs de chaînes sont en acier fritté à haute résistance. Comme la bague intérieure du roulement à billes à gorge profonde est prolongée des deux côtés, aucune bague d'espacement supplémentaire n'est nécessaire.
La bague intérieure est fixée sur l'arbre par une bague de blocage excentrique. Le trou de cette série a une tolérance positive. De cette manière, des arbres non usinés jusqu'à la tolérance ISO h9 peuvent être utilisés sous des charges et des vitesses moyennes.
Fabricant: INA
Référence : KSR 16.L0.08.10.18.16 : INA
Dimensions:
- Diamètre Moyeu (d) : 16,2 mm Tolérance : +0,1 / -0
- Diamètre de la pointe ( Dk) : 78,6 mm
- Largeur tendeur (B 1) : 18,3 mm
- Largeur de l'anneau extérieur (C) : 12 mm
- Epaisseur du tenseur (C 1) : 7 mm.
- Largeur chanfrein (C 2) : 1,1 mm.
- Diamètre extérieur (D) : 40 mm.
- Diamètre primitif (D 0) : 73,1 mm.
- Cotes sur plats (W) : 3 mm M6 x 0,75 mm
- Denté (p) : 08B
- Nombre de dents (Z) : 18
- Poids : 0,2 kg.
- Dureté HB 50+/-5 (flancs de dents trempés)
Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.
