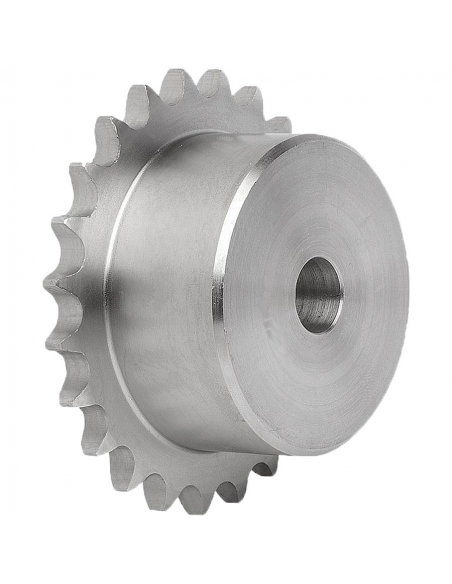

Pignons de chaîne à rouleaux 1 x 17.02 16B-1 Z12 DIN8187 - ISO R606

Pignons simples pour chaînes à rouleaux simples 16B-1 selon la norme européenne DIN ISO 606

Fabricant: Technox

Référence : PINHON Z12 1

caractéristiques:

• 1" x 17,02 mm ISO 16B-1
• 25.4x17x02mm
• Dents : 12

• Diamètre du rouleau : 25,4 mm
• Largeur intérieure : 17,02 mm
• Diamètre du rouleau : 15,88 mm
• Rayon des dents (r) : 26 mm
• Largeur de la zone courbe (C) : 2,5 mm
• Largeur de dent (h ₁ ) : 16,2 mm
• Diamètre extérieur (OD) : 109,0
• Diamètre du pas (Dp) : 98,14
• Diamètre central (d) : 69
• Diamètre du Moyeu (D) : 16 ( diamètre de l'arbre non mécanique)
• Largeur (H): 40
