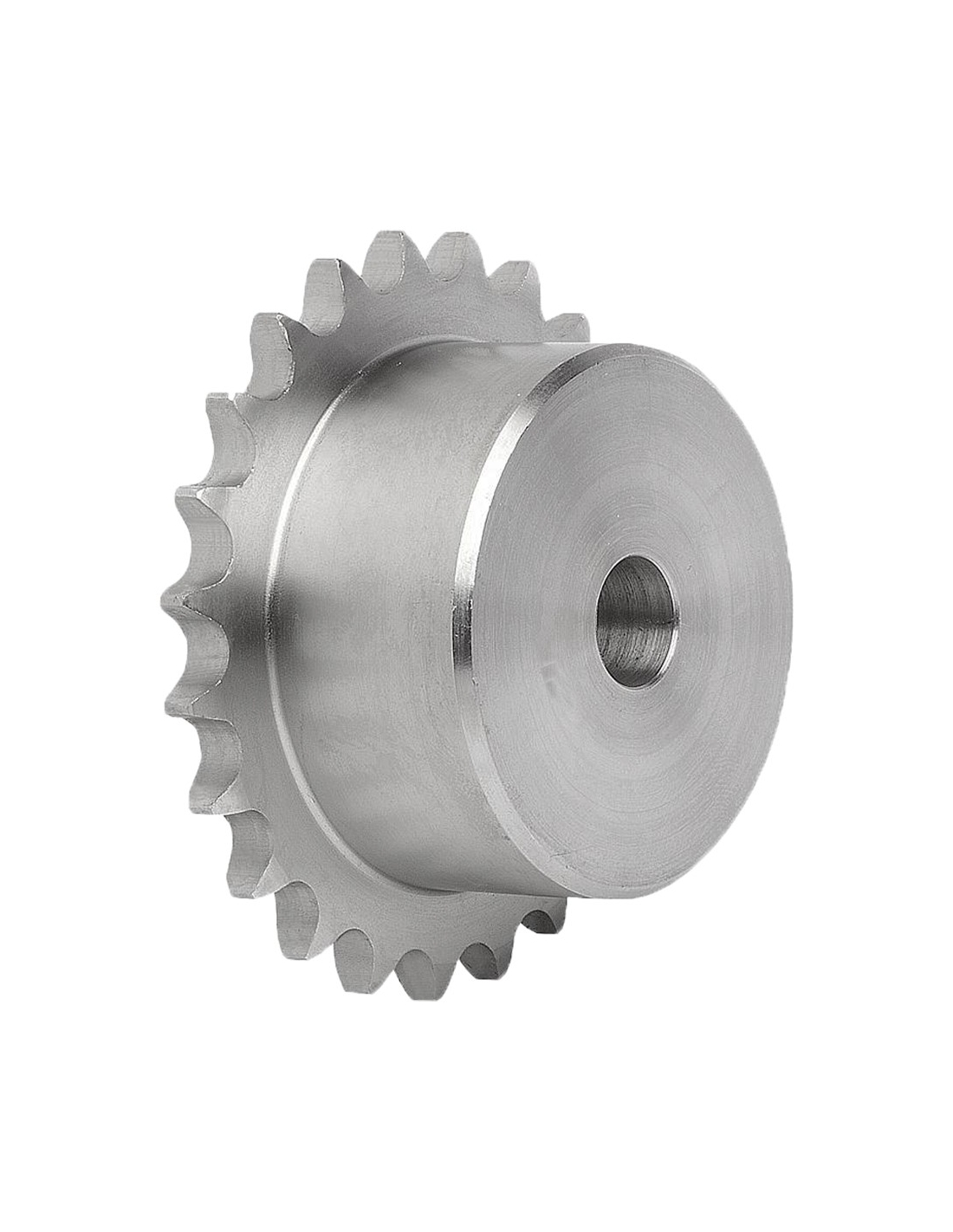

Pignons de chaîne à rouleaux 1 1/4 x 3/4 20B-1 Z23 DIN8187 - ISO R606

Pignons simples pour chaînes à rouleaux simples 20B-1 selon la norme européenne DIN ISO 606

Fabricant: Technox

Référence : PINHON Z23 1 1/4

caractéristiques:

• 1" 1/4 x 3/4 mm ISO 20B-1
• 31,75 × 19,56 mm
• Dents : 23

• Diamètre du rouleau : 31,75 mm
• Largeur intérieure : 19,56 mm
• Diamètre du rouleau : 19,05 mm
• Rayon des dents (r) : 32 mm
• Largeur de la zone courbe (C) : 3,5 mm
• Largeur de dent (h ₁ ): 18,5 mm
• Diamètre extérieur (OD) : 258,4
• Diamètre primitif (Dp) : 243,23
• Diamètre central (d) : 140
• Diamètre du Moyeu (D) : 25 ( diamètre de l'arbre non mécanique)
• Largeur (H): 55
