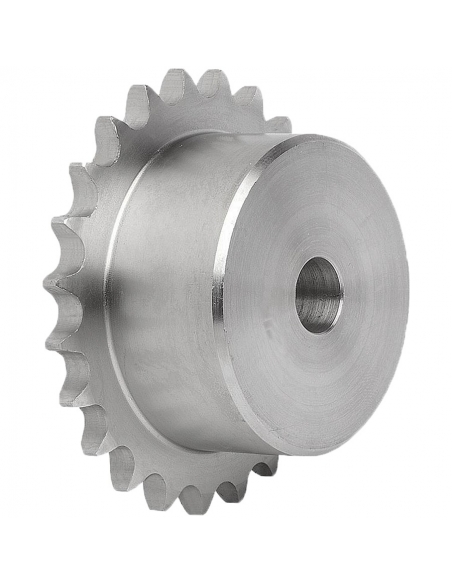

Pignons de chaîne à rouleaux 1 1/2 x 1 24B-1 Z22 DIN8187 - ISO R606

Pignons simples pour chaînes à rouleaux simples 24B-1 selon la norme européenne DIN ISO 606

Fabricant: Technox

Référence : PINHON Z22 1.1/2

Caractéristiques:

• 1" 1/2 x 1"mm ISO 24B-1
• 38,1 × 25,4 mm
• Dents : 22

• Diamètre du rouleau : 38,1 mm
• Largeur intérieure : 25,4 mm
• Diamètre du rouleau : 19,05 mm
• Rayon des dents (r) : 38 mm
• Largeur de la zone courbe (C) : 4 mm
• Largeur de dent (h ₁ ) : 24,1 mm
• Diamètre extérieur (OD) : 282,7
• Diamètre primitif (Dp) : 267,73
• Diamètre central (d) : 150
• Diamètre du Moyeu (D) : 25 ( diamètre de l'arbre non mécanique)
• Largeur (H): 60
