Bouton-poussoir avec disque noir et rouge, monostable protégé pour utilisation avec des vannes de fin de final de carrera pneumatiques avec actionnement par bouton-poussoir

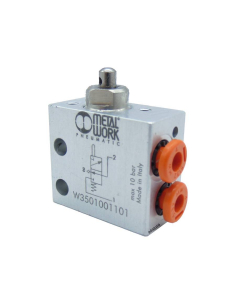

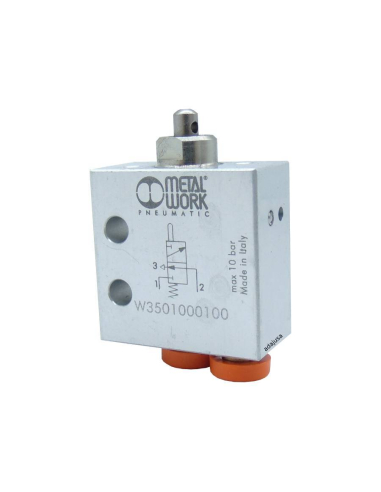

Fin de course pneumatique actionné au moyen d'un piston métallique, avec raccords rapides intégrés pour un tube de diamètre extérieur de 4 mm. L'état de la vanne au repos est normalement fermé, c'est-à-dire que sans appuyer il n'y a pas d'air présent à la sortie, l'air ne peut pas passer, lorsqu'il est activé, il laisse passer l'air et il y a une pression pneumatique à la sortie.

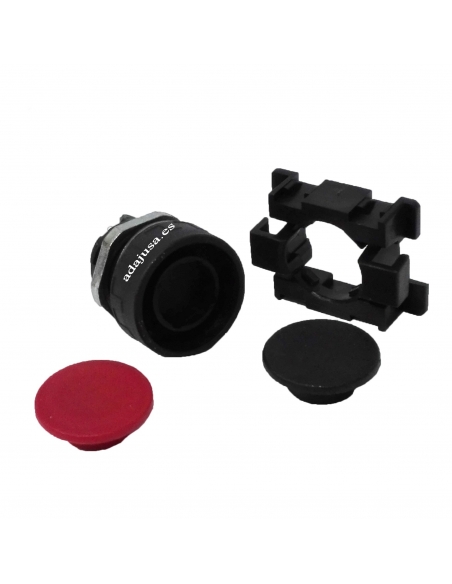

La fourniture comprend :
- corps de bouton poussoir

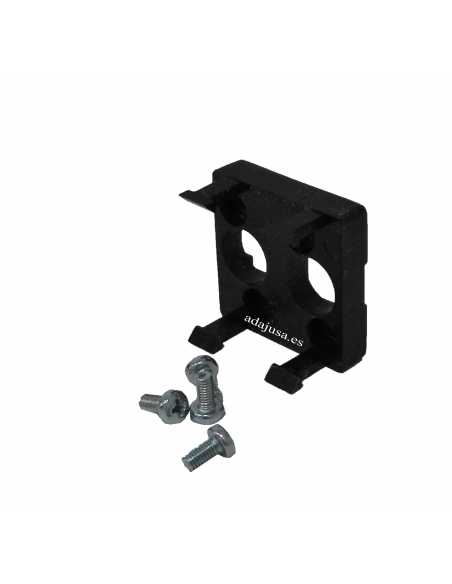

- Adaptateur
- Noix
- 2 disques (1 de couleur noire et un autre de couleur rouge)
- adaptateur vanne
- 4 vis
- final de carrera clapet NF piston avant.
caractéristiques vanne :
- Type de vanne : 3/2 normalement fermée (NC).
- Type d'actionnement des fins de course : piston avant métallique.
- Référence constructeur : W3501000100 - VME-01 NC D.4
- Type de matériel: Métallique
- Raccords : rapide pour tube diamètre 4mm situé à l'arrière
- Installation : dans n'importe quelle position.
CLASSES :
• Pour obtenir la fonction pneumatique 5/2, monter une vanne 3/2 NF et une 3/2 NO entretoise sur l'adaptateur.
• Pour obtenir la fonction pneumatique 5/3 centres ouverts, monter deux distributeurs 3/2 NF sur l'adaptateur.
• Pour obtenir la fonction pneumatique 5/3 centres sous pression, monter deux distributeurs 3/2 NO prop sur l'adaptateur.
Avec l'adaptateur de vanne , vous pouvez monter jusqu'à deux valves en même temps. La fourniture ne comprend qu'un seul type de vanne . Si vous le souhaitez, vous pouvez acheter une autre vanne séparément pour l'ajouter au bouton.
Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.
Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
