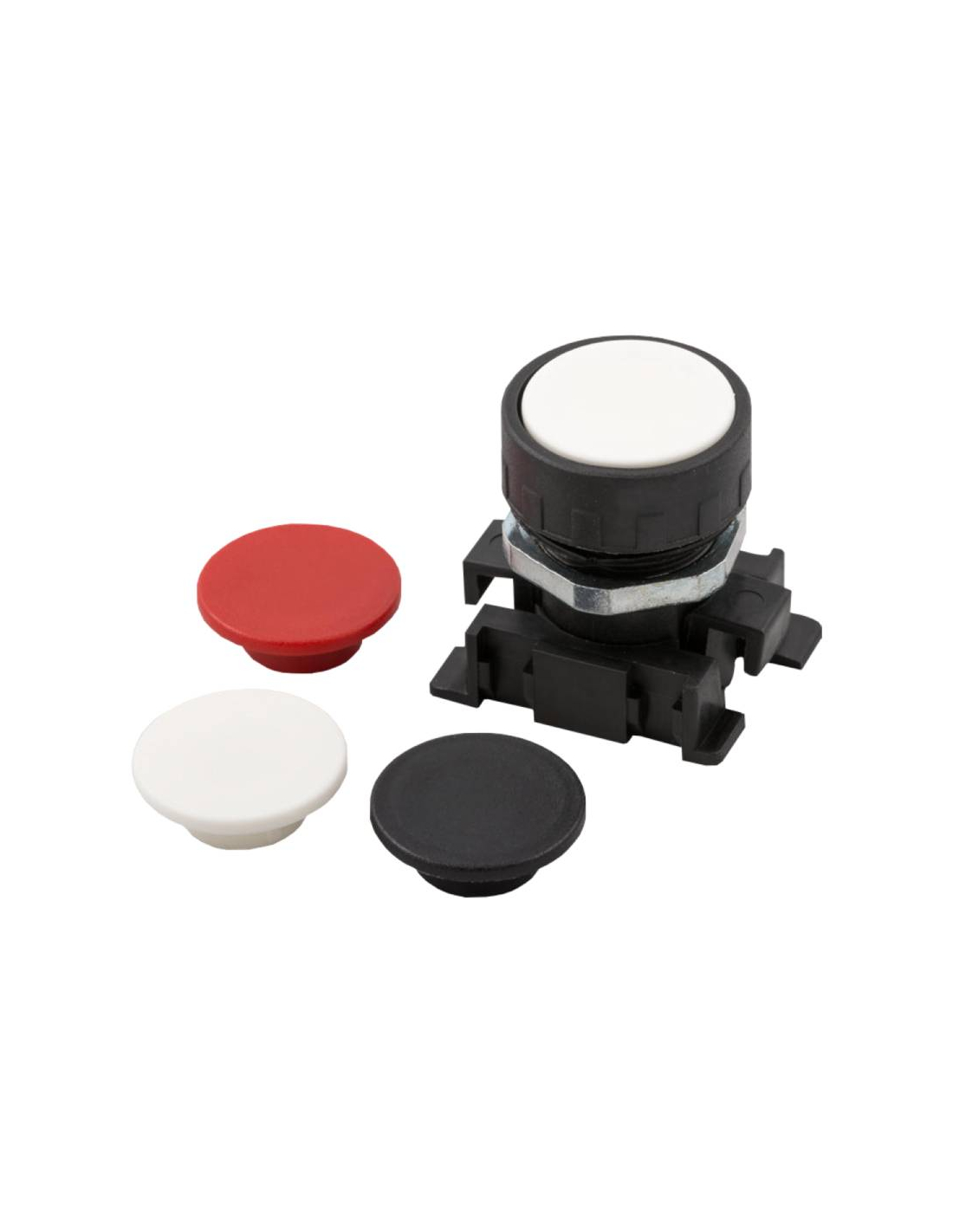

Bouton poussoir protégé monostable pour utilisation avec des vannes de fin de course pneumatiques à commande par bouton poussoir et incorpore des couvercles de couleur standard : rouge, noir et blanc.
Fin de course pneumatique actionné par une tige métallique, avec des raccords rapides latéraux intégrés pour un diamètre extérieur de tuyau de 4 mm. Lorsque la vanne de fin de course est au repos, elle est normalement fermée (NC), c'est-à-dire que lorsqu'elle n'est pas actionnée, il n'y a pas d'air à la sortie, car l'air ne peut pas passer, et lorsqu'elle est actionnée, elle permet à l'air de passer et il y a une pression pneumatique à la sortie.
La livraison comprend :
- Le corps du bouton-poussoir
- Adaptateur de valve (fourni avec le bouton-poussoir)
- 3 disques (rouge, noir et blanc)
- Vanne de fin de course NF avec raccords latéraux Ø 4 mm et adaptateur intégré à la vanne.

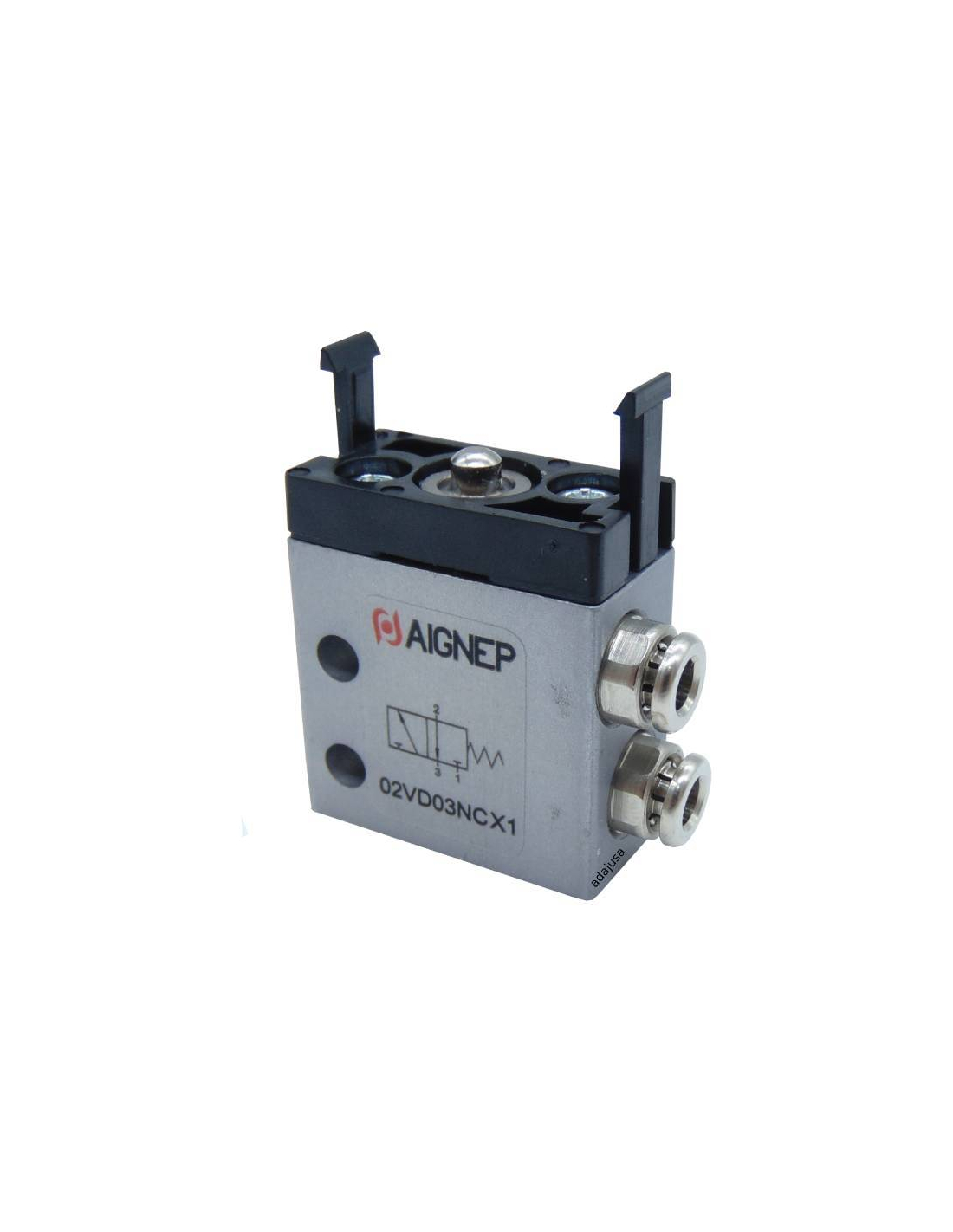

Caractéristiques de la vanne :
- Fabricant : Aignep
- Type de vanne : 3/2 Normalement fermée fermée (NC).
- Type d'actionnement de l'interrupteur de fin de course : tige métallique.
- Référence constructeur : 02VD03NCX1
- Corps de vanne : aluminium anodisé
- Matériau du ressort : acier inoxydable
- Joints : NBR
- Raccords : raccords rapides pour tube de 4 mm de diamètre, raccordement latéral.
- Pression de service : 2 ÷ 10
- Température d'exercice °C : -10 ÷ +60
- Débit à 6 bar ΔP 1 bar Nl/min : 100
- Adaptateur intégré pour l'interface (bouton-poussoir-vanne).
- Installation : dans n'importe quelle position.
L'adaptateur de vanne permet de monter jusqu'à deux vannes en même temps. Un seul type de vanne est inclus dans la livraison. Si vous le souhaitez, une vanne supplémentaire peut être achetée séparément pour compléter le bouton-poussoir
Matériel à usage professionnel, à installer conformément aux réglementations en vigueur sur le lieu d'installation.
