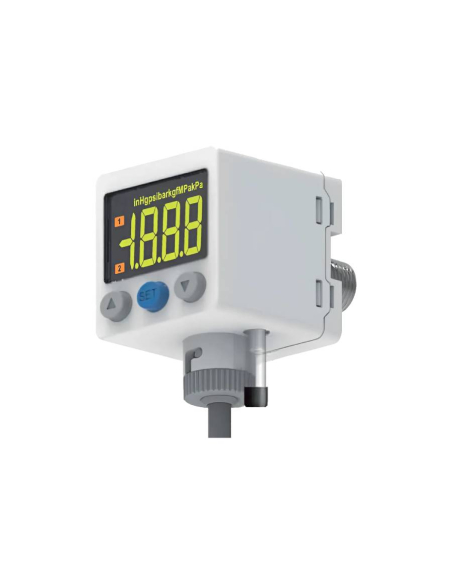

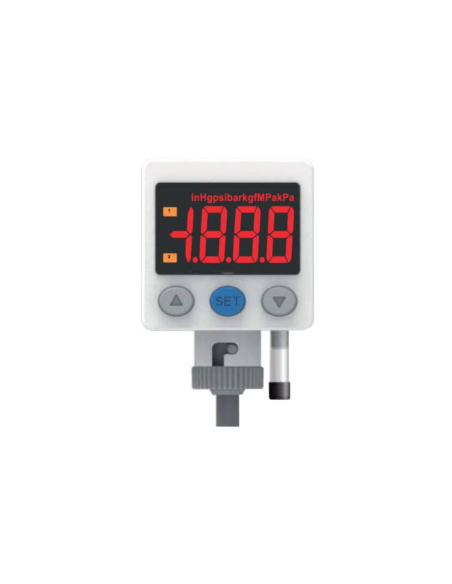

Pressostat de mesure numérique avec 2 sorties de type PNP et 1 sortie analogique (4 ~ 20 mA). Dispositif d'installation rapide et facile doté d'un écran LCD à sept segments qui permet d'afficher les informations en vert ou en rouge selon la configuration des données établies, permettant de programmer la couleur souhaitée pour différentes conditions de saisie des données. L'écran affiche directement la pression d'entrée, si elle est inférieure à la pression programmée elle apparaîtra en rouge, si elle est égale ou supérieure elle apparaîtra en vert. La sortie restera inactivée tant que la pression d'entrée est inférieure à la pression d'entrée définie, et sera activée lorsque la pression d'entrée atteint ou dépasse la valeur définie.
La taille de l'écran permet une lecture confortable des informations de mesure affichées, ainsi que des unités de mesure utilisées, qui sont affichées en haut de l'écran. L'équipement permet de travailler dans différentes unités de mesure (kPa, MPa, Kgr/cm2, bar , inHg et psi). Le pressostat est protégé contre l'eau et la poussière dans toutes les directions (IP65).
La prise d'entrée est située à l'arrière et le type de filetage est R 1/8" - M5.
Caractéristiques techniques:
- Fabricant: Aignep
- Référence : PR02 P 02 P2
- Type de mesure : Pression
- Plage de pression : 0 à 10bar (0 à 1MPa)
- Plage de pression de réglage : -1 à 10bar (-0,1 à 1MPa)
- Résistance à la pression : 15bar (1,5MPa)
- Fluide : Air filtré, non corrosif / Gaz ininflammable
- Tension d'alimentation : 12 - 24 Vdc ±10 %
- Consommation de courant (sans charge) : ≤ 40 mA
- Courant de charge maximal : 125 mA
- Tension maximale : 24 Vcc
- Tension résiduelle ≤ 1,5 V
- Répétabilité : ±0,2 % pleine échelle, ±1 chiffre
- Hystérésis : réglable
- Temps de réponse : ≤2,5 ms
- Protection contre les courts-circuits de sortie : Oui
- Écran LCD à 7 segments : 3 1/2 numérique (taux d'échantillonnage : 5 fois/seconde)
- Couleur d'affichage: rouge/vert
- Précision de l'affichage : ±2 % pleine échelle, ±1 chiffre (température ambiante 25 C ± 3 C)
- Sortie analogique (tension de sortie) (*) : 1 à 5V ±2,5% FS
- Sortie analogique (courant de sortie) (**) : 4 à 20mA ±2,5% FS
- Taille de connexion : R1/8 - M5
- Degré de protection : IP65
- Température de fonctionnement : 0 à 50C
- Poids : 86g
(*) Si la sortie analogique tension est sélectionnée, il n'est pas possible de sélectionner la sortie analogique courant.(**) Si la sortie analogique courant est sélectionnée, il n'est pas possible de sélectionner la sortie analogique tension.
Dimensions:
Schéma de connexion du circuit de sortie :
Accessoires de montage (non inclus) :
- Support de montage PR02B1
- Support de montage PR02B2
- Adaptateur panneau + façade PR02B3
.png?1711982407249)
Pour plus d'informations vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes" .
Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.
