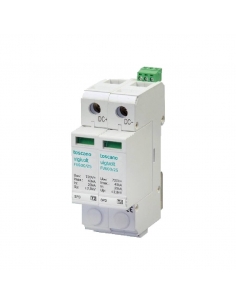

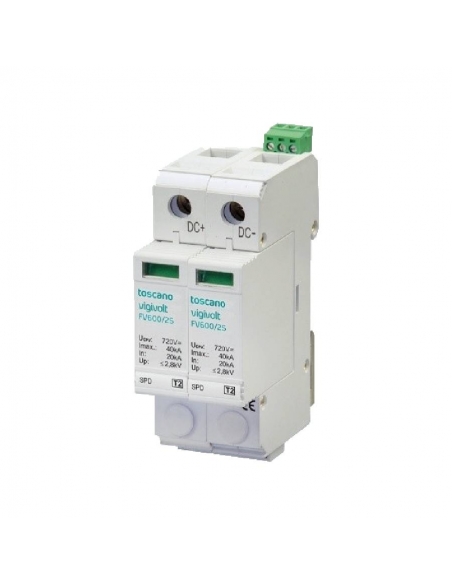

Parafoudre transitoire pour installations photovoltaïques Type 1+2, 600Vdc, 40kA, avec sortie relais . Il protège contre les décharges et les surtensions produites par la foudre dans la partie continue desdits systèmes.
La protection consiste en deux étages de varistances équipées de déconnecteurs thermiques qui indiquent la défaillance de l'élément à travers une fenêtre. Il dispose d'une sortie à distance (contact de signalisation).
En cas de surtension transitoire, l'équipement l'absorbe, l'empêchant ainsi de causer des dommages aux appareils connectés au réseau. Si à cause d'une surtension, la protection est inopérante, l'équipement affichera la fenêtre d'avertissement en rouge. Dans ce cas, le module de protection aura été rendu inutile, et devra être remplacé par un autre (enfichable : remplacement facile).
Caractéristiques techniques:
- Fabricant: Toscano
- Référence : FV2-600/2S
- Tension nominale : 600 VCC
- Tension maximale DC+/DC- (Ucpv) : 750 VDC
- Courant d'impulsion (10/350 μs) : 5 kA
- Courant nominal de décharge 8/20 (In) : 20 kA
- Courant de décharge maximum (Imax) : 40 kA
- Niveau de protection (Haut) :
- Temps de réponse (ta) : ≤ 25 ns
- Pré-fusible maximum : 125 A (gL/gG)
- Type : 1+2
- Degré de protection : IP20
- Température de service : -40ºC à +70ºC
- Montage : rail DIN
- Indication de défaut : Fenêtre
- Signalisation à distance (contact) : 250 V~ / 0,5 A , 30 V= / 1 A
- Dimensions : 36 x 90 x 67 mm
- Normes : 2014-35-EU (LVD), 2014-30-EU (EMC), 2011-65-EU (RoHS)
Lien:
Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
Matériel à usage professionnel, il est obligatoire de se conformer à la réglementation en vigueur sur le lieu d'installation.
