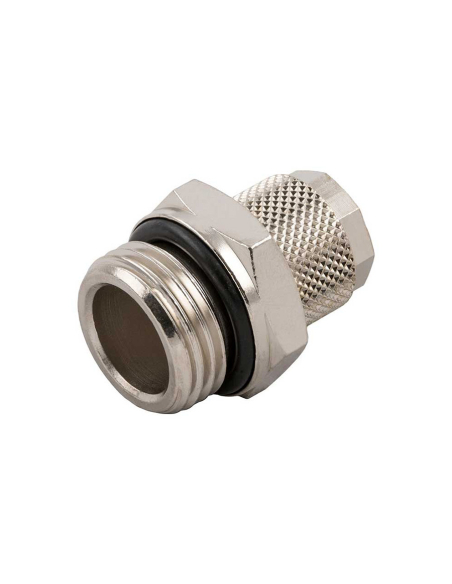

Raccord droit mâle M5 tube 5/3 Série 1000 - Aignep
Raccord droit mâle M5 tube 5/3 Série 1000 - Aignep

Raccord droit mâle M5 tube 5/3 Série 1000 - Aignep

0,98 € TTC

0,81 € HT

Raccord droit mâle métrique M5 pour tube 5/3 avec joint torique NBR, en laiton nickelé. Ces raccords permettent une connexion rapide et extrêmement sûre dans les applications pneumatiques et fluides.


Série : 1000
Référence : 1021 5/3 M5

aignep
NORMATIF

Image représentative à titre indicatif, l'article fourni correspondra aux spécifications indiquées.

Pas encore de questions, laissez les premières !


Raccord droit mâle métrique M5 pour tube 5/3 avec joint torique NBR, en laiton nickelé. Ces raccords disposent d'un système de cales qui permet de connecter des tubes thermoplastiques avec une extrême sécurité pour les applications pneumatiques et fluidiques. Sa conception de type épi permet une meilleure connexion avec le tube, tandis que l'hexagone de l'écrou de verrouillage en haut simplifie considérablement le verrouillage manuel ou à clé, sans éléments d'étanchéité en élastomère.

Ces types de raccords sont très utiles dans une multitude d'applications telles que l'air comprimé, l'automatisation pneumatique, les circuits d'eau industriels, les gaz inertes, les vapeurs, les fluides, le vide, etc. La pression et la température sont déterminées en fonction du tube utilisé, ces valeurs sont donc définies en fonction des caractéristiques du tube lui-même.



1015matériaux
Montage:


1015ASSEMBLAGE

Caractéristiques techniques:

  • Fabricant : Aignep .
  • Référence : 1021 5/3 M5
  • Métrique : M5
  • Diamètre extérieur du tube : 5/3
  • Fluide et liquides : Compatible avec le type de raccordement
  • Matériau : Laiton nickelé
  • Joint rétention : NBR
  • Tubes de raccordement : Matériau PA6, PA11, PA 12, Polyéthylène, Polyuréthane (*) , PTFE et FEP
  • Dimensions spécifiques pour tube polyuréthane : 8/5 - 8/5,5, 12/9
  • Règlements du fil :
    • Gaz conique conforme à ISO 7.1, BS 21, DIN 2999
    • Gaz cylindrique selon ISO 228 Classe A
    • Métrique selon ISO R/262.

(*) utilisez 90 à 98 Shore, pour des performances maximales, 98 Shore A est recommandé.




1020DIMENSIONS
1021TD


Pour plus d'informations vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes" .

Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.
