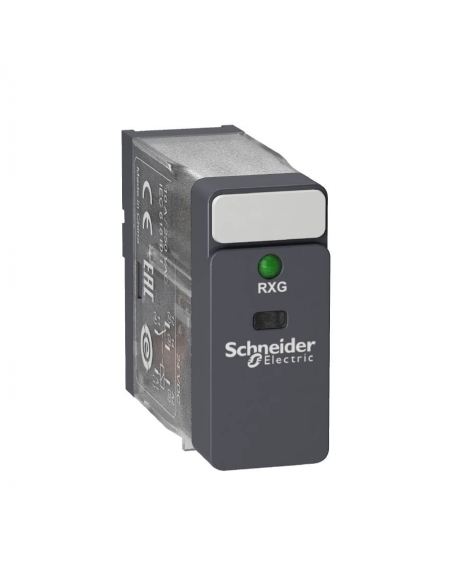

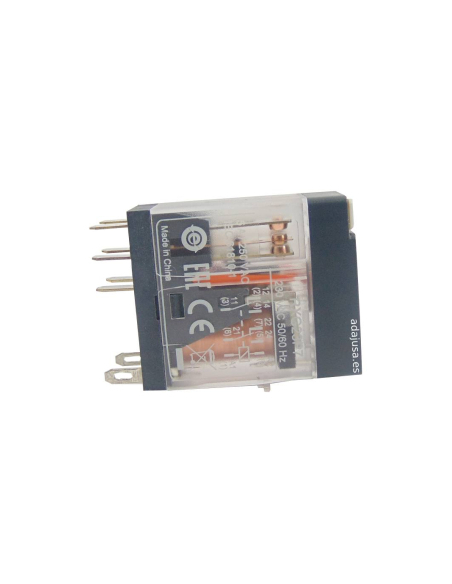

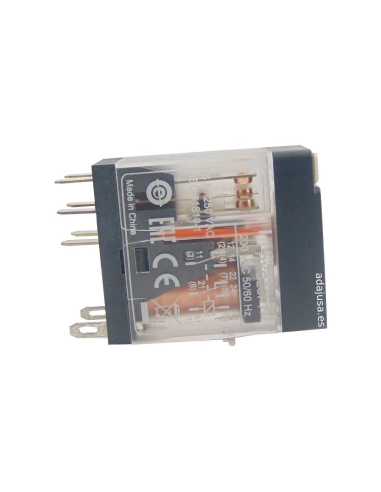

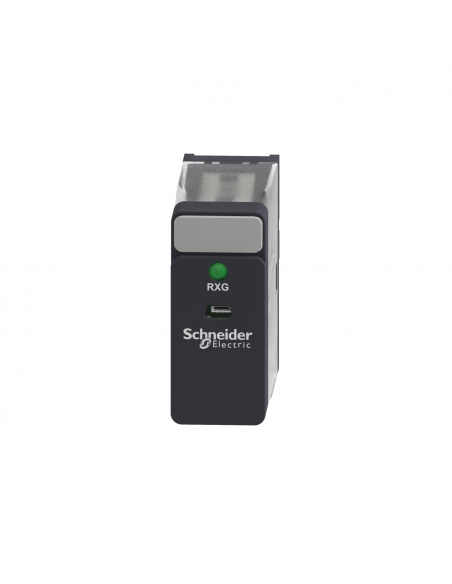

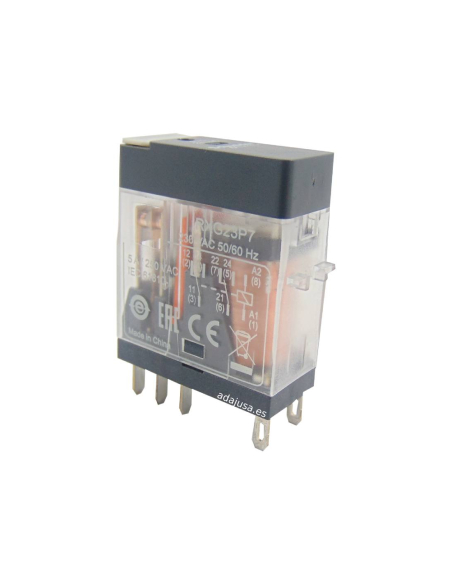

Relais 24Vdc 1 contact 10A avec signalisation mécanique et lumineuse SERIE RXG - SCHNEIDER

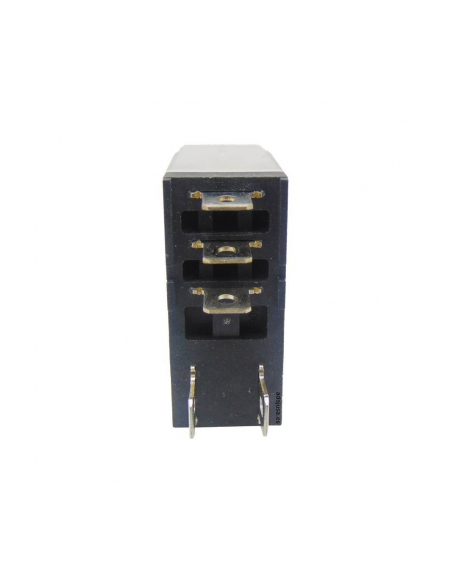

Relais d'interface avec 1 contact 24Vdc, 10A et 5 broches plates de type Faston à insérer sur une embase série SCHNEIDER RGZE.

Le relais comprend une indication d'état mécanique et lumineuse au moyen de LED, légende amovible pour l'identification du relais. Conçu pour être utilisé dans les applications API.


Caractéristiques:

• Fabricant: SCHNEIDER
• Référence : RXG13BD
• SÉRIE RXG - HARMONIE
• Socles de montage série RGZE1S35M, RGZE05P, RGZE05E
• Indication : Mécanique et lumineuse

Caractéristiques techniques:

• Configuration des contacts : 1 commuté
• Tension du circuit de commande : 24 Vdc
• Courant thermique nominal : 10A à -40…55°C

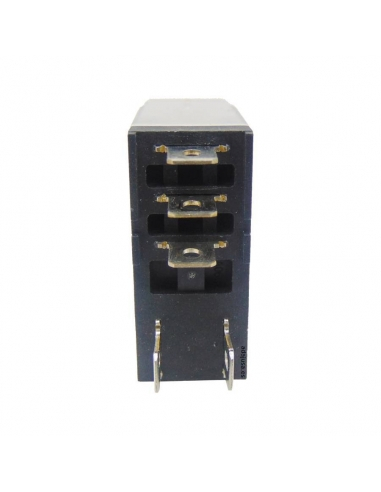

• Forme de la broche : plat (type Faston)
• Nombre de broches : 5
• Tension de commutation maximale : 250Vac / 30V courant continu
• Capacité de commutation maximale : 2 000 VA
• Capacité de commutation minimale : 500 mW à 100 mA, courant continu 5 V
• Tension d'isolation nominale : 250 V
• Résistance aux pics de tension : 6kV 1.2/50µs
• Durabilité mécanique : 10 000 000 cycles
• Durabilité électrique : 100 000 cycles
• Matériau de contact standard : AgNi
• Température ambiante : -40 à +70 ^o C
• Degré de protection : IP40
• Position de montage : N'importe quelle position

Dimensions (mm/po) :




Schéma de câblage :







Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".

Matériel à usage professionnel, il doit être installé par du personnel qualifié conformément à la réglementation en vigueur sur le lieu d'installation.
