Relais 230Vac 4 contacts 6A signalisation mécanique et lumineuse SÉRIE RXM - SCHNEIDER

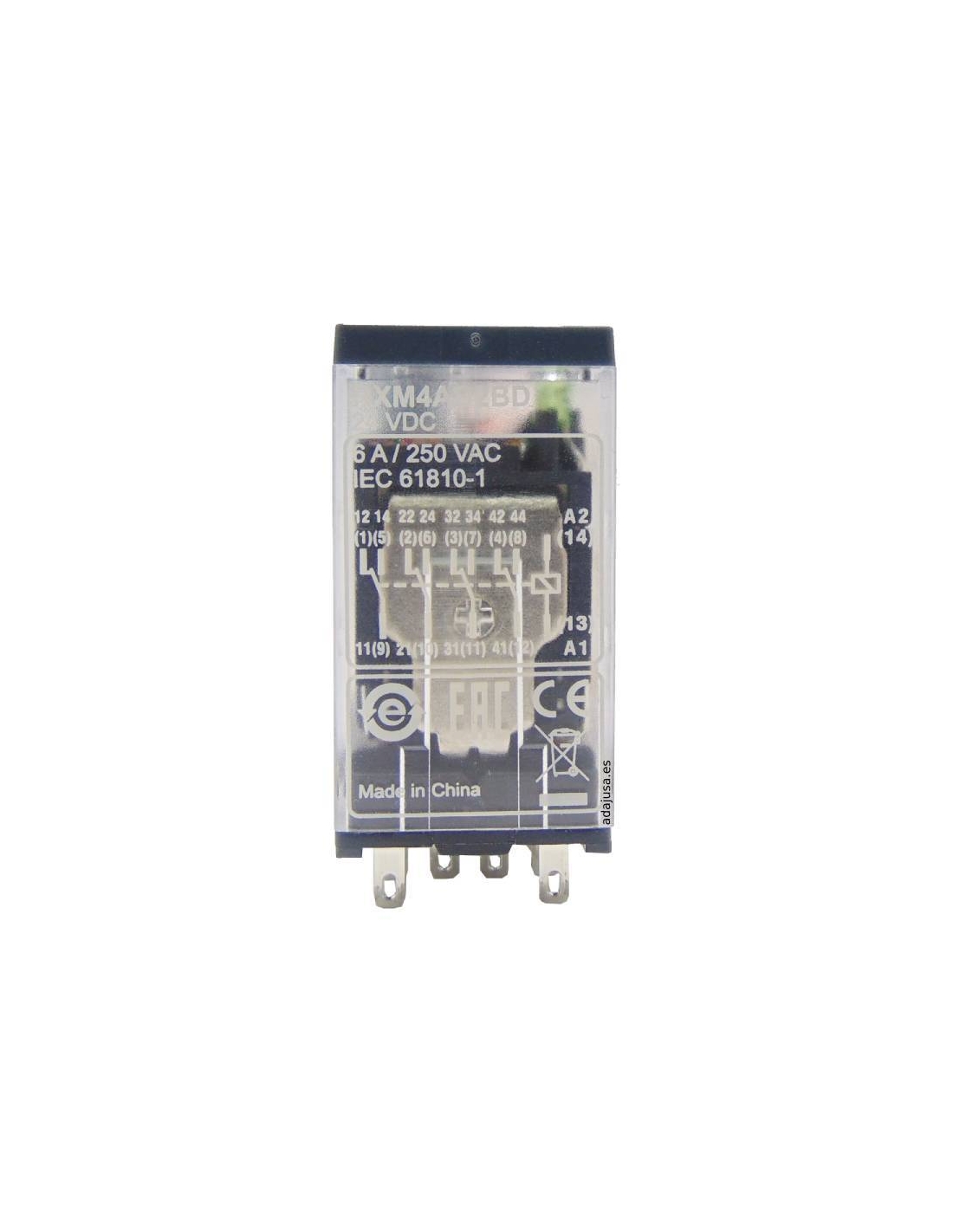

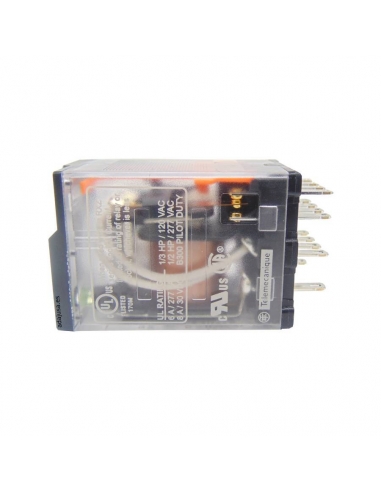

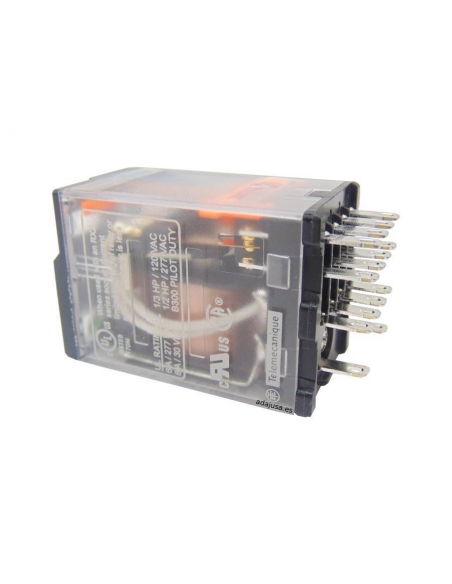

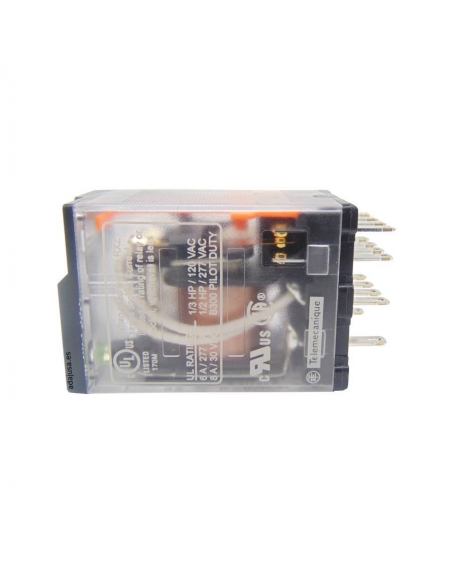

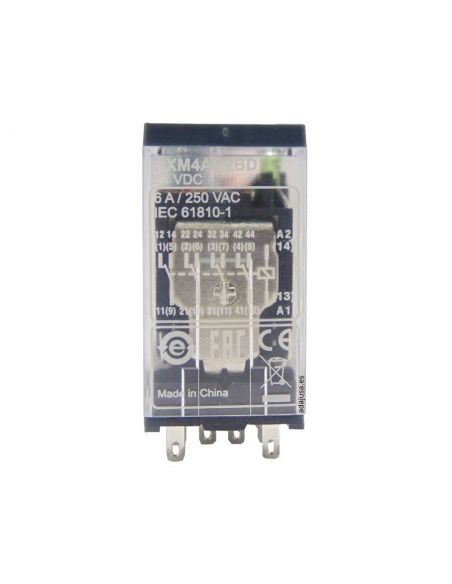

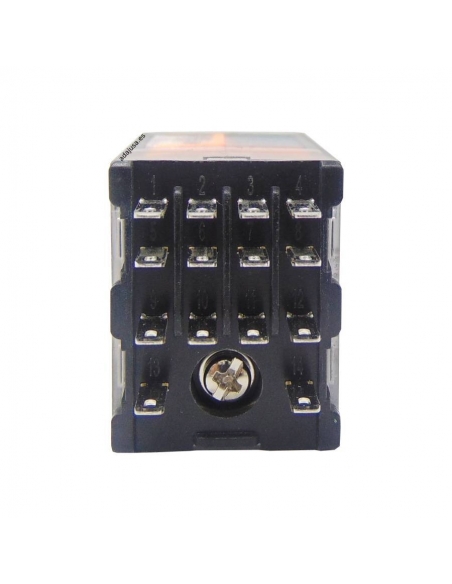

Relais d'interface avec 4 contacts 230Vac. 4 contacts de type commuté (STPD) de 6A et 14 broches plates à insérer sur une embase série SCHNEIDER RXZE.

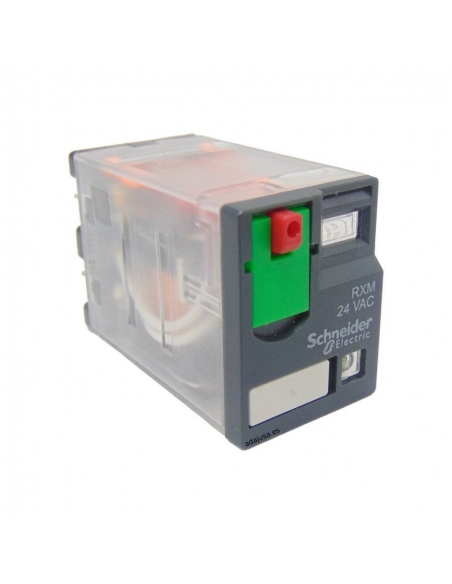

Le relais comprend : une indication d'état mécanique et lumineuse par LED, un bouton-poussoir à ressort de rappel pour le test des contacts, une porte de verrouillage amovible qui permet le maintien forcé des contacts dans les séquences de test ou de maintenance, une légende amovible pour l'identification du relais, 4 découpes pour adaptateur de montage sur rail DIN ou adaptateur de montage sur panneau avec pattes de fixation (adaptateurs non fournis)

Conçu pour un usage général et pour d'autres applications spécifiques telles que les panneaux de contrôle, les panneaux de contrôle et de distribution, l'automatisation, la gestion et le contrôle des réseaux électriques, l'éclairage des routes et des tunnels, les interrupteurs et les interrupteurs, etc.


Caractéristiques:

• Fabricant: SCHNEIDER
• Référence : RXM4AB2P7
• SÉRIE RXM - HARMONIE
• Opération de contact standard
• Indication d'état mécanique et lumineuse
• Configuration des contacts STPD
• Socles de montage série RXZE2M114, RXZE2M114M, RXZE14P, RXZE2S114M

Caractéristiques techniques:

• Configuration des contacts : 4 inverseurs
• Tension circuit de commande : 230Vac 50/60Hz
• Courant thermique nominal : 6A à -40…55°C
• Forme de la broche : plat
• Nombre de broches : 14
• Tension de fonctionnement nominale : 19,2 à 26,4 Vac
• Tension d'isolation nominale : 250 V
• Résistance aux pics de tension : 2.5kV durabilité électrique 1.2/50µs
• Courant nominal d'utilisation : 3A à 28V - NC / 3A à 250V - NC / 6A à 28V - NO / 6A à 250V - NO
• Tension de commutation maximale : 250 V
• Capacité de commutation maximale : 1500VA / 168W
• Charge nominale résistive : 6A / 250Vac , 6A / 28Vdc
• Capacité de commutation minimale : 170 mW à 10 mA, 17 V
• Taux de fonctionnement :
• Durabilité mécanique : 10 000 000 cycles
• Durabilité électrique : 100 000 cycles
• Matériau de contact standard : AgNi
• Température ambiante : -40 à +55 ^o C
• Degré de protection : IP40 se conformer à EN/IEC 60529
• Position de fonctionnement : N'importe quelle position

Dimensions (mm/po) :




Schéma de câblage :



NOTA : Les références en bleu correspondent au marquage Nema




Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".

Matériel à usage professionnel, il doit être installé par du personnel qualifié conformément à la réglementation en vigueur sur le lieu d'installation.
