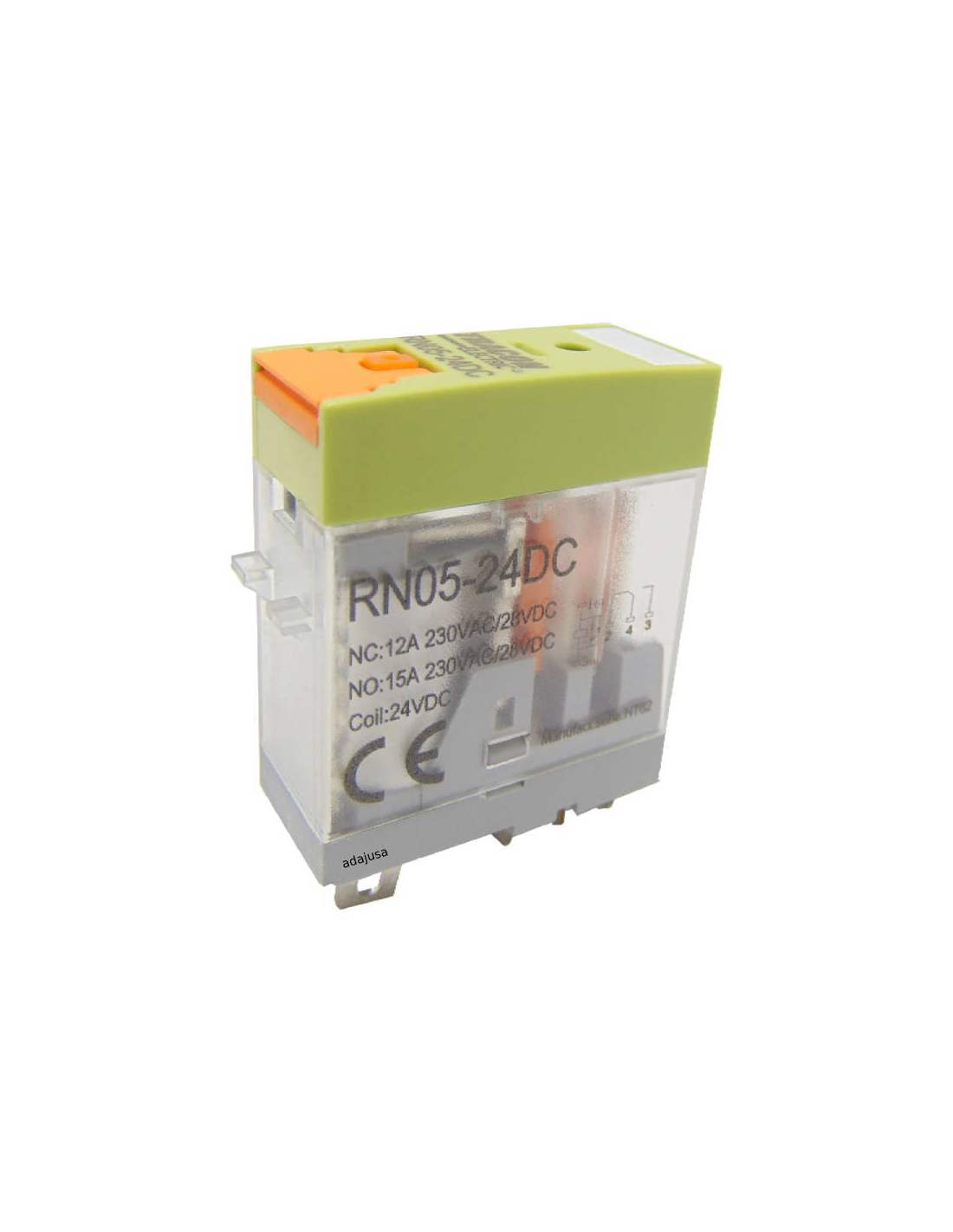

Relais miniature 24Vdc 1 Pôle 12A avec témoin lumineux

Relais miniature 24Vdc, avec un contact inverseur 12A et des broches plates de type Faston à souder directement sur le PCB ou à insérer sur le socle.

Le relais comprend une indication lumineuse de l'état par LED, un bouton poussoir à ressort de rappel pour le test des contacts, une porte de verrouillage amovible qui permet le maintien forcé des contacts dans les séquences de test ou de maintenance, une légende amovible pour l'identification du relais.


Conçu pour un usage général et pour d'autres applications spécifiques telles que les panneaux de contrôle, les panneaux de commande et de distribution, l'automatisation, les jouets, les cartes électroniques, l'électromédecine, etc.

Relais compatible avec les références de douilles à 1 contact suivantes : RN05-SOCKET, Schneider RGZE1S35M.



Caractéristiques :

• Fabricant : Tracon
• Référence Fabricant : RN05-24DC
• Nombre de contacts : 1 CO
• Forme de la broche : plate (type Faston)
• Nombre de broches : 5
• Tension de fonctionnement : 24Vdc
• Pouvoir de coupure : NC 12A, NO 15A 230Vac / 30Vdc
• Tension d'essai : 1,2kV
• Tension nominale de isolation: 250V
• Résistance : 50mΩ
• Montage : sur le PCB ou le socle
• Durée de vie mécanique : ^1x107 cycles
• Durée de vie électrique : ^1x105 cycles
• Température ambiante : -^40oCà +55oC
• Dimensions du corps : 39x34x12,5 mm
• Poids : 20g
• Degré de protection : IP20
• Norme : EN 61810-1

Matériel à usage professionnel, doit être installé par du personnel qualifié en conformité avec les réglementations en vigueur sur le lieu d'installation.
