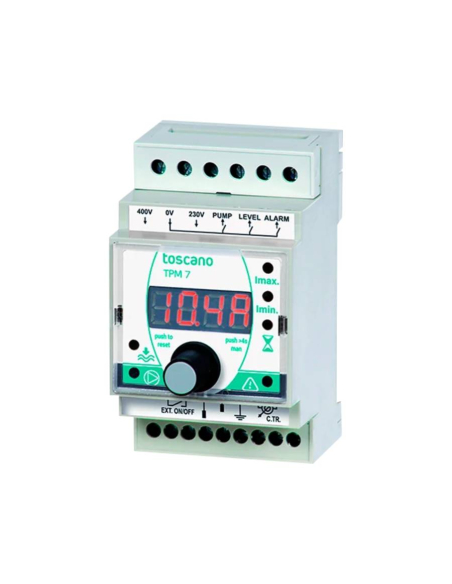

Relais de contrôle et de protection TPM7-230/400 pour moteurs et pompes 0,6 à 40A - Toscano

Équipement numérique de contrôle et de protection pour les moteurs et les pompes monophasés et triphasés. Protections contre la surcharge, la sous-charge, la rupture de phase, la marche à sec, la fréquence de démarrage excessive et l'anti-blocage. Contrôle du niveau au moyen de sondes conductrices ou sans sondes (sous-charge) ou de bouées.

NOTE : Le TPM7-230/400 permet le contrôle direct des moteurs monophasés jusqu'à 12A et des moteurs monophasés et triphasés jusqu'à 40A par l'utilisation d'un contacteur externe.


La gamme TPM se déclenche immédiatement lors de la détection d'une augmentation du courant au-delà des valeurs programmées par l'utilisateur. Le temps de déclenchement a un temps de réponse de 0,2 seconde (défaut à la terre, court-circuit : 0,05 seconde). Ces temps permettent de mieux protéger la machine. La facilité de réglage/programmation du courant et du temps de déclenchement permet d'augmenter le nombre d'applications.

En utilisant le module TPM, l'utilisateur ne règle que les valeurs de courant du moteur, puis confirme/programme le courant réel de la charge à l'aide de la fonction ampèremétrique (intégrée). Le module TPM interrompt le fonctionnement du moteur à l'heure programmée, lorsque le courant consommé par le moteur dépasse la valeur programmée.


Il dispose d'une entrée de commande manuelle qui permet de forcer le démarrage de pompe, ainsi que d'une entrée auxiliaire qui permet le démarrage et l'arrêt de pompe au moyen d'un dispositif externe tel qu'un pressostat, une bouée de niveau haut ou bas ou un programmateur d'irrigation.


Fonctions "tout en un" pour le contrôle et la protection du pompe:

HYDRONIVEL : Permet de contrôler le manque d'eau par deux sondes conductrices (maximum et minimum), une sonde (minimum) avec remise à zéro temporisée ou sans sonde (sous-charge ou sous-charge) avec remise à zéro temporisée.

MOTOR SAVER: Couvre une large gamme de puissances et de tensions de pompes. De 0,6 à 40A et double tension 230 ou 400Vac.

AMPERIMETRE NUMERIQUE: Incorpore un ampèremètre numérique qui permet d'afficher à tout moment la consommation du site pompe. De plus, grâce à la fonction "auto-tune", l'équipement se règle automatiquement.

ENTRÉE DE COMMANDE DE FONCTIONNEMENT: Grâce à cette entrée hors tension contact, il est possible d'activer ou de désactiver, en toute sécurité puisqu'il s'agit d'une basse tension, le pompe par le biais d'un pressostat, d'une bouée de niveau (pour le remplissage du réservoir), d'un programmateur (pour l'irrigation), etc.

AUTRES FONCTIONS: Permet d'enregistrer les heures de fonctionnement et le nombre de démarrages du pompe, dispose d'une sortie de manque de niveau et d'alarme, détecte la fréquence excessive des démarrages, système préventif d'anti-blocage du moteur.



Caractéristiques :

• Fabricant : Toscano
• Numéro de pièce : TPM7-230/400
• Contrôle numérique et protection du moteur pompe
• Fonctionnement simple et intuitif
• Conçu pour les boîtiers modulaires (3 modules)
• Régulation du courant de protection contre les surcharges de 0,6 à 40A
• Bi-tension, pour pompes monophasées ou triphasées
• Auto-ajustement du courant (valeur de courant max. 10% au-dessus du courant maximum enregistré et valeur de courant min. 10% en dessous du courant minimum enregistré)
• Informations enregistrées : heures de fonctionnement, nombre de démarrages, nombre d'alarmes et courant de la dernière alarme
• Surveillance du niveau avec ou sans sondes
• Défaut de phase, surcharge, sous-charge
• Fréquence excessive de démarrage
• Sortie d'alarme et niveau bas
• Type de réinitialisation : manuelle ou temporisée (3 minutes...99 heures)
• Montage sur rail DIN 35 mm
• Module pour ECO-PUMP de Toscano

• Tension d'alimentation : 230/400V AC - 50/60 Hz
• Protections : Surcharge, sous-charge, défaut de phase, fréquence de démarrage, anti-blocage
• Signalisation : pompe en marche, alarme, niveau bas, courant maximum, courant minimum et temps de réinitialisation
• Affichage : LED à 4 chiffres
• Sortie directe pour pompe (PUMP) : 12 A maximum (jusqu'à 40 A, en utilisant un contacteur auxiliaire)
• Réglage de la surcharge (max) : 0,6 - 40A
• Réglage de la sous-charge (min) : OFF - 0,5 - 39,8A
• Réglage du temps de réinitialisation : 3min - 99h ou manuel (Hand)
• Temps de déclenchement en cas de surcharge : 7sec
• Temps de déclenchement en cas de sous-charge : 4 secondes (2 secondes au démarrage)
• Tension de la sonde : 12VAC
• Sensibilité des capteurs : 10K ± 15% Ω
• Entrée ON/OFF externe : contact ou tension 6 à 24VAC/VDC
• Sortie alarme et auxiliaire : AC1 : 2A / 250 VAC AC11 : 1A / 230 VAC
• Section maximale des bornes : 4 mm2 (puissance) / 2,5 mm2 (contrôle)
• Degré de protection : IP20
• Température de fonctionnement : -10ºC à +55ºC
• Dimensions : 3 modules, compatible avec les boîtiers modulaires

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".

Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.
