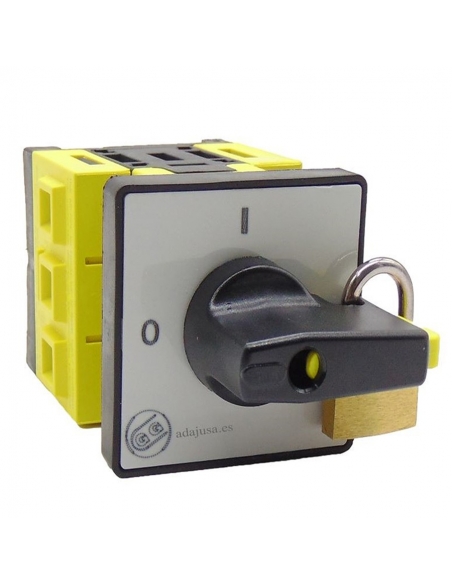

Sectionneur tripolaire 25A série SE - poignée noire Système de verrouillage Giovenzana
Sectionneur tripolaire 25A série SE - poignée noire Système de verrouillage Giovenzana

Interrupteur sectionneur 4 pôles 25A complet 48x48mm série SE poignée noire avec serrure - Giovenzana

18,97 € TTC

15,68 € HT

Interrupteur sectionneur 4 pôles (tétrapolaire) 25A. , bouton rotatif 90º 0-1. façade de couleur aluminium et poignée noire, possibilité de verrouillage par cadenas, réalisée conformément aux normes européennes les plus strictes, qui permettent le respect des exigences de sécurité.
Convient pour l'interruption, la connexion et la commutation de circuits électriques ainsi que le démarrage direct de moteurs et d'interrupteurs principaux dans des machines. Convient jusqu'à 11kw. 400 Vca.

Référence : GISE160348NB
Schéma de câblage d'un interrupteur à 4 pôles
Giovenzana
Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.



Interrupteur sectionneur 25A à 4 pôles (quadripolaires) pour charges inductives (moteurs électriques) et commande générale. Poignée rotative à 90º à deux positions 0-1, plaque frontale couleur aluminium et poignée noire, possibilité de verrouillage par cadenas.

Cette série de commutateurs rotatifs a été fabriquée conformément aux normes européennes et internationales les plus strictes (IEC/EN 60947-3, UL508), ce qui leur permet de répondre à toutes les exigences de sécurité.

Montage au moyen d'un montage transpanel (panneau arrière), degré de protection IP-20 sur les bornes, contacts autonettoyants et marquage laser indélébile. Corps en matériau auto-extinguible UL94 VO.

Cet interrupteur triphasé convient aux machines, moteurs et installations jusqu'à 7,5kw connectés à 230Vac ou 11kw connectés à 400Vac.

La fourniture comprend :

  • Interrupteur 4 pôles : SE163004R
  • Façade : 003/0001
La fourniture ne comprend pas de cadenas.

Caractéristiques:

  • Marque : Giovenzana
  • Référence interrupteur : SE163004R
  • Référence plaque avant : 003/0001
  • nombre de pôles : 4.
  • Tension nominale Ue : 690V.
  • Courant nominal thermique ith : 32A.
  • Courant nominal Ie (AC21A) : 16A.
  • Courant nominal Ie (AC22A) : 25A.
  • Courant nominal Ie (AC23A):25A.
  • Courant nominal Ie (AC3):25A.
  • Pouvoir de coupure nominal : 10kA.
  • Contacts : Ouverture lente à double interruption.
  • Nombre de manœuvres/heures : 120.
  • Durabilité mécanique : 100 000 opérations.
  • Angle de manœuvre : 90º.
  • Montage encastré.
  • Degré de protection:
    • Commandes de type 1-4-4X : IP-65.
    • Terminaux : IP-20.
  • Normes : CE ; CEI60947 ; CEI60204 ; UL508 CSA 22.2 No.14

Tableau des intensités et puissances d'utilisation :

  • Catégorie d'utilisation AC-21A : 32A.
  • Catégorie d'utilisation AC-22A : 25A.
  • Catégorie d'utilisation AC-23A :
    • Moteurs triphasés 230Vac standards : 25A - 7,5kW.
    • Moteurs triphasés 400Vac standards : 25A - 11kW.
  • Utilisez la catégorie AC-3 :
    • Moteurs triphasés 230Vac standards : 22A - 7,5kW.
    • Moteurs standards triphasés 400VAC : 22A - 11kW.

    Dimensions:

    Dimensions de l'interrupteur SE1632

    Montage:

    Montage disjoncteur série SE

    Comme éléments supplémentaires, nous pouvons ajouter les références suivantes :

    • Contact auxiliaire fermé : GIPL004001
    • Contact auxiliaire ouvert : GIPL004002
    • Plaque de fixation des contacts auxiliaires : GI1184021

    Matériel à usage professionnel, il doit être installé conformément à la réglementation en vigueur sur le lieu d'installation.
