Support avec roulement arbre de 35 mm PASE - INA
Support avec roulement arbre de 35 mm PASE - INA

Support avec roulement arbre de 35 mm PASE - INA

53,63 € TTC

44,32 € HT

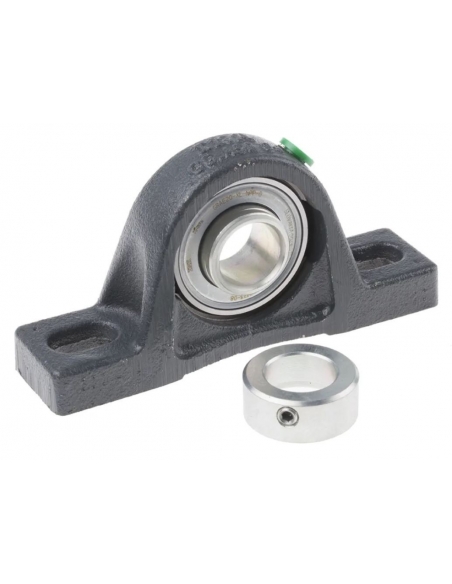

Support en fonte avec roulement inséré PASE pour arbre de 35 mm de diamètre, support en fonte grise à alignement automatique avec roulement à billes inséré, fixé à l'arbre au moyen d'une bague excentrique. Joint en tôle de type P.

Fabricant : INA - Schaeffler

Référence : PASE35-XL-NI

LOGO-INA

Image représentative à titre indicatif, l'article fourni correspondra aux spécifications indiquées.

Pas encore de questions, laissez les premières !


Equerre de support auto-alignante en fonte grise avec insert déjà monté, type PASE35-XL-N, pour arbre Ø35mm. Support en fonte grise avec roulement à alignement automatique, avec fixation de l'axe au moyen d'un excentrique et d'une bague sans tête.

Le roulement inséré (insert) de billes en acier. Ces roulements sont rainurés. Ses bagues extérieures ont une surface sphérique qui est libre d'osciller sur la piste de support, cette oscillation permet un auto-alignement dans le logement de support et compense tout désalignement et élimine, autant que possible, les contraintes indésirables entre l'arbre et le support. La fixation du roulement à l'arbre s'effectue au moyen d'une bague excentrique et de goujons Allen hexagonaux. Montage et démontage facile.

L'étanchéité du roulement est garantie par un joint constitué d'une rondelle en tôle d'acier de type "P", le roulement porte un joint de chaque côté.

Le support est fourni avec le roulement déjà monté. La fourniture comprend :

  • Désignation de soutien ASE06-N
  • Désignation du roulement GRAE35-XL-NPP-B

Dimensions principales :

Dimensions des roulements PASE

  • d : 35 mm
  • L : 163 mm
  • H2 : 93 mm
  • A : 45 mm
  • A1 : 27 mm
  • B1 : 39 mm
  • d3max : 51 mm
  • H : 47,6 mm
  • H1 : 19 mm
  • J : 126 mm
  • N : 14 mm
  • N1 : 21 mm
  • Question : Rp 1/8
  • S1 : 29,5 mm

Pour d'autres références ou modèles consulter.

Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.
